Montage- und Bedienungsanleitung

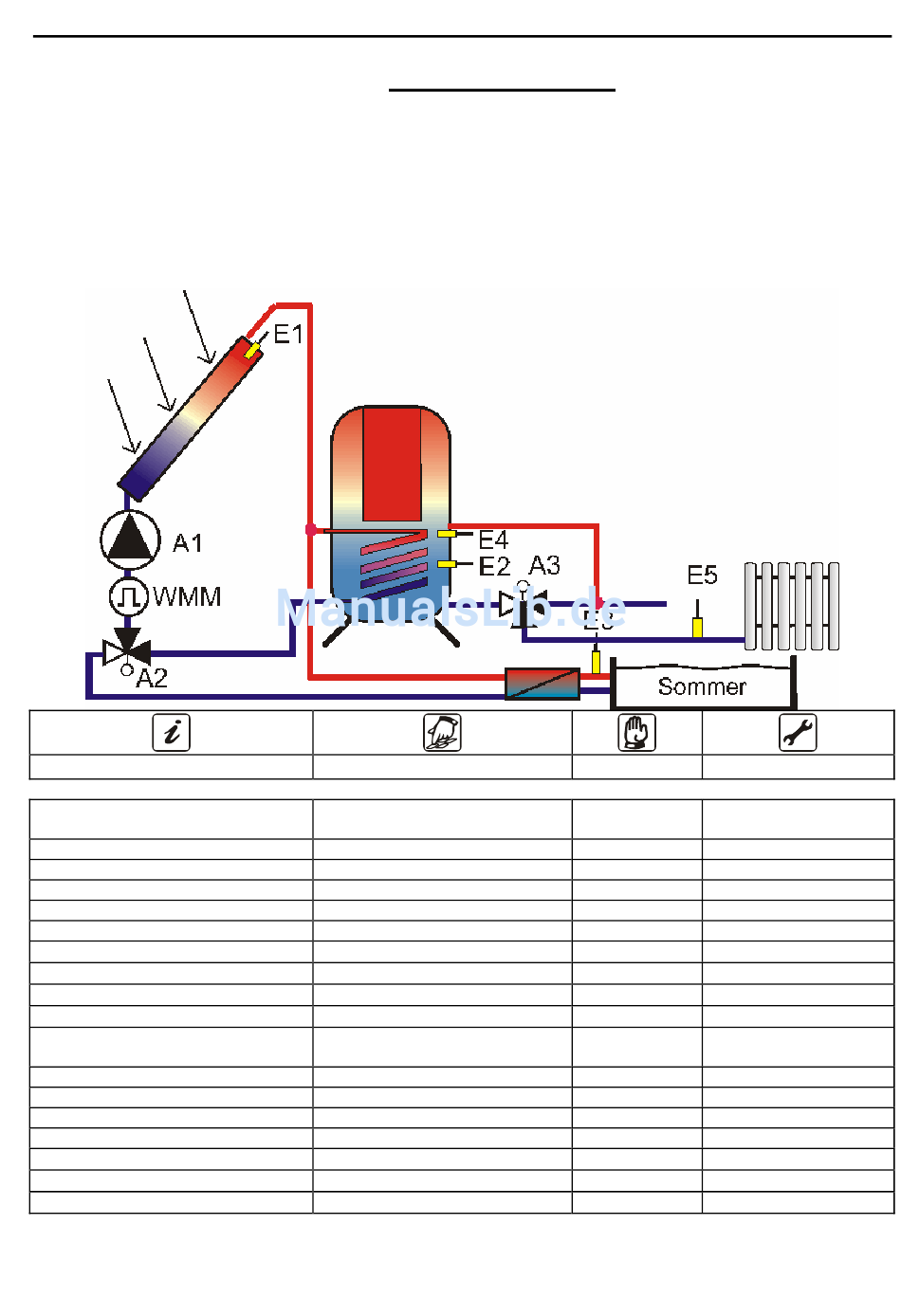

1 Kollektorfeld, 1 Speicher, Schwimmbad, Rücklaufanhebung
Bei dem System 10 handelt es sich um ein
Anlagenschema mit einer Kollektorfläche,
einem Speicher, einem Schwimmbad und
einer Rücklaufanhebung. Der Regler über-
nimmt hierbei die Regelung der Solarfunkti-
on (Temperaturdifferenzregelung für Spei-
Info
I
Aktuelle Kollektortemp. (E1)
Minimale Kollektortemp. (E1)
Maximale Kollektortemp. (E1)
Aktuelle Temp. Speicher 1 unten (E2)
Minimale Temp. Sp. 1 unten (E2)
Maximale Temp. Sp. 1 unten (E2)
Aktuelle Temp. Speicher 1 Mitte (E4)
Minimale Temp. Sp. 1 Mitte (E4)
Maximale Temp. Sp. 1 Mitte (E4)
Aktuelle Rücklauftemp. (E5)
Minimale Rücklauftemp. (E5)
Maximale Rücklauftemp. (E5)
Aktuelle Temp. Schwimmbad (E3)
Minimale Temp. Schwimmbad (E3)
Maximale Temp. Schwimmbad (E3)
Durchfluss ∗
Tagesertrag 1 / 2 ∗
Gesamtertrag 1 / 2 ∗
∗ wird nur angezeigt, wenn Modus Ertragszählung gleich 1 oder 2.
∗∗ wird nur angezeigt, wenn Modus Ertragszählung gleich 2.
SDC 306

11.10 Grundschema 10:

Programmieren
I
Maximaltemp. Speicher 1
Solarkreis Sp. 1 dT Start
Solarkreis Sp. 1 dT Stop
Maximaltemp. Schwimmbad
Solarkreis Schwimmbad dT Start
Solarkreis Schwimmbad dT Stop
R2 dT Start (RLA)
R2 dT Stop (RLA)
Einstellen Uhrzeit
Wartung (Sommer/Winter)
1316BED036-11A-E
- 41 -
cher und Schwimmbad, Vorranglogik) und
der Rücklaufanhebung (Temperaturdiffe-
renzregelung). Zusätzlich ist optional z.B.
über einen Flügelradzähler eine Wärme-
mengenzählung möglich.
Handbetrieb
I
Pumpe A1
aus/ein
A2 aus/ein
A3 aus/ein
A4 aus/ein
Grundeinstellung
I
Codeeingabe
Reset/Werkseinstellung
Auswahl Grundschema
Kollektormaxtemp.
Vorrang Speicher
Modus Ertragszählung
Volumenstrom ∗
Durchflussgeber/WMM∗∗
Glykoltyp ∗
Glykolanteil ∗
Maximaltemp. Heizungs-
rücklauf (Senke)
Codeänderung
Stand 06/09
