Montage- und Bedienungsanleitung

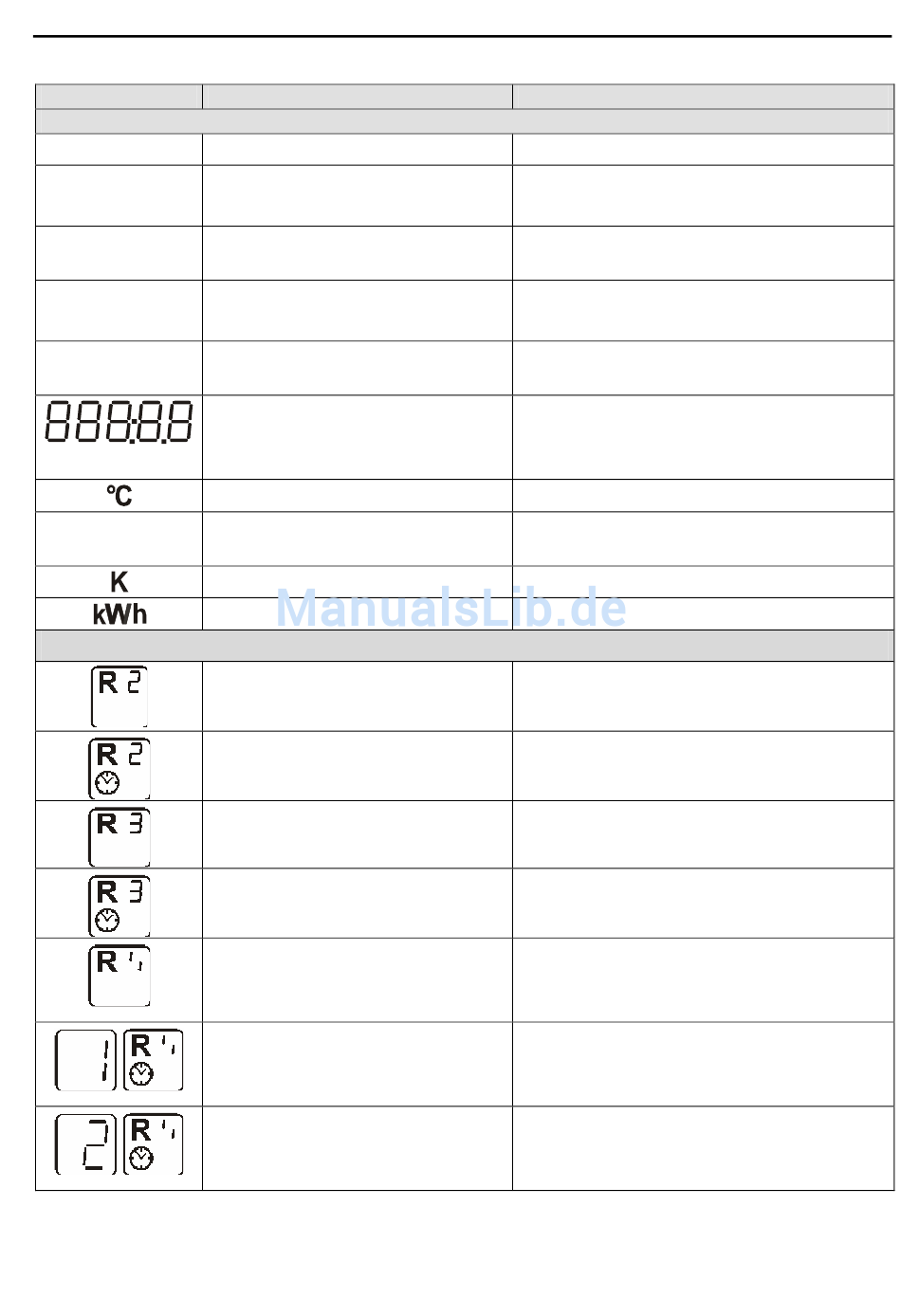

Grafiksymbol
dT
start
stop
min
max
%
SDC 306
Beschreibung
Temperaturdifferenz
Start Wert
Stop Wert
Min Wert
Max Wert
5 x 7 Segmentanzeige
Darstellung der Zahlen 00000
bis 99999
Temperatur in Grad Celsius
Prozentwert
Temperaturdifferenz in Kelvin
Ertragsanzeige in kWh
Regelkreiszuordnung
Regelkreis 2 (schaltet Ausgänge
3 und 4 parallel)
Zeitfenster Regelkreis 2
Regelkreis 3 (schaltet Ausgang
A2)
Zeitfenster Regelkreis 3
Regelkreis Zirkulation (schaltet
Ausgang A2)
Zeitfenster 1 Zirkulation
Zeitfenster 2 Zirkulation
Anzeigewerte
Erscheint, wenn Start-Werte angezeigt
werden
Erscheint, wenn Stop-Werte angezeigt
werden
Erscheint, wenn Minimal-Werte ange-
zeigt werden
Erscheint, wenn Maximal-Werte ange-
zeigt werden
Ausgabe aller Zahlenwerte,
Anzeige blinkt, wenn Wert verändert wird
Erscheint, wenn Glykolanteil angezeigt
wird
Fühlernummer und Position der Fühler
beziehen sich auf den Regelkreis R2.
„start" und „stop" beziehen sich auf das
Zeitfenster für R2.
Fühlernummer und Position der Fühler
beziehen sich auf den Regelkreis R3.
„start" und „stop" beziehen sich auf das
Zeitfenster für R3.
Fühlernummer und Position der Fühler
beziehen sich auf den Regelkreis R2.
Die beiden Striche laufen im Kreis.
„start" und „stop" beziehen sich auf das
Zeitfenster 1 für die Zirkulation.
Die beiden Striche laufen im Kreis.
„start" und „stop" beziehen sich auf das
Zeitfenster 2 für die Zirkulation.
Die beiden Striche laufen im Kreis.
1316BED036-11A-E
- 16 -
Anzeige im Betrieb
