Montage- und Bedienungsanleitung
1 Kollektorfeld, 1 Speicher, Zirkulation, Antilegionellen

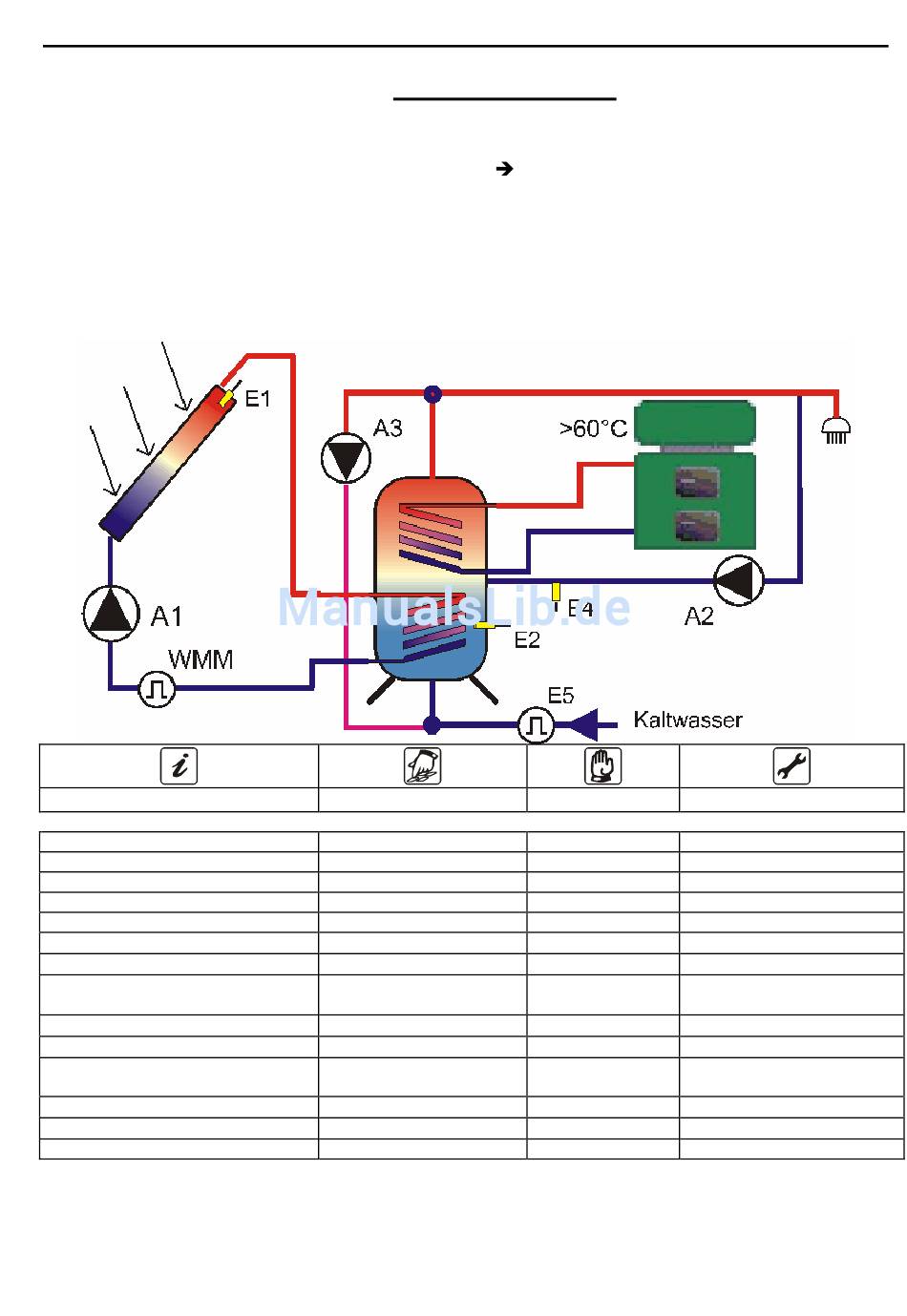

Bei dem System 16 handelt es sich um ein
Anlagenschema mit einer Kollektorfläche,
einem Speicher, einer zeitgesteuerten oder
impulsgesteuerten Zirkulation und einer An-
tilegionellenfunktion. Der Regler übernimmt
hierbei die Regelung der Solarfunktion
(Temperaturdifferenzregelung), der Antile-
gionellenfunktion (Thermostat, Zeitfenster
Info
I
Aktuelle Kollektortemp. (E1)
Minimale Kollektortemp. (E1)
Maximale Kollektortemp. (E1)
Aktuelle Speichertemp. unten (E2)
Minimale Speichertemp. unten (E2)
Maximale Speichertemp. unten (E2)
Aktuelle Zirkulationstemp. (E4) ∗∗∗∗
Minimale Zirkulationstemp. (E4) ∗∗∗∗ Thermische Einschalttem-
Max. Zirkulationstemp. (E4) ∗∗∗∗
Durchfluss ∗
Tagesertrag ∗
Gesamtertrag ∗
∗ wird nur angezeigt, wenn Ertragszählung gleich 1 oder 2.
∗∗ wird nur angezeigt, wenn Modus Ertragszählung gleich 2.
∗∗∗ wird nur angezeigt, wenn impulsgesteuerte Zirkulation aktiviert ist.
∗∗∗∗ wird nur angezeigt, wenn thermische Zirkulation aktiviert ist.
SDC 306

11.16 Grundschema 16:

Programmieren
I
Zeitfenster 1 Zirk. Start
Zeitfenster 1 Zirk. Stop
Zeitfenster 2 Zirk. Start
Zeitfenster 2 Zirk. Stop
Maximaltemp. Speicher
Solarkreis dT Start
Solarkreis dT Stop
peratur ∗∗∗∗
Einstellen Uhrzeit
1316BED036-11A-E
- 47 -
fix vorgegeben, Periode) und der im-
pulsgesteuerten Zirkulation (Impuls) oder
thermischen Zirkulation (Thermostat, 2 Zeit-
fenster). Zusätzlich ist optional z.B. über
einen Flügelradzähler eine Wärmemengen-
zählung möglich. Als Bezugsfühler für die
Legionelllenfunktion dient E2.
Handbetrieb
I
Pumpe A1 aus/ein
A2 aus/ein
A3 aus/ein
A4 aus/ein
Grundeinstellung
I
Codeeingabe
Reset/Werkseinstellung
Auswahl Grundschema
Kollektormaxtemp.
Modus Ertragszählung
Volumenstrom ∗
Durchflussgeber/WMM∗∗
Glykoltyp ∗
Glykolanteil ∗
Periode Antileg.-funktion
Zirkulationsmodus
(thermisch/Impuls)
Einschaltdauer Zirkulation ∗∗∗
Wiedereinschaltsperre ∗∗∗
Codeänderung
Stand 06/09
