Bei System 1 handelt es sich um ein Anla-
genschema mit einer Kollektorfläche und
einem Speicher. Der Regler übernimmt
hierbei die Regelung der Solarfunktion
Info
I
Aktuelle Kollektortemp. (E1)
Minimale Kollektortemp. (E1)
Maximale Kollektortemp. (E1)
Aktuelle Speichertemp. unten (E2)
Minimale Speichertemp. unten (E2)
Maximale Speichertemp. unten (E2)
Durchfluss ∗
Tagesertrag ∗
Gesamtertrag ∗
∗ wird nur angezeigt, wenn Ertragszählung aktiviert ist.
∗∗ wird nur angezeigt, wenn Modus Ertragszählung gleich 2.
SDC 306

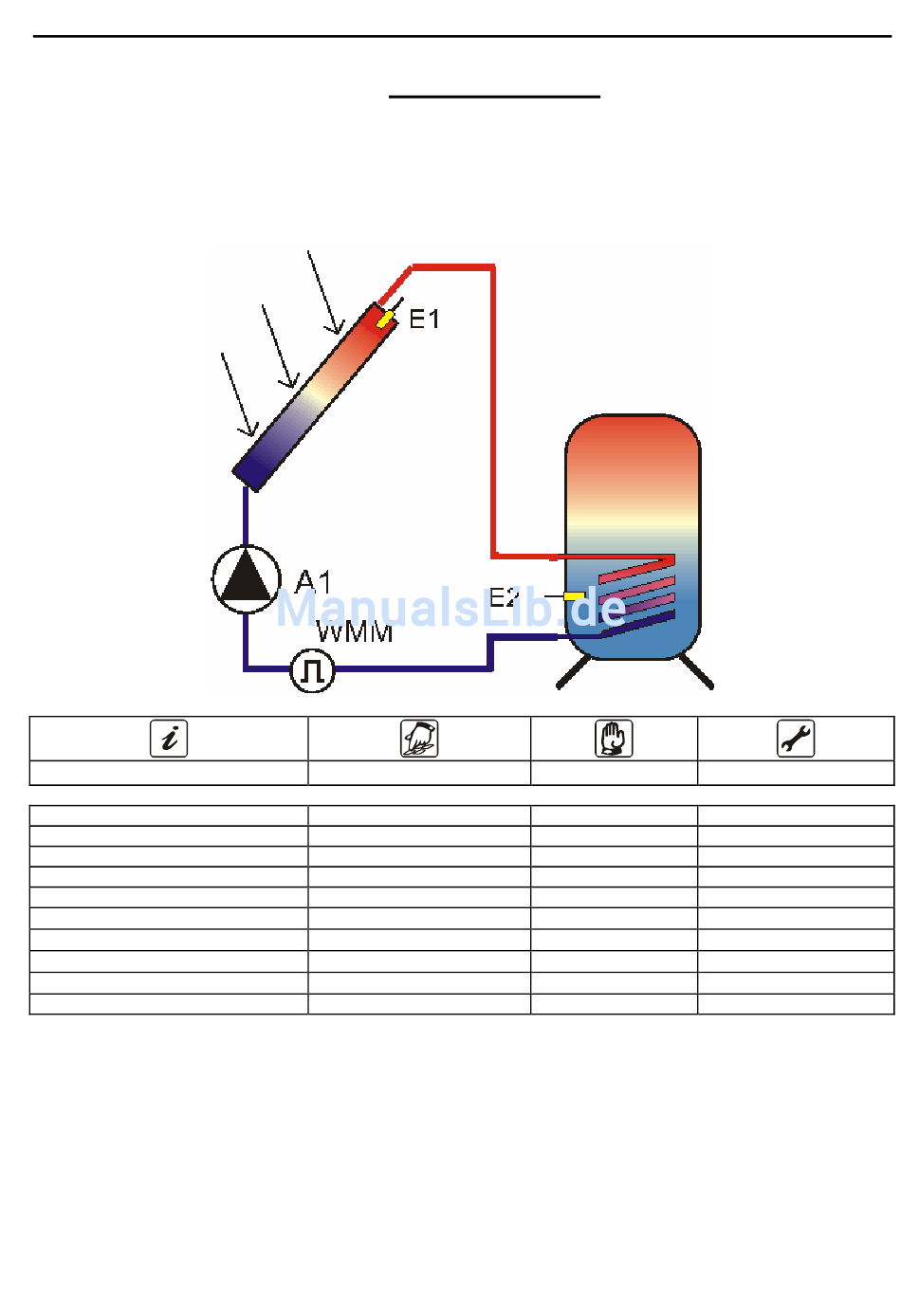

11.1 Grundschema 1:

1 Kollektorfeld, 1 Speicher
(Temperaturdifferenzregelung).
ist optional z.B. über einen Flügelradzähler
eine Wärmemengenzählung möglich.
Programmieren
I
Maximaltemp. Speicher
Solarkreis dT Start
Solarkreis dT Stop
Einstellen Uhrzeit
1316BED036-11A-E
- 32 -
Handbetrieb
I
Pumpe A1 aus/ein
A2 aus/ein Reset/Werkseinstellung
A3 aus/ein Auswahl Grundschema
A4 aus/ein
Modus Ertragszählung
Durchflussgeber/WMM∗∗
Zusätzlich
Grundeinstellung
I
Codeeingabe
Kollektormaxtemp.
Volumenstrom ∗
Glykoltyp ∗
Glykolanteil ∗
Codeänderung
