Grundschema - Prozeda SDC 306 Montage- Und Bedienungsanleitung

Montage- und Bedienungsanleitung

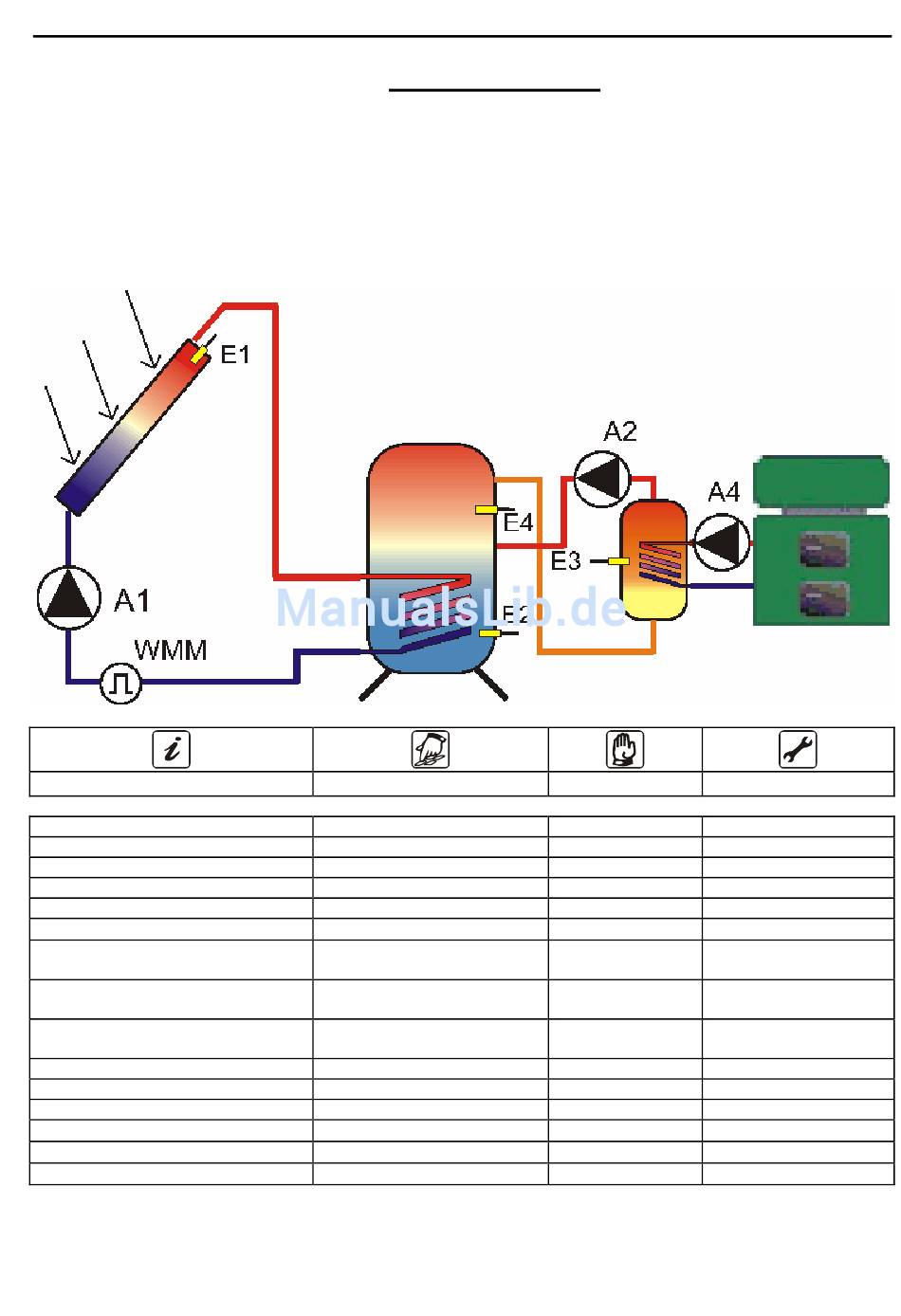

1 Kollektorfeld, 2 Speicher (Warmwasser), Umladung, Nachheizung
Bei dem System 4 handelt es sich um ein
Anlagenschema mit einer Kollektorfläche,
zwei Speichern, einer Umladefunktion und
einer Nachheizfunktion. Der Regler über-
nimmt hierbei die Regelung der Solarfunkti-
on (Temperaturdifferenzregelung), der Um-
Info
I
Aktuelle Kollektortemp. (E1)
Minimale Kollektortemp. (E1)
Maximale Kollektortemp. (E1)
Aktuelle Speichertemp. unten (E2)
Minimale Speichertemp. unten (E2)
Maximale Speichertemp. unten (E2)
Aktuelle Umladespeichertemp. Mitte
(E3) für R2 und R3
Minimale Umladespeichertemp. Mitte
(E3) für R2 und R3
Minimale Umladespeichertemp. Mitte
(E3) für R2 und R3
Aktuelle Speichertemp. oben (E4)
Minimale Speichertemp. oben (E4)
Maximale Speichertemp. oben (E4)
Durchfluss ∗
Tagesertrag ∗
Gesamtertrag ∗
∗ wird nur angezeigt, wenn Modus Ertragszählung gleich 1 oder 2.
∗∗ wird nur angezeigt, wenn Modus Ertragszählung gleich 2.
SDC 306

11.4 Grundschema 4:

ladung (Temperaturdifferenzregelung, Zeit-
fenster) und der Nachheizung (Themostat,
Zeitfenster). Zusätzlich ist optional z.B. über
einen Flügelradzähler eine Wärmemengen-
zählung möglich.
Programmieren
I
Zeitfenster R2 Start (Nachh.)
Zeitfenster R2 Stop (Nachh.)
Zeitfenster R3 Start (Uml.)
Zeitfenster R3 Stop (Uml.)
Maximaltemp. Speicher
Solarkreis dT Start
Solarkreis dT Stop
Starttemperatur Nachheizen
Maxtemp. Umladespeicher
R3 dT Start (Uml.)
R3 dT Stop (Uml.)
Einstellen Uhrzeit
1316BED036-11A-E
- 35 -
Handbetrieb Grundeinstellung
I
Pumpe A1 aus/ein
A2 aus/ein Reset/Werkseinstellung
A3 aus/ein Auswahl Grundschema
A4 aus/ein
Modus Ertragszählung
Durchflussgeber/WMM∗∗
Toleranz Solarertrag
I
Codeeingabe
Kollektormaxtemp.
Volumenstrom ∗
Glykoltyp ∗
Glykolanteil ∗
Codeänderung
Stand 06/09
