Montage- und Bedienungsanleitung

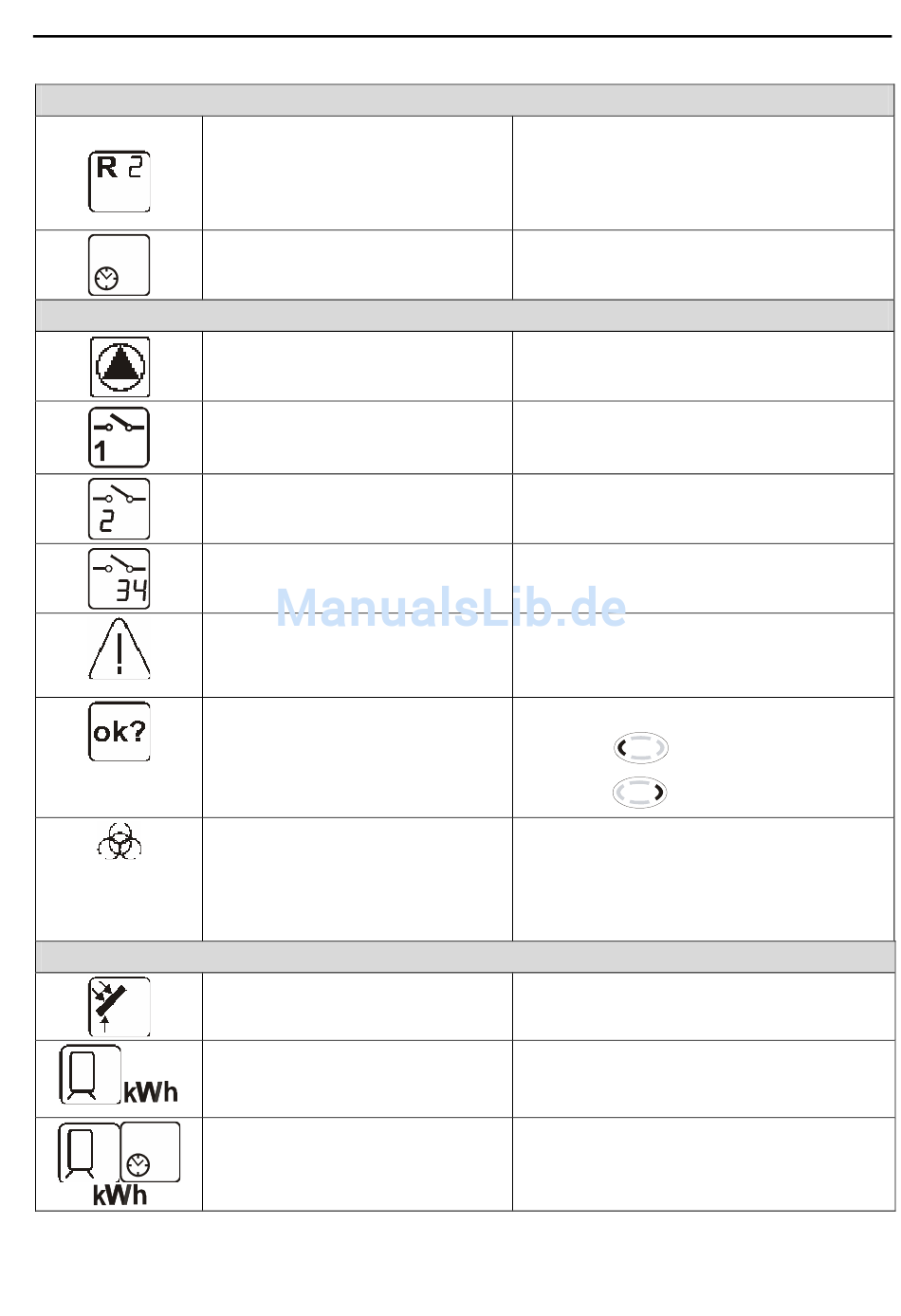

dT stop
SDC 306
Ausschalthysterese für den Re-
gelkreis 2
Systemuhrzeit
Solarkreispumpe
Schaltausgang 1 ist aktiv
Schaltausgang 2 ist aktiv
Schaltausgänge 3 und 4 sind
aktiv (parallel geschaltet)
Hinweis auf einen Anlagenfehler
oder falscher Codeeingabe
Sicherheitsabfrage für Wertän-
derungen mit Speichern
Hinweis auf Legionellengefahr
Sonstige Anzeigen
Durchfluss
Gesamtertrag für Speicher
Tagesertrag für Speicher
Einstellparameter
Wird im Programmiermenü angezeigt.
Einheit: K (Kelvin)
Bezugsfühler für Quelle und Senke blin-
ken abwechselnd auf.
Wird im Programmiermenü angezeigt.
Statusanzeige
Symbol dreht sich bei eingeschalteter
Solarkreispumpe
Erscheint, wenn Schaltausgang 1 aktiv
(ein) ist.
Erscheint, wenn Schaltausgang 2 aktiv
(ein) ist.
Erscheint, wenn Schaltausgang 3 und 4
aktiv (ein) sind.
Anzeige blinkt, wenn ein Fehler in der
Anlage auftritt.
Leuchtet bei falscher Codeingabe auf.
Eingabewert kann
abgelehnt
akzeptiert
Anzeige blinkt zusammen mit dem Ach-
tung-Symbol auf. Diese Symbole blin-
ken, wenn die Legionellenschutzfunktion
fehlgeschlagen ist. Näheres siehe Kapi-
tel 10.1.15
Wenn zwei Speicher vorhanden, dann
wird rechts neben dem Speicher eine 1
oder 2 angezeigt.
Wenn zwei Speicher vorhanden, dann
wird rechts neben dem Speicher eine 1
oder 2 angezeigt.
1316BED036-11A-E
- 19 -
oder
werden.
Stand 06/09
