wechSel DeS venTilSiTzeS (Typ 2012)

antrieb vom ventilgehäuse demontieren
→
Ventilgehäuse in eine Haltevorrichtung einspannen.
hinWeis!
beschädigung der Sitzdichtung bzw. der Sitzkontur!
▶ Das Ventil muss sich bei der Demontage des Antriebs in geöffneter Stellung befinden.
→
bei Steuerfunktion a und i: unteren Steuerluftanschluss mit Druckluft (5 bar) beaufschlagen: Ventil
öffnet.
→
An der Schlüsselfläche des Nippels mit passendem Gabelschlüssel ansetzen.
→
Antrieb vom Ventilgehäuse abschrauben.
→
Alte Graphitdichtung vorsichtig aus dem Ventilgehäuse entfernen.
ventilsitz wechseln
→
Alten Ventilsitz mit Hilfe des Montagewerkzeugs und eines Schraubenschlüssels abschrauben.
Informationen zum Montagewerkzeug finden Sie im Kapitel „10.3 montagewerkzeug für
ventilsitz".
→
Gewinde und Dichtfläche im Gehäuse mit Pressluft säubern.
→
Werkzeugeinsatz auswählen und in das Montagewerkzeug einschrauben.
→
Neuen Ventilsitz auf das Montagewerkzeug stecken.
→
Gewinde mit einem Schmierstoff (z. B. Klüberpaste UH1 96-402) einfetten.
→
Aufgesteckten Ventilsitz in das Gehäusegewinde setzen und von Hand einschrauben.
→
Mit Hilfe eines Drehmomentschlüssels das angegebene Anziehdrehmoment anziehen (siehe „Tabelle 5").

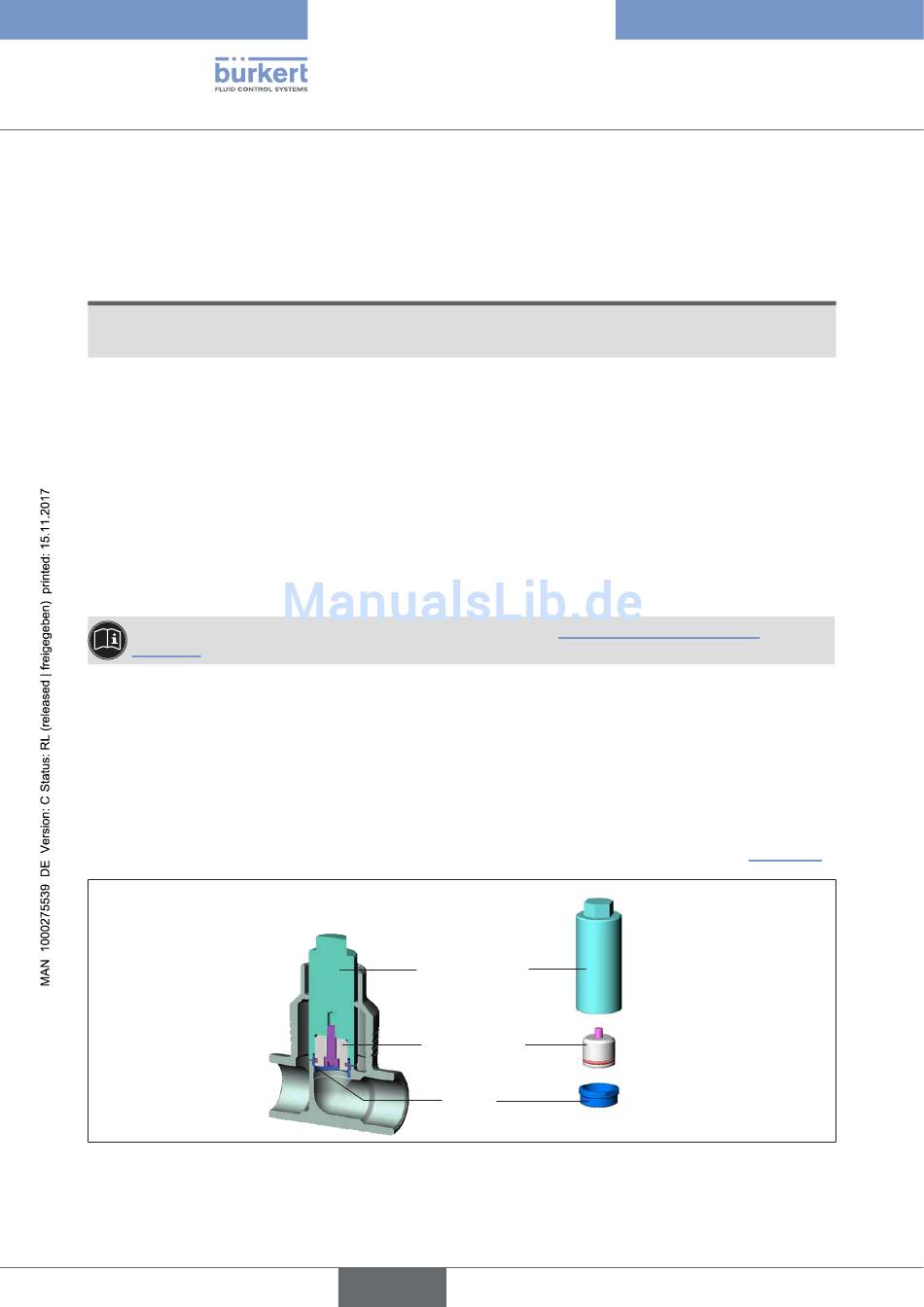

Bild 6: Austausch des Ventilsitzes
20
Montagewerkzeug
Werkzeugeinsatz
(je nach Sitznennweite)
Ventilsitz
