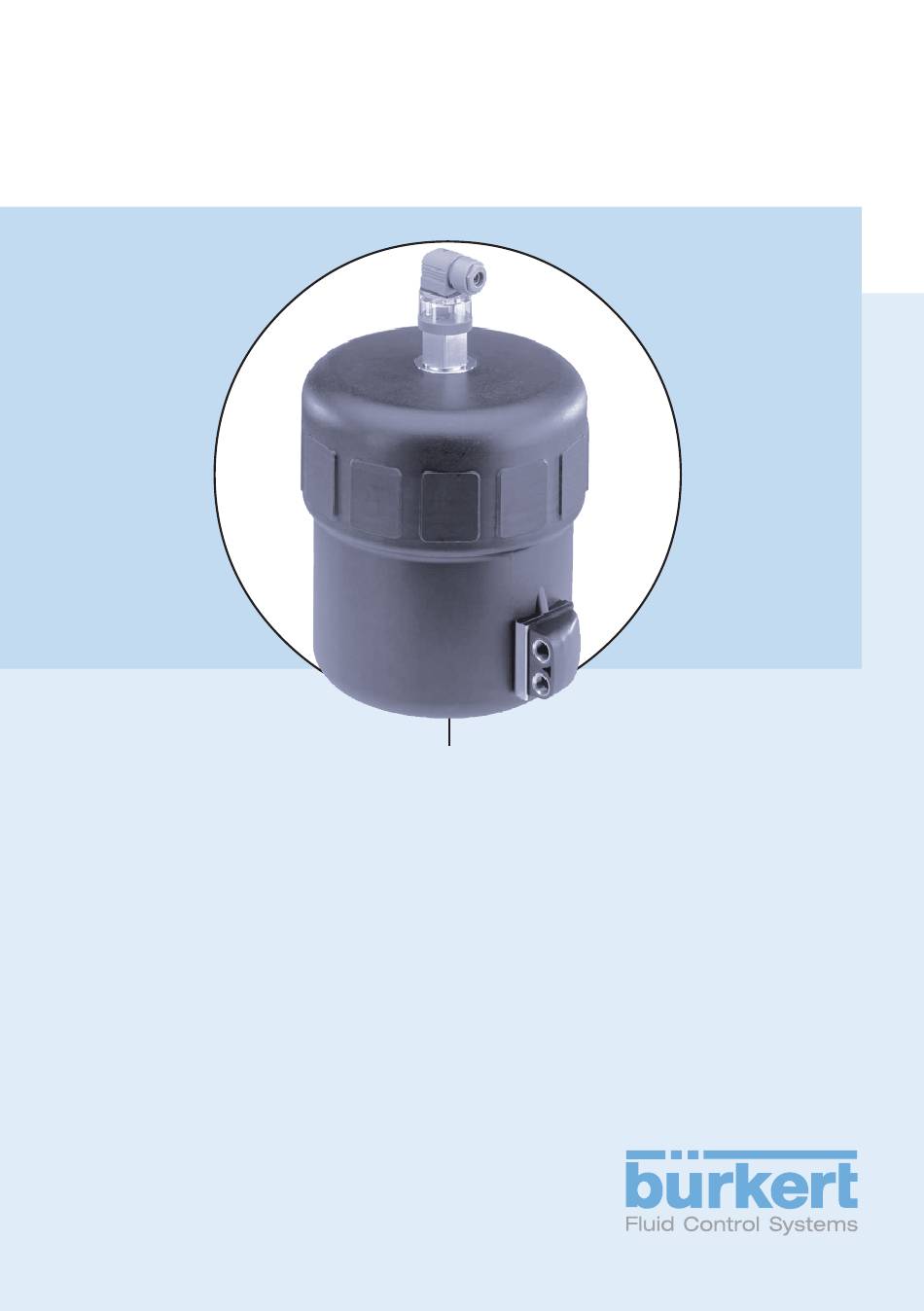

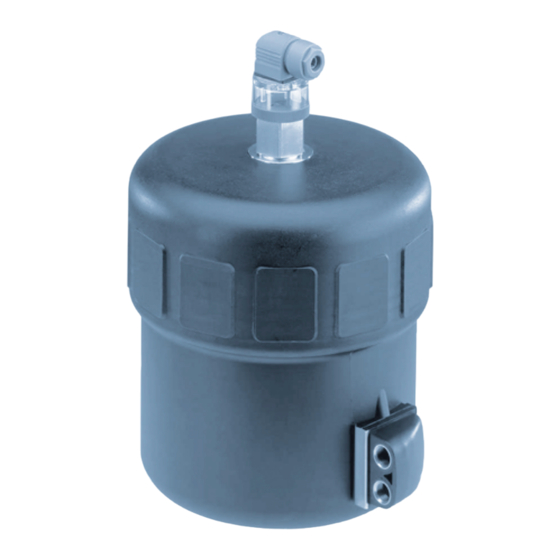

Operating Instructions
Montageanleitung Zubehör
Assembly Instructions for Accessories
Type 2000/2002/2012/2030/2031
Stroke limitation
Min-, max. stroke limitation
Hand wheel
Electrical position repeater
Hubbegrenzung
Min-, Max-Hubbegrenzung
Handrad
Elektrischer Stellungsrückmelder
Limitation de course
Limitation de course min. /max.
Volant
Dispositif électrique de quittance de position
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für bürkert 2000
Inhaltszusammenfassung für bürkert 2000
- Seite 20 18 - 2000/2002/2012/2030/2031...
- Seite 21 MONTAGEANLEITUNG FÜR OPTIONEN TYP 2000 / 2002 / 2012 / 2030 / 2031 INHALT ALLGEMEINE HINWEISE ..........................Darstellungsmittel ............................Sicherheitshinweise ..........................Bestimmungsgemäßer Gebrauch ....................Lieferumfang ..............................Garantiebestimmungen ......................... TYPENÜBERSICHT ............................. EINBAU UND INBETRIEBNAHME ......................Option: Maximale Hubbegrenzung ohne Stellungsrückmeldung ......
-
Seite 22: Allgemeine Hinweise
Beachten Sie zur Sicherung einer einwandfreien Funktion und langer Lebens- dauer diese Umbau- und Montageanleitung. Halten Sie die Einsatzbedingungen und zulässigen Daten laut Betriebsanleitung ein. Jeglicher Eingriff in das Ventil darf nur von ausgebildeten Fachkräften und geeig- netem Werkzeug vorgenommen werden. 20 - 2000/2002/2012/2030/2031... -
Seite 23: Lieferumfang
Garantie ist der bestimmungsgemäße Gebrauch des Gerätes unter Beach- tung der spezifizierten Einsatzbedingungen. ACHTUNG! Die Gewährleistung erstreckt sich nur auf die Fehlerfreiheit der Ventile. Es wird jedoch keine Haftung übernommen für Folge- schäden jeglicher Art, die durch Ausfall oder Fehlfunktion des Gerätes entstehen könnten. 2000/2002/2012/2030/2031 - 21... -
Seite 24: Typenübersicht
Besonderheiten: nur für Steuerfunktion A Antriebsgröße G-100 und H-125 Besonderheiten: nur für Steuerfunktion A Option Elektrischer Stellungsrückmelder Antriebsgröße D-50 bis F-80, Typ 1060 Antriebsgröße G-100 und H-125, Typ 1060 Antriebsgröße K-175 und L-225, Typ 1060 Bild 2: Typenübersicht 22 - 2000/2002/2012/2030/2031... -
Seite 25: Einbau Und Inbetriebnahme
• Laufbuchse (Antrieb, 7) • Scheibe (Antrieb, 8) Bild 4: Antrieb G-100, H-125 Antrieb K-175, L-225 Erforderliche Teile • Gewindenippel (1) • Gewindestift M16x80 (2) • Mutter M16 (3) • Spindelabdeckkappe (4) Bild 5: Antrieb K-175, L-225 2000/2002/2012/2030/2031 - 23... -
Seite 26: Arbeiten Vor Dem Einbau
Beaufschlagen Sie nur den unteren Kolbenraum über den unteren Steuerluftanschluss mit Druckluft (Steuerfunktion A und I). Klarsichthaube vom Antriebsdeckel abschrauben Stellungsanzeige (gelbe Schraubkappe) von Hand abschrauben Gewindebuchse bzw. Spindelabdeckkappe anstelle der Stellungsanzeige auf Spindelende aufschrauben (SW 14) Zufuhr der Steuerluft unterbrechen 24 - 2000/2002/2012/2030/2031... - Seite 27 Ventil auf Funktion und Dichtheit prüfen Antrieb K-175, L-225 Gewindenippel anstelle der Klarsichthaube in den Antrieb schrauben (SW 27) Gewindestift in Gewindenippel einschrauben Max. Hub durch verstellen des Gewindestifts einstellen Gewindestift mit Mutter sichern Ventil auf Funktion und Dichtheit prüfen 2000/2002/2012/2030/2031 - 25...
-
Seite 28: Option: Min-, Max-Hubbegrenzung Mit Optischer Stellungsanzeige
• Spindel (1) • Führungsspindel (2) • Mutter, geschlitzt (3) • Balken (Antrieb, 4) • Zylinderschraube (5) • Rohr (6) • Deckel (7) • Kupplung (8) • O-Ring (9) • Mutter (10) Bild 7: Antrieb G-100, H-125 26 - 2000/2002/2012/2030/2031... - Seite 29 Zur Montage des Antriebsdeckels ist ein Spezialschlüssel erforderlich (siehe Zubehör). Zufuhr der Steuerluft und des Mediumstromes unterbrechen Ventilgehäuse entleeren Klarsichthaube vom Antriebsdeckel abschrauben Stellungsanzeige mit Innensechskantschlüssel (SW 5 bzw. SW 8) herausschrauben Antriebsdeckel mit Spezialschlüssel abschrauben, dabei an der Laufbuchse gegenhalten 2000/2002/2012/2030/2031 - 27...
- Seite 30 Balken und Spindel aufsetzen und mit Zylinderschraube befestigen. (Innensechskantschlüssel SW 5 bzw. SW 8) Mutter auf Führungsspindel aufschrauben max. und min. Hub mit oberer und unterer Mutter einstellen Ventil auf Funktion und Dichtheit überprüfen Rohr mit Deckel von Hand aufschrauben 28 - 2000/2002/2012/2030/2031...
- Seite 31 Nur unteren Kolbenraum über unteren Steuerluftanschluss mit Druckluft beaufschlagen (Steuerfunktion A und I). Klarsichthaube vom Antriebsdeckel abschrauben Stellungsanzeige (gelbe Schraubkappe) von Hand abschrauben Gewindebuchse bzw. Spindelabdeckkappe (Bild 12) anstelle der Stellungsanzeige auf Spindelende aufschrauben (SW 14) Zufuhr der Steuerluft unterbrechen 2000/2002/2012/2030/2031 - 29...
- Seite 32 Obere Muttern auf Führungsspindel aufschrauben Min- und Maximalhub mittels oberer und unterer Mutter einstellen und mit jeweils zweiter Mutter sichern Ventil auf Funktion und Dichtheit prüfen Rohr auf Hubbegrenzung stecken und Deckel mit der Hand auf Führungsspindel aufschrauben 30 - 2000/2002/2012/2030/2031...
-
Seite 33: Option: Handrad Für Antiebe D-50 Bis H-125
Die mit Sicherungslack gesicherten Schrauben dürfen nicht betätigt werden, sonst ist eine einwandfreie Funktion nicht mehr gewährleistet! Ventil auf Funktion und Dichtheit prüfen Handrad zum Öffnen nach links drehen Klarsichthaube mit O-Ring aufstecken ACHTUNG! Beschädigen Sie den O-Ring nicht! 2000/2002/2012/2030/2031 - 31... -
Seite 34: Option: Elektrischer Stellungsrückmelder Mit Optischer
Gewindenippel (2) • Gewindebuchse (3, nur für Typ 2030, 2031) Bild 11: Antrieb G-100, H-125 Antrieb K-175, L-225 Erforderliche Teile • Elektrische Stellungsanzeige mit Gerätesteckdose (1) • Gewindenippel (2) • Spindelabdeckkappe (3) Bild 12: Antrieb K-175, L-225 32 - 2000/2002/2012/2030/2031... - Seite 35 Nur unteren Kolbenraum über unteren Steuerluftanschluss mit Druckluft beaufschlagen (Steuerfunktion A und I). Klarsichthaube vom Antriebsdeckel abschrauben Stellungsanzeige (gelbe Schraubkappe) von Hand abschrauben Spindelabdeckkappe anstelle der Stellungsanzeige auf Spindelende aufschrauben (SW 14) Danach Zufuhr der Steuerluft unterbrechen 2000/2002/2012/2030/2031 - 33...
- Seite 36 Gerätesteckdose anschrauben, dabei auf sicheren Sitz der Flachdichtung achten Ventil auf Funktion und Dichtheit prüfen Antrieb G-100, H-125, Typ 2030, 2031 Gewindebuchse auf die Antriebsspindel schrauben weiterer Einbau wie Antrieb D-50 bis F-80. Antrieb K-175, L-225 Einbau wie Antrieb D-50 bis F-80. 34 - 2000/2002/2012/2030/2031...
-
Seite 37: Optionen Und Zubehör
D-50, E-63, F-80 701 515 Elektrischer Stellungsrückmelder G-100, H-125 701 516 Typ 1060 K-175, L-225 655 696 Bestelltabelle Zubehör Antriebsgröße Bestell-Nr. D-50 639 175 E-63 639 170 Spezialschlüssel F-80 639 171 G-100 639 172 H-125 639 173 2000/2002/2012/2030/2031 - 35... - Seite 38 36 - 2000/2002/2012/2030/2031...
- Seite 56 54 - 2000/2002/2012/2030/2031...
