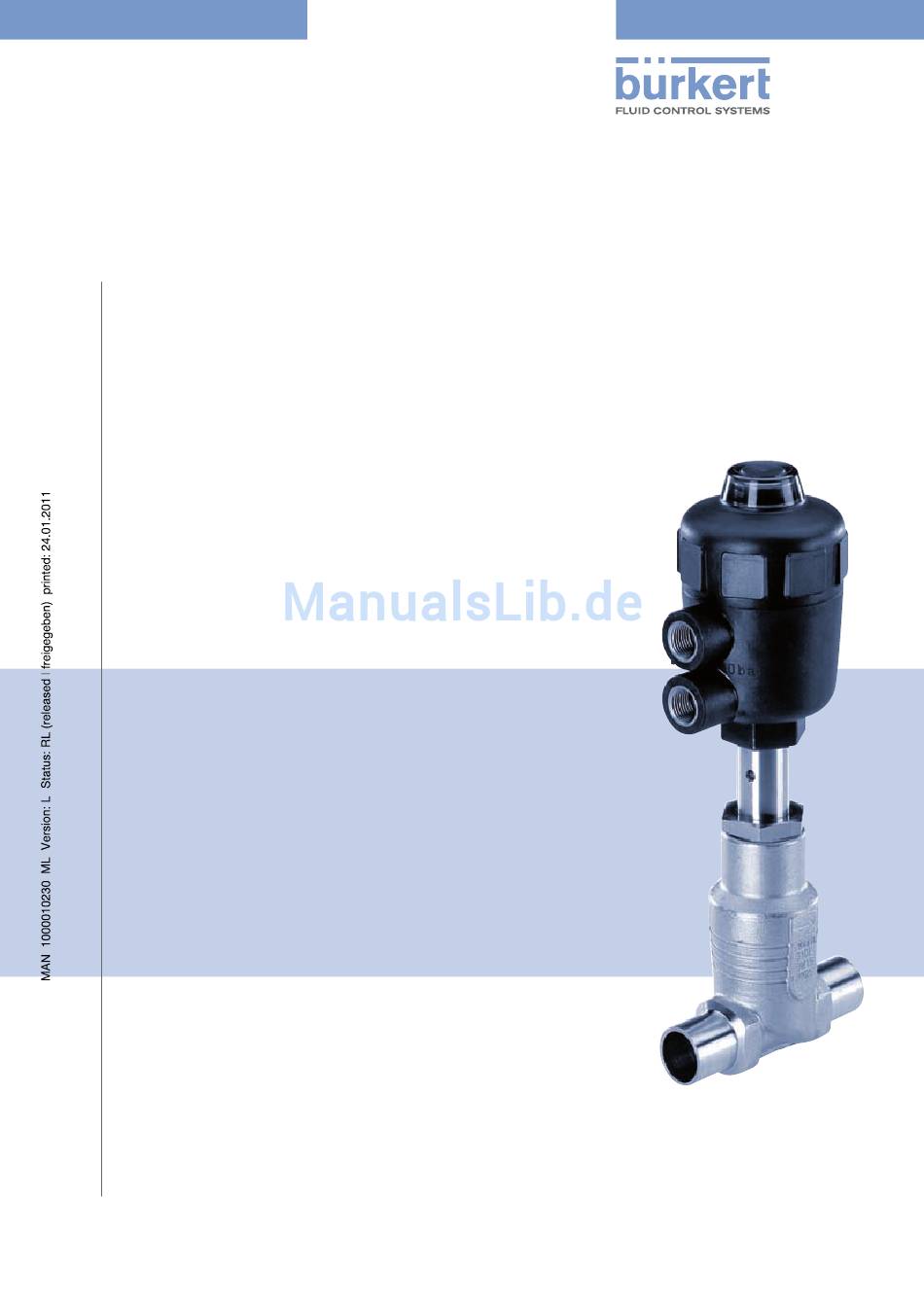

Type 2012
Globe control valve, pneumatically operated
Actuator sizes 40 mm - 125 mm,
Nominal diameter DN 10 - 65
Kolbengesteuertes Geradsitzventil
Antriebsgrößen 40 mm - 125 mm,
Nennweiten DN 10 - 65
Soupape de réglage à tête droite commandée par piston
Tailles de mécanisme 40 mm - 125 mm,
Diamètre nominal DN 10 - 65
Operating Instructions
Bedienungsanleitung
Manuel d'utilisation

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für bürkert 2012

Inhaltszusammenfassung für bürkert 2012

  • Seite 1 Type 2012 Globe control valve, pneumatically operated Actuator sizes 40 mm - 125 mm, Nominal diameter DN 10 - 65 Kolbengesteuertes Geradsitzventil Antriebsgrößen 40 mm - 125 mm, Nennweiten DN 10 - 65 Soupape de réglage à tête droite commandée par piston Tailles de mécanisme 40 mm - 125 mm,...
  • Seite 2 We reserve the right to make technical changes without notice. Technische Änderungen vorbehalten. Sous réserve de modifications techniques. © 2000 - 2011 Bürkert Werke GmbH Operating Instructions 1101/12_EU-ML_00804072 / Original DE...

  • Seite 3: Inhaltsverzeichnis

    Warranty conditions ..........................................TECHNICAL DATA ............................................... Construction ..............................................Media ..................................................Temperature range ..........................................Control and medium pressures ..................................COMMISSIONING ..............................................Installation ................................................. Pneumatic installation ........................................MAINTENANCE ................................................ Replacement of the valve seat ....................................Spare parts sets ............................................2012 - 1...

  • Seite 4: General Notes

    A prerequisite for validity of the warranty is use of the device as intended with observance of the specified conditions of use. ATTENTION! The warranty covers only faultless condition of valve Type 2012. No liability will be accepted for consequent damage of any kind that may arise from failure or malfunctioning of the device.

  • Seite 5: Technical Data

    Control function A, input flow under seating (standard) Actuator diameter Pilot Medium [bar] 4.0/0-15 3.9/0-16 4.0/0-15 3.9/0-16 4.0/0-6.5 3.9/0-11 4.2/0-16 3.9/0-5.2 4.2/0-11 5.0/0-16 4.2/0-6 5.0/0-15 4.4/0-16 4.2/0-4 5.0/0-10 4.4/0-12.5 3.2/0-16 4.2/0-2.5 5.0/0-6 4.4/0-7.2 3.2/0-10 5.0/0-3.5 4.4/0-4.6 3.2/0-5.2 2012 - 3...
  • Seite 6 (input flow over seating), B and I (input flow under seating) can be read from the following diagrams. Control function A, input flow over seating Control pressure [bar] Control pressure [bar] Control pressure [bar] Control pressure [bar] Control pressure [bar] Control pressure [bar] 4 - 2012...
  • Seite 7 Control functions B and I, input flow under seating Control pressure [bar] Control pressure [bar] Control pressure [bar] Control pressure [bar] Control pressure [bar] Control pressure [bar] 2012 - 5...

  • Seite 8: Commissioning

    ATTENTION! During this operation, the valve must be in the open position. For applications in aggressive media, we recommend attaching all free pneumatic NOTE connections to a pneumatic hose whose other end lies in a neutral atmosphere. 6 - 2012...

  • Seite 9: Pneumatic Installation

    - With control function I, at the upper and lower connections of the actuator with G 1/4" thread b) Connection via pilot valves Mount the solenoid valves Type 6012 P or 6014 P with the banjo bolt on the respective control port (see (a)) of the actuator. Connect the control air to port P 2012 - 7...

  • Seite 10: Maintenance

    DN 32 DN 40 DN 40 Special tool DN 50 DN 50 DN 65 DN 65 + 10 DN 80 DN 80 + 10 DN 100 DN 100 + 10 Tool insert (to match seat size Valve seat 8 - 2012...

  • Seite 11: Spare Parts Sets

    012 011 012 029 012 059 Remove Remove ± 100 011 957 011 977 012 071 012 082 outer spring outer spring Remove Remove ± 125 011 964 011 980 012 086 012 089 outer spring outer spring 2012 - 9...
  • Seite 12 652 607 011 209 149 788 652 608 011 214 149 789 652 609 155 490 155 486 655 562 * (required only for valve set plus seat) Set of seals Valve set Valve set + seat 10 - 2012...
  • Seite 13 ..........................................Lieferumfang ..............................................Garantiebestimmungen ........................................TECHNISCHE DATEN ........................................... Aufbau ..................................................Medien ..................................................Temperaturbereich ..........................................Steuer- und Mediumsdruck ...................................... INBETRIEBNAHME ..............................................Einbau ..................................................Pneumatische Installation ......................................INSTANDHALTUNG UND WARTUNG ................................. Austausch des Ventilsitzes ....................................... Ersatzteilsätze für Standardventile ................................2012 - 11...

  • Seite 14: Allgemeine Hinweise

    Gerätes unter Beachtung der spezifizierten Einsatzbedingungen. ACHTUNG! Die Gewährleistung erstreckt sich nur auf die Fehlerfreiheit des Ventils Typ 2012. Es wird jedoch keine Haftung übernommen für Folgeschäden jeglicher Art, die durch Aus- fall oder Fehlfunktion des Gerätes entstehen könnten.

  • Seite 15: Technische Daten

    Steuer- und Mediumsdruck Steuerfunktion A, Anströmung unter Sitz (Standard) Antriebsdurchmesser Pilot Medium [bar] 4,0/0-15 3,9/0-16 4,0/0-15 3,9/0-16 4,0/0-6,5 3,9/0-11 4,2/0-16 3,9/0-5,2 4,2/0-11 5,0/0-16 4,2/0-6 5,0/0-15 4,4/0-16 4,2/0-4 5,0/0-10 4,4/0-12,5 3,2/0-16 4,2/0-2,5 5,0/0-6 4,4/0-7,2 3,2/0-10 5,0/0-3,5 4,4/0-4,6 3,2/0-5,2 2012 - 13...
  • Seite 16 Die erforderlichen Mindeststeuerdrücke in Abhängigkeit vom Mediumsdruck für Steuer- HINWEIS funktion A (Anströmung über Sitz) und Steuerfunktion B und I (Anströmung unter Sitz) entnehmen Sie den folgenden Diagrammen. Steuerfunktion A, Anströmung über Sitz Steuerdruck [bar] Steuerdruck [bar] Steuerdruck [bar] Steuerdruck [bar] Steuerdruck [bar] Steuerdruck [bar] 14 - 2012...
  • Seite 17 Steuerfunktion B und I, Anströmung unter Sitz Steuerdruck [bar] Steuerdruck [bar] Steuerdruck [bar] Steuerdruck [bar] Steuerdruck [bar] Steuerdruck [bar] 2012 - 15...

  • Seite 18: Inbetriebnahme

    6. Richten Sie nach Festziehen des Gewindenippels die Steueranschlüsse durch Verdrehen des Antriebes aus. ACHTUNG! Das Ventil muss sich hierzu in der geöffneten Stellung befinden. Bei Einsatz in aggressiver Umgebung empfehlen wir, sämtliche freien Pneumatik- HINWEIS anschlüsse mit Hilfe eines Pneumatikschlauches in neutrale Atmosphäre abzuleiten. 16 - 2012...

  • Seite 19: Pneumatische Installation

    - bei Steuerfunktion I, am oberen und unteren Anschluß des Antriebes mit Gewinde G ¼“ b) Anschluß über Vorsteuerventile Montieren Sie die Magnetventile Typ 6012 P oder 6014 P mit der Hohlschraube am jeweiligen Steuer- anschluß (siehe Pkt.a) des Antriebes. Schalten Sie die Steuerluft auf den Anschluß P. 2012 - 17...

  • Seite 20: Instandhaltung Und Wartung

    DN 25 DN 32 DN 32 Montagewerkzeug DN 40 DN 40 DN 50 DN 50 DN 65 DN 65 + 10 DN 80 DN 80 + 10 DN 100 DN 100 + 10 Werkzeugeinsatz (je nach Sitznennweite) Ventilsitz 18 - 2012...

  • Seite 21: Ersatzteilsätze Für Standardventile

    011 976 012 005 012 011 012 029 012 059 Außenfeder Außenfeder ± 100 011 957 011 977 012 071 012 082 ausbauen ausbauen Außenfeder Außenfeder ± 125 011 964 011 980 012 086 012 089 ausbauen ausbauen 2012 - 19...
  • Seite 22 652 605 011 202 149 786 652 606 011 208 149 787 652 607 011 209 149 788 652 608 011 214 149 789 652 609 155 490 155 486 655 562 * (nur für Ventilgarnitur erforderlich) 20 - 2012...
  • Seite 23 ..................................................Plage de température ........................................Pression de commande et de fluide ................................MISE EN SERVICE ..............................................Montage ................................................. Installation pneumatique ......................................MAINTENANCE ET ENTRETIEN ....................................Echange du siège de soupape ..................................... Jeu de pièce de rechange ......................................2012 - 21...

  • Seite 24: Remarques Generales

    • En cas d’inobservation de ces consignes et d’interventions non autorisées dans l’appareil, nous déclinons toute responsabilité de même qu’elles entraînent l’annulation de la garantie sur l’appareil et les pièces accessoires ! 22 - 2012...

  • Seite 25: Fourniture

    ATTENTION! Les prestations de garantie ne s’étendent qu’à l’absence de défaut de la soupape type 2012. Nous déclinons, par contre, toute responsabilité pour des dégâts consécutifs de toute nature susceptibles de survenir par suite de défaillance ou défaut de fonctionnement de l’appareil.

  • Seite 26: Caracteristiques Techniques

    Fonction de commande A, afflux au dessous du siège (standard) Diamètre du méchanisme Pilot Medium [bar] 4,0/0-15 3,9/0-16 4,0/0-15 3,9/0-16 4,0/0-6,5 3,9/0-11 4,2/0-16 3,9/0-5,2 4,2/0-11 5,0/0-16 4,2/0-6 5,0/0-15 4,4/0-16 4,2/0-4 5,0/0-10 4,4/0-12,5 3,2/0-16 4,2/0-2,5 5,0/0-6 4,4/0-7,2 3,2/0-10 5,0/0-3,5 4,4/0-4,6 3,2/0-5,2 24 - 2012...
  • Seite 27 Fonction de commande A, afflux au dessus du siège Pression de commande [bars] Pression de commande [bars] Pression de commande [bars] Pression de commande [bars] Pression de commande [bars] Pression de commande [bars] 2012 - 25...
  • Seite 28 Fonction de commande B et I, afflux au dessous du siège Pression de commande [bars] Pression de commande [bars] Pression de commande [bars] Pression de commande [bars] Pression de commande [bars] Pression de commande [bars] 26 - 2012...

  • Seite 29: Mise En Service

    La soupape doit également se trouver à cet effet en position ouverte. En cas d’utilisation dans un environnement agressif, nous recommandons de dévier tous REMARQUE les raccordements pneumatiques libres dans une atmosphère neutre à l’aide d’un tuyau flexible pneumatique 2012 - 27...

  • Seite 30: Installation Pneumatique

    - avec la fonction de commande I, aux raccords supérieur et inférieur du mécanisme avec filet G ¼" b) Raccord par des soupapes pilotes Monter les électrovannes du type 6012 P ou 6014 P avec la vis creuse au raccord de commande respectif (voir a) du mécanisme. Brancher l’air de commande au raccord P. 28 - 2012...

  • Seite 31: Maintenance Et Entretien

    DN 40 Outil de montage DN 50 DN 50 DN 65 DN 65 + 10 DN 80 DN 80 + 10 DN 100 DN 100 + 10 Embout (suivant la section nominale du siège) Siège de soupape 2012 - 29...

  • Seite 32: Jeu De Pièce De Rechange

    012 011 012 029 012 059 Démonter Démonter ± 100 011 957 011 977 ressort ressort 012 071 012 082 extérieur extérieur Démonter Démonter ± 125 011 964 011 980 ressort ressort 012 086 012 089 extérieur extérieur 30 - 2012...
  • Seite 33 652 607 011 209 149 788 652 608 011 214 149 789 652 609 155 490 155 486 655 562 * (uniquement nécessaire pour la garniture de soupape) Jeu de joints Jeu de soupapes Garnitur de soupapes 2012 - 31...
  • Seite 34 32 - 2012...
  • Seite 36 www.burkert.com...
