Typ 2000, 2002, 2012

Wechsel der Stopfbuchse

6 wechSel Der STopfbuchSe
Betrifft die Ventile mit Kennzeichnung „r" in den antriebsgrößen: f (80 mm),
gefahr!
verletzungsgefahr durch mediumsaustritt und Druckentladung.
▶ Vor dem Ausbau den Druck abschalten und Leitungen entlüften!
Der Dichtungssatz für die Stopfbuchse enthält:
position
13 Dachmanschetten (7 Stück)
antriebsgröße f (r)

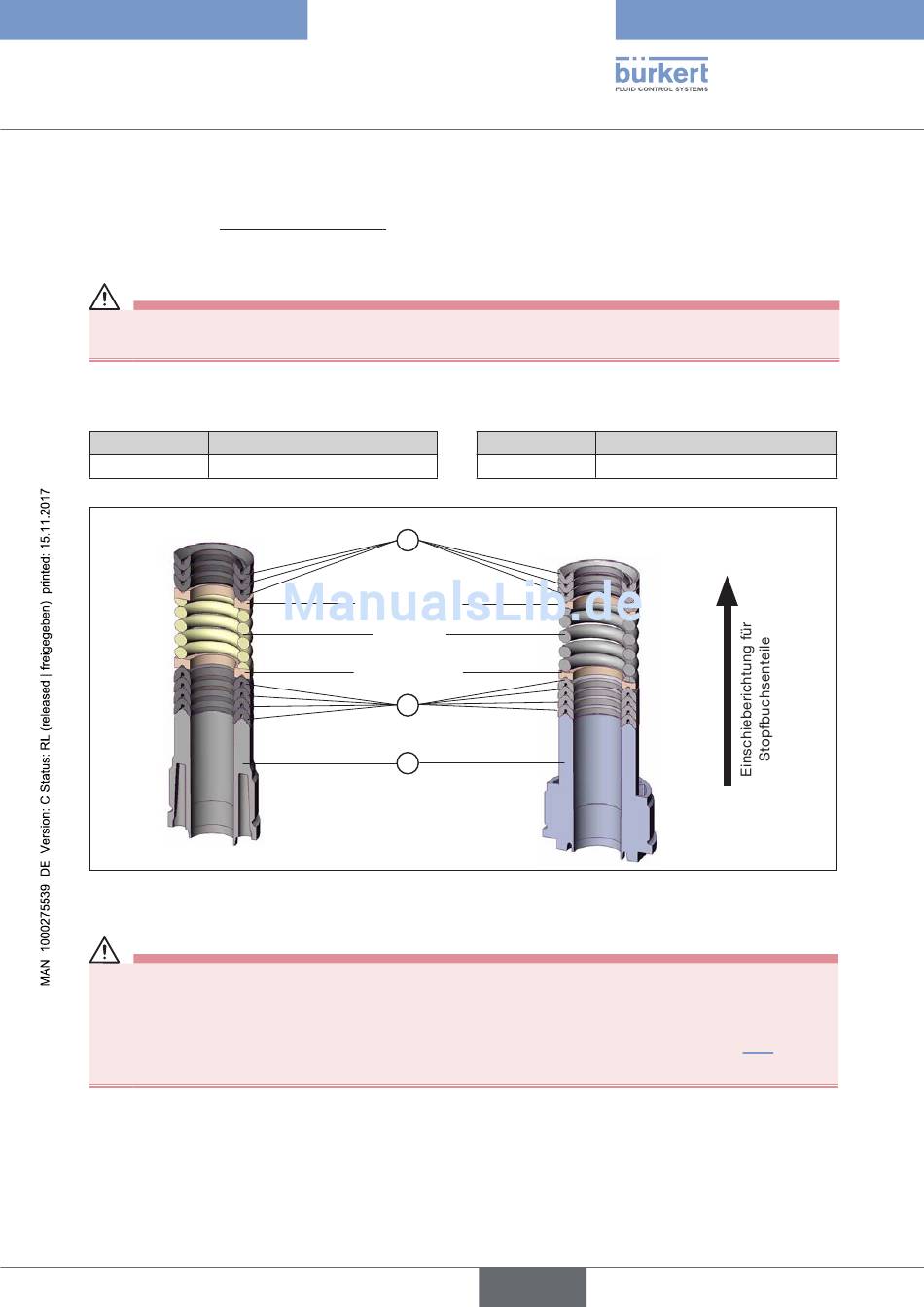

Bild 3: Aufbau der Stopfbuchse
Warnung!
verletzungsgefahr durch falsches werkzeug.
▶ Zur Demontage des Antriebs vom Ventilgehäuse einen Gabelschlüssel, keinesfalls eine Rohrzange
verwenden.
▶ Für den Austausch der Stopfbuchse speziellen Montageschlüssel verwenden (siehe Kapitel „10").
▶ Anziehdrehmomente beachten.
beschreibung
13
obere
Dachmanschetten
oberer Druckring
Druckfeder
unterer Druckring
13
untere
Dachmanschetten
7
Spindelführung
g (100 mm),
h (125 mm)
position beschreibung
7 Spindelführung
antriebsgrößen g (r), h (r)
deutsch
15
