P U M P E N K E N N L I N I E N
Anhand dieser Kurven können Sie das Dosiergerät ermitteln, das am effizientesten mit den einzelnen Mischkammern
arbeiten wird. Die Durchflussraten basieren auf einer Materialviskosität von 60 cps.
Um Beschädigungen des Systems zu vermeiden, darf das System nicht jenseits der Linie für die verwendete
Pistolendüsengröße mit Druck beaufschlagt werden.

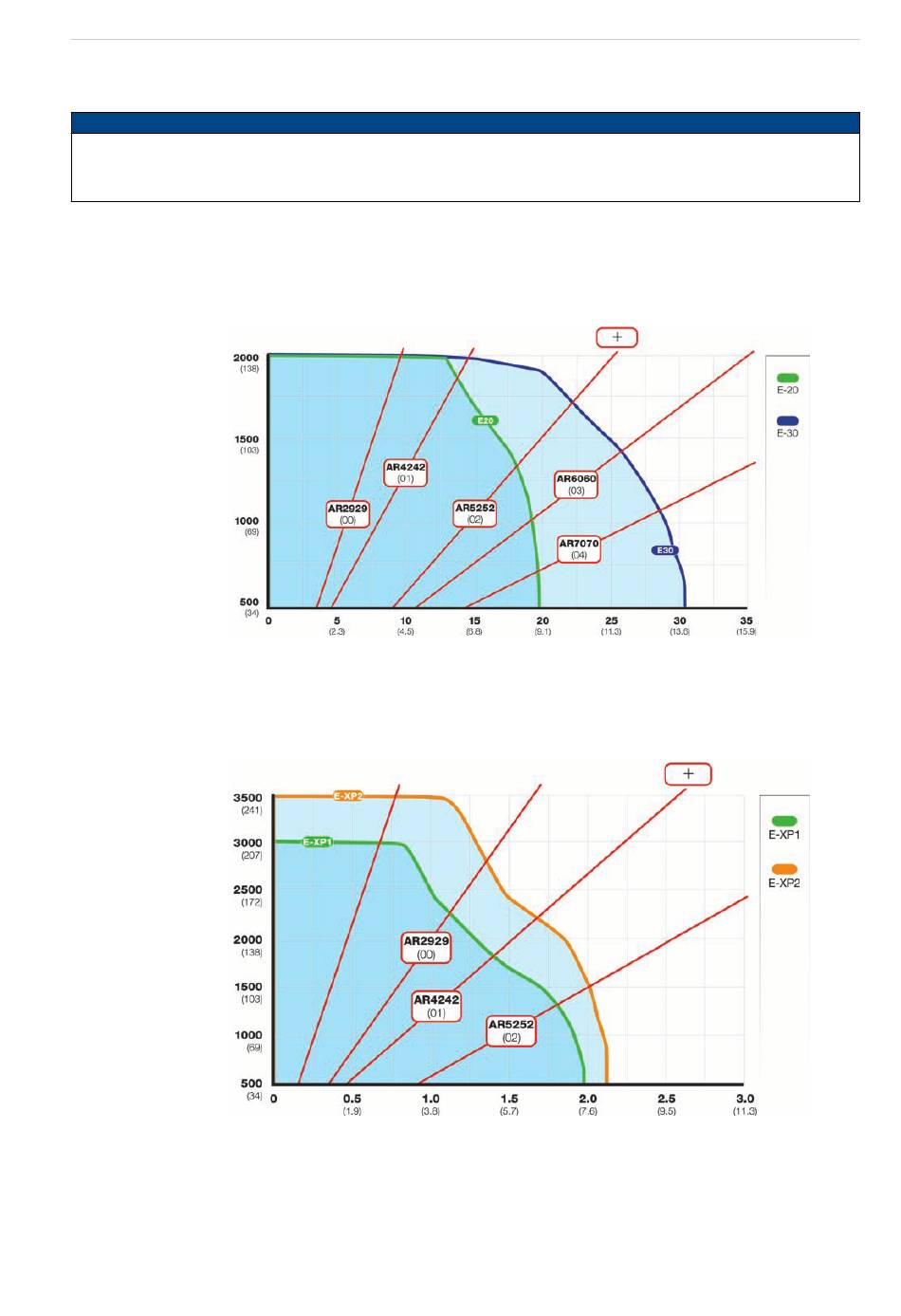

D R U C K - / D U R C H F L U S S D I A G R A M M E
E-20 und E-30
Druck bar
(psi)
E-XP1 und E-XP2
Druck bar
(psi)
X 0 4 4 0 7 2 | R e v i s i o n A
B EM E RKU NG
Kombinierter Durchfluss kg/min (lbs/min)
Kombinierter Durchfluss kg/min (lbs/min)
+ Mischkammern
+ Mischkammern
