T E M P E R A T U R S T E U E R M O D U L ( T S M )

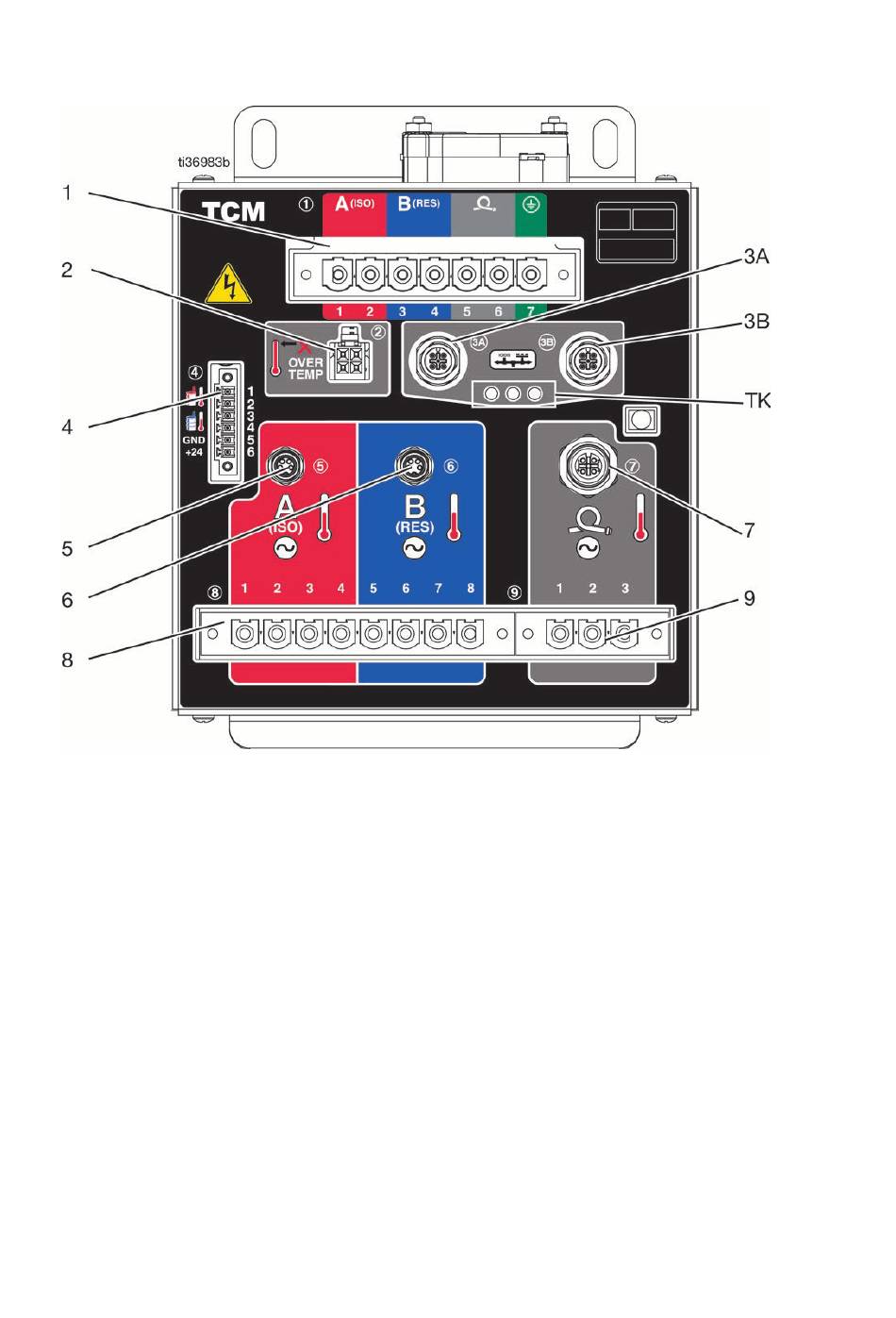

Abbildung 8-3: Temperatursteuermodul-Komponenten (TSM)
1 Hauptstromeingang
2 Heizungsübertemperatur-Eingänge
3A
CAN-Kommunikationsanschlüsse
3B
4 A/B Einlasstemperaturen und 24 VDC
Stromversorgungseingang
5 Temperatureingang Heizung A
6 Temperatureingang Heizung B
7 A/B Schlauchtemperatur-Eingänge
8 A/B-Heizung Stromausgänge
9 A/B-Schlauch Stromausgänge
TK Status-LEDs des TSM
