Graco Reactor 3 Betriebsanleitung Seite 46

M O B I L F U N K M O D U L
I N S T A L L I E R E N
HINWEIS:
Für die Verwendung der Reactor® Connect-App
muss das Mobilfunkmodul installiert werden.
HINWEIS:
Das Mobilfunkmodul ist ein optionales Zubehör, das
in den Modellen Reactor Pro und Elite enthalten ist.
1. Netzschalter ausschalten(OFF). Die
Eingangsspannung an der Spannungsquelle
abklemmen.
2. Die Tür des Schaltkastens öffnen.
3. Die Pappeinlage an der Montagestelle des
Mobilfunkmoduls entfernen.
HINWEIS:
Mit dem Entfernen der Pappeinlage bestätigen
Sie, dass Sie die Reactor-Bedienungsanleitung,
die Nutzungsbedingungen für die Reactor
Connect-App und die Reactor Connect-
Datenschutzerklärung verstanden haben.

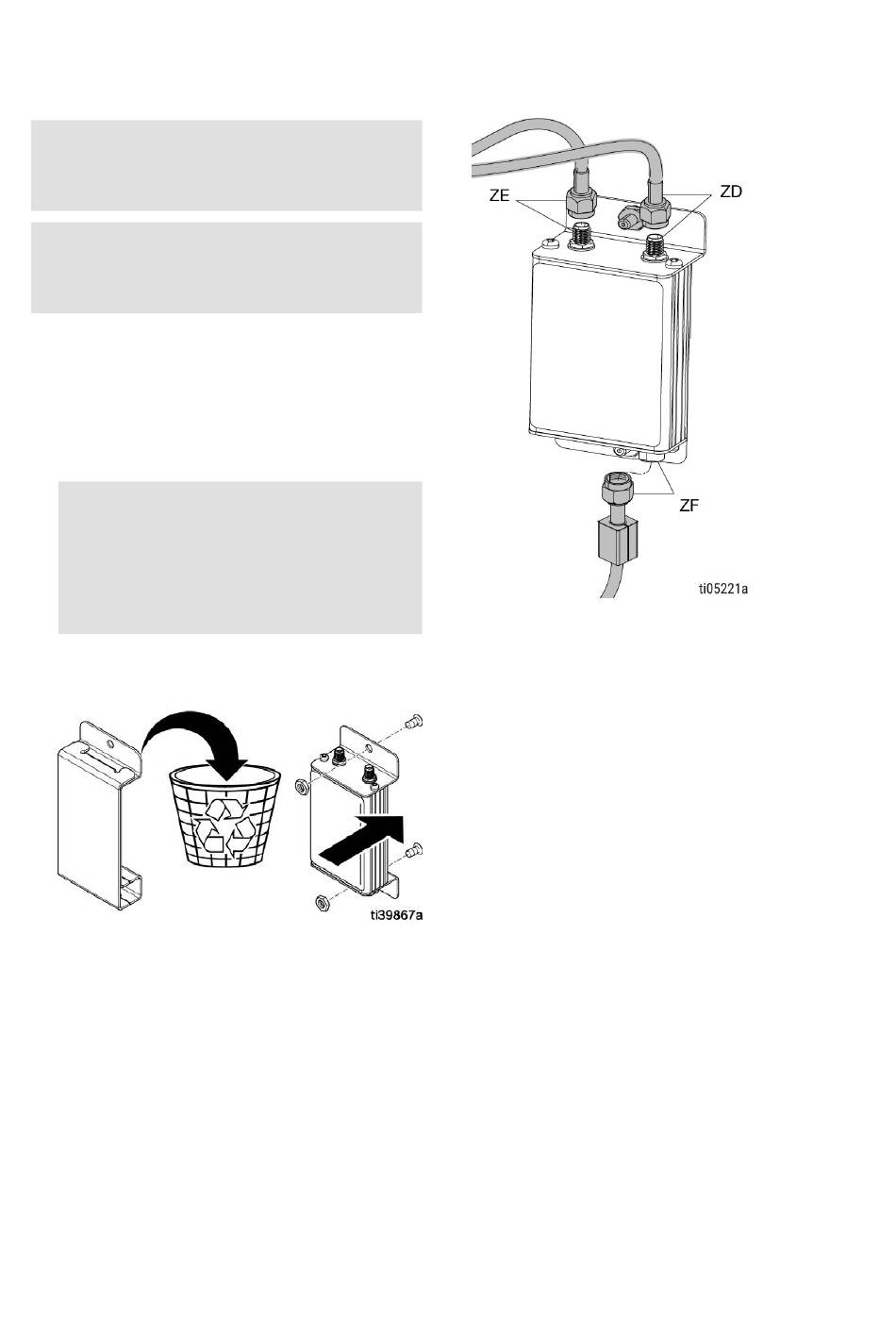

4. Das Mobilfunkmodul mit den mitgelieferten
Muttern an der Montagestelle des
Mobilfunkmoduls anbringen.
5. Das Mobilfunkantennenkabel (ZE) am
Mobilfunkmodul anschließen. Handfest anziehen.
6. Das GPS-Antennenkabel (ZD) am Mobilfunkmodul
anschließen. Handfest anziehen.
7. Das serielle Kommunikationskabel (ZF) vom ADM
am Mobilfunkmodul anschließen.
X 0 4 4 0 7 2 | R e v i s i o n A
E I N R I C H T U N G
8. Die Schaltkastentür mit den Türriegeln
verschließen.
