S T R O M V E R S O R G U N G
A N S C H L I E ẞ E N
WAR NU NG
Die Verkabelung darf ausschließlich von einem
ausgebildeten Elektriker ausgeführt werden und
muss sämtliche Vorschriften und Bestimmungen
des Landes erfüllen.
1. Hauptschalter (MP) auf OFF. stellen.
2. Die Tür des Schaltkastens öffnen.
HINWEIS:
Innen an der Schaltkastentür befinden sich
Terminal-Jumper.

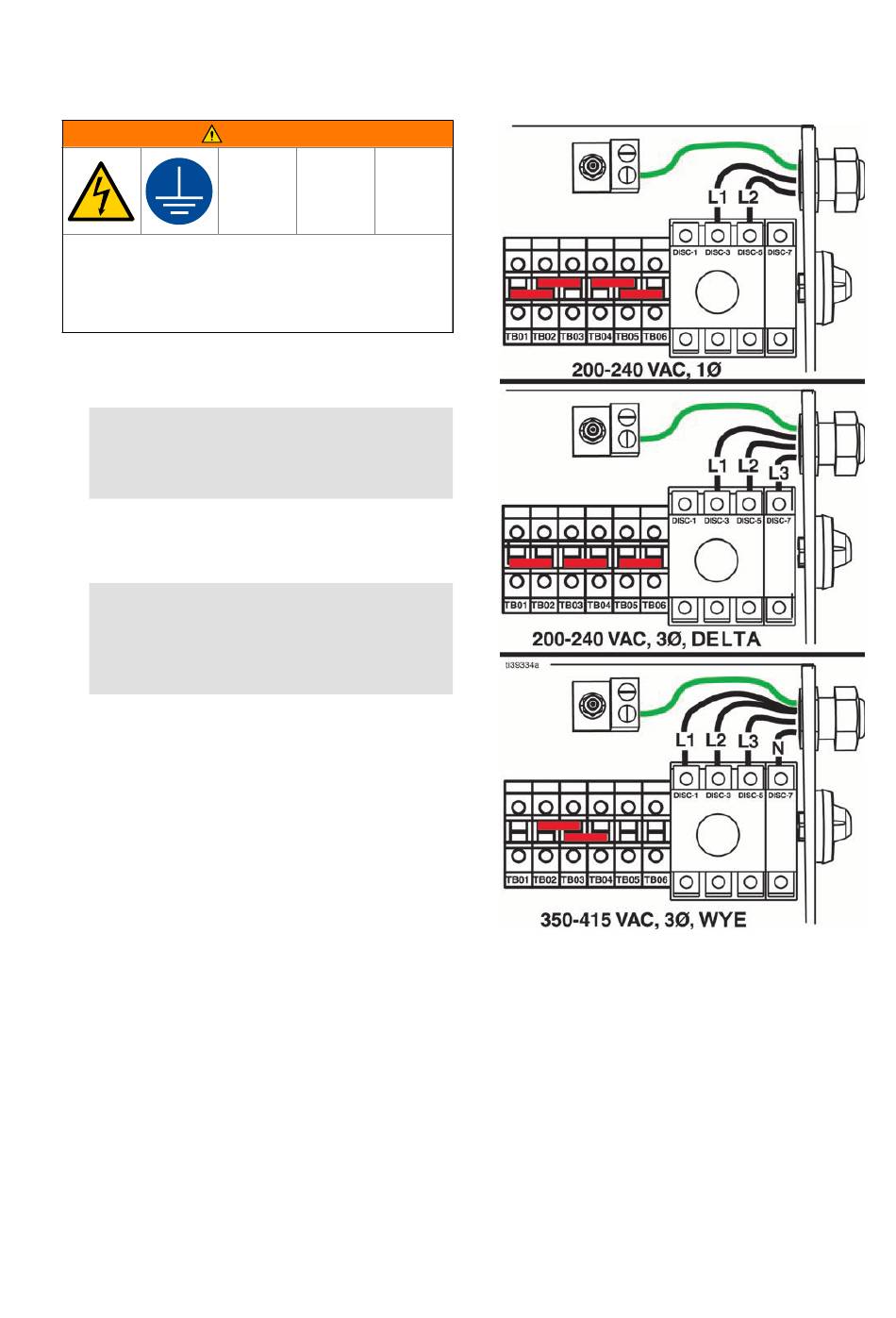

3. Die mitgelieferten Terminal-Jumper an den jeweils
für die verwendete Stromquelle gezeigten
Positionen installieren.
HINWEIS:
Vergewissern Sie sich, dass die Terminal-Jumper
vollständig eingesteckt sind und bündig
anliegen.
4. Das Netzkabel durch die Zugentlastung für
Elektrokabel (EC) im Schaltkasten führen.
5. Die eingehenden Stromkabel und das
Erdungskabel wie gezeigt anschließen. Leicht an
allen Anschlüssen ziehen, um sicherzustellen,
dass sie fest sitzen.
X 0 4 4 0 7 2 | R e v i s i o n A
E I N R I C H T U N G
6. Sicherstellen, dass alle Elemente ordnungsgemäß
wie abgebildet angeschlossen sind, dann die Tür
des Schaltkastens schließen.
