EINSTELLUNG BESCHREIBUNG
Digitaler Siehe Digitaler Eingang/Ausgang
Eingang/ 1-2
Ausgang 7-8
Die digitalen Eingänge funktionieren, wenn das Signal
von einer offenen Verbindung zu einer geschlossenen
Schleife zwischen dem positiven und dem neutralen
Bezugspunkt gezogen wird. In der folgenden

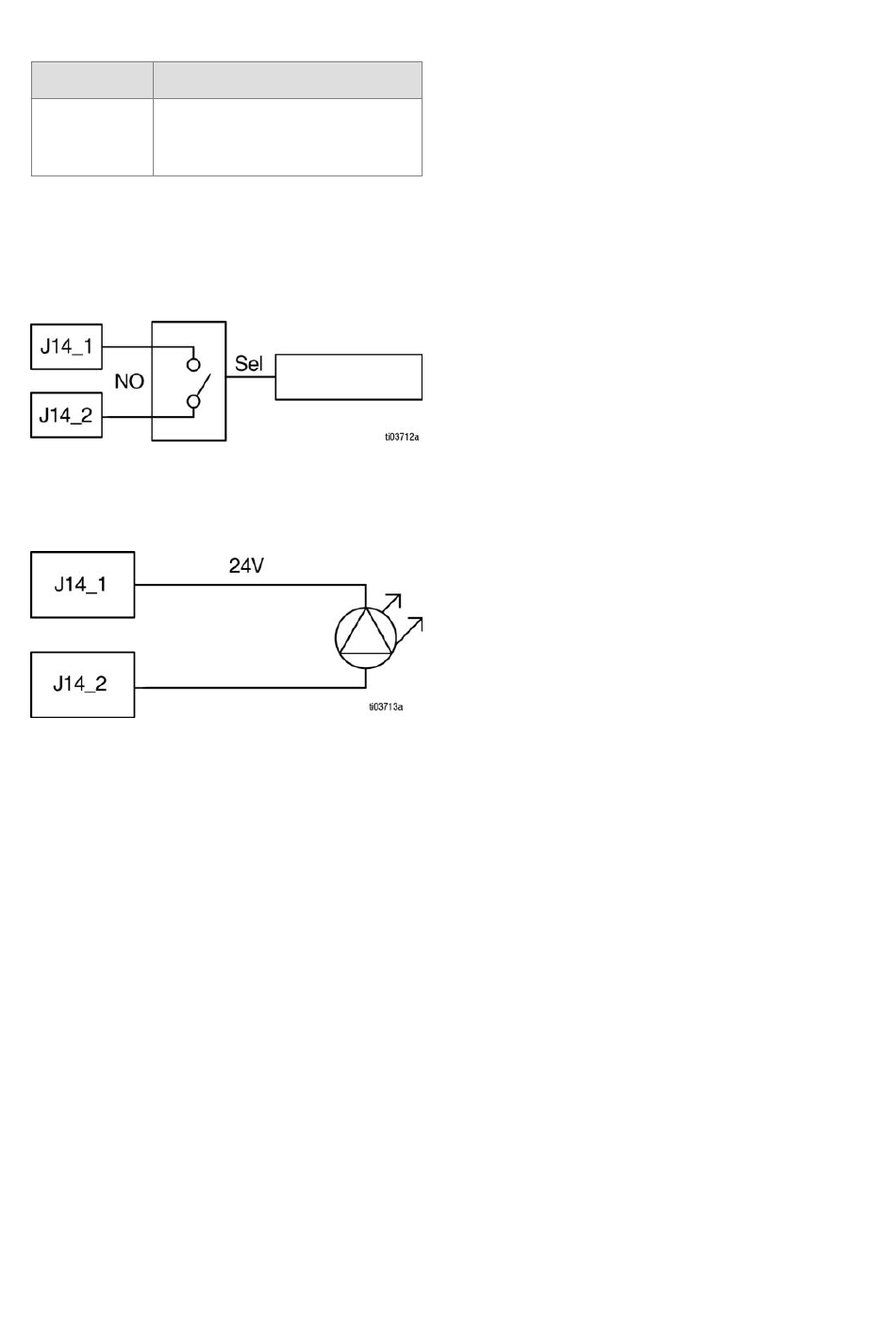

Abbildung sehen Sie ein Beispiel für eine
Implementierung mit einem Relais.
Die digitalen Ausgänge geben ein 24V-Signal aus,
wenn die benutzerdefinierten Kriterien erfüllt sind. Ein
Beispiel für die Verwendung dieses Geräts wäre die
Graco Lichtsäule, wie in der Abbildung unten gezeigt.
