S Y S T E M M O N T I E R E N
WAR NU NG
Um schwere Verletzungen durch ein Umkippen des
Systems zu vermeiden, sicherstellen, dass der
Reactor ordnungsgemäß an der Wand befestigt ist.
HINWEIS:
Montagehalterungen und Schrauben sind als lose
Teile im Lieferumfang enthalten.
1. Befestigen Sie die linken und rechten
Wandhalterungen (MB) an der Wand. Wenn der
Abstand der Halterungen nicht exakt mit den
Abständen zwischen den Bolzen einer Wand
übereinstimmt, müssen die Halterungen am Holz
befestigt werden.
2. Die vier Löcher im Sockel des Systemgestells
(BH) dienen zur Befestigung des Gestells am
Boden. Die Bolzen werden nicht mitgeliefert.

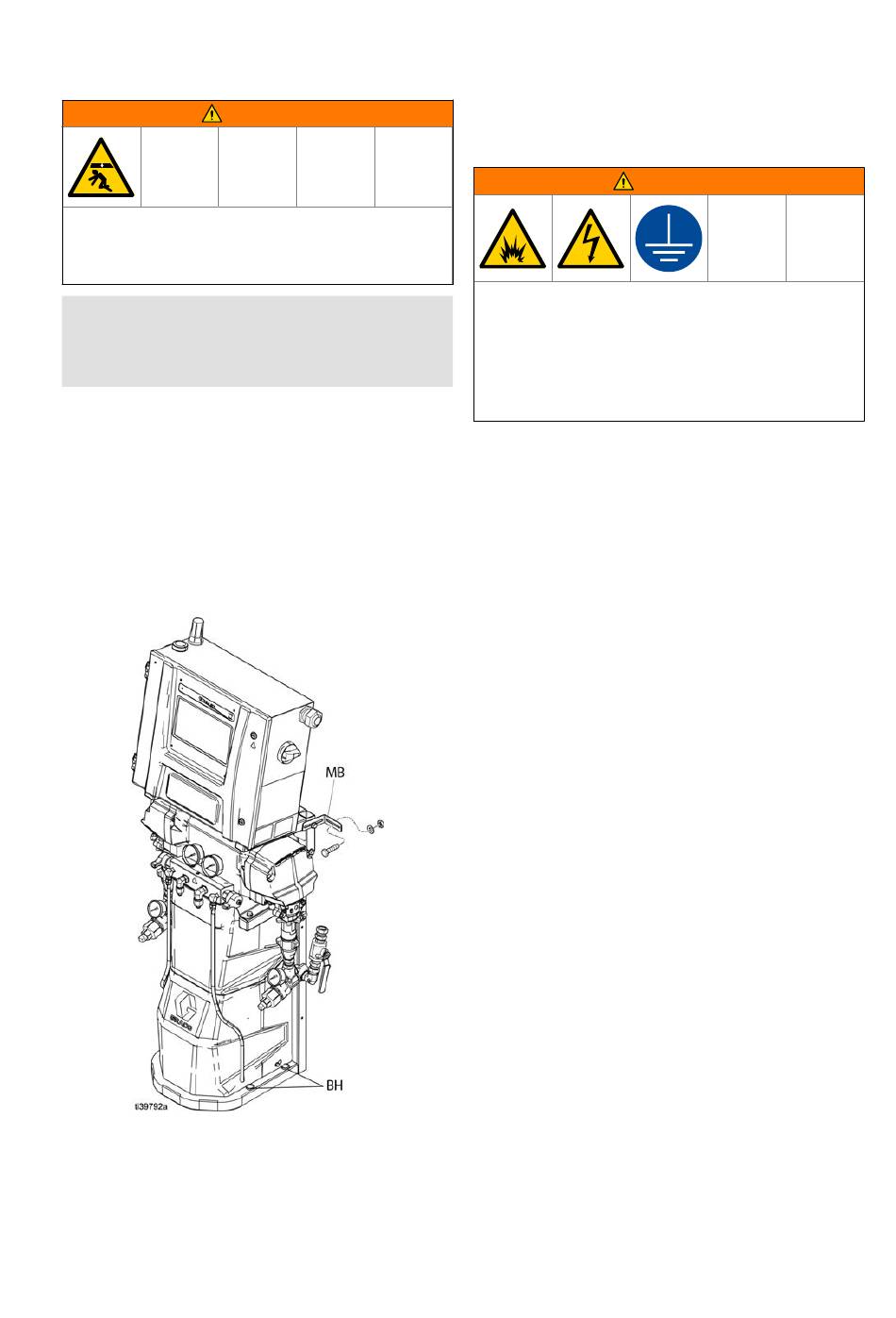

Abbildung 10-1: Montagehalterungen und Diagramm des
Systemrahmens
X 0 4 4 0 7 2 | R e v i s i o n A
I N S T A L L A T I O N
E R D U N G
Die Reactor® 3-Dosiersysteme ordnungsgemäß sind
ordnungsgemäß zu erden, um den einwandfreien Betrieb
sicherzustellen.
WA R NU NG
Das Gerät muss geerdet sein, um das Risiko von
statischer Funkenbildung und Stromschlag zu
verringern. Elektrische oder statische
Funkenbildung kann dazu führen, dass Dämpfe sich
entzünden oder explodieren. Die Erdung dient als
Ableitung für den elektrischen Strom.
Reactor: Das Gerät wird über das Netzkabel geerdet.
Schlauch: Verwenden Sie nur Reactor 3-Schläuche,
um die statische Kontinuität der Erdung zu
gewährleisten. Prüfen Sie den elektrischen
Widerstand der Schläuche zwischen der Pistole und
der Masse des Reactor-Systems. Wenn der
Gesamtwiderstand über 29 Megaohm liegt, den
Schlauch (die Schläuche) unverzüglich ersetzen.
Spritzpistole: Die Spritzpistole ist über die Reactor 3-
Schläuche geerdet. Verwenden Sie nur beheizte
Reactor 3 Schläuche.
Materialzufuhrbehälter: Beachten Sie die vor Ort
geltenden Vorschriften.
Spritzobjekt: Beachten Sie die vor Ort geltenden
Vorschriften und Bestimmungen.
Beim Spülvorgang eingesetzte Lösungsmitteleimer:
Beachten Sie die vor Ort geltenden Vorschriften.
Verwenden Sie nur elektrisch leitende Metalleimer,
die auf einer geerdeten Oberfläche stehen.
Metalleimer nie auf einer nicht leitenden Oberfläche
wie z. B. Papier oder Pappe abstellen, weil dadurch
die Erdungsverbindung unterbrochen wird.
Darauf achten, dass die Erdverbindung beim Spülen
oder Druckentlasten nicht unterbrochen wird: Den
Metallteil der Spritzpistole fest an die Seite des
geerdeten Metalleimers halten, dann den Abzug der
Pistole betätigen.
