Graco Reactor 3 Betriebsanleitung Seite 67

A - U N D B - S E I T I G E Z U F U H R -
S T E U E R K O N S O L E
Die A- und B-seitigen Zufuhr-Steuerkonsolen zeigen
den verbleibenden Materialvorrat für A- und B-seitige
Materialien an und enthalten Steuerungen für
elektrische Förderpumpen (falls zutreffend).
SYMB NAME
OL
Elektrische
Förderpumpe
A Ein/Aus
X 0 4 4 0 7 2 | R e v i s i o n A

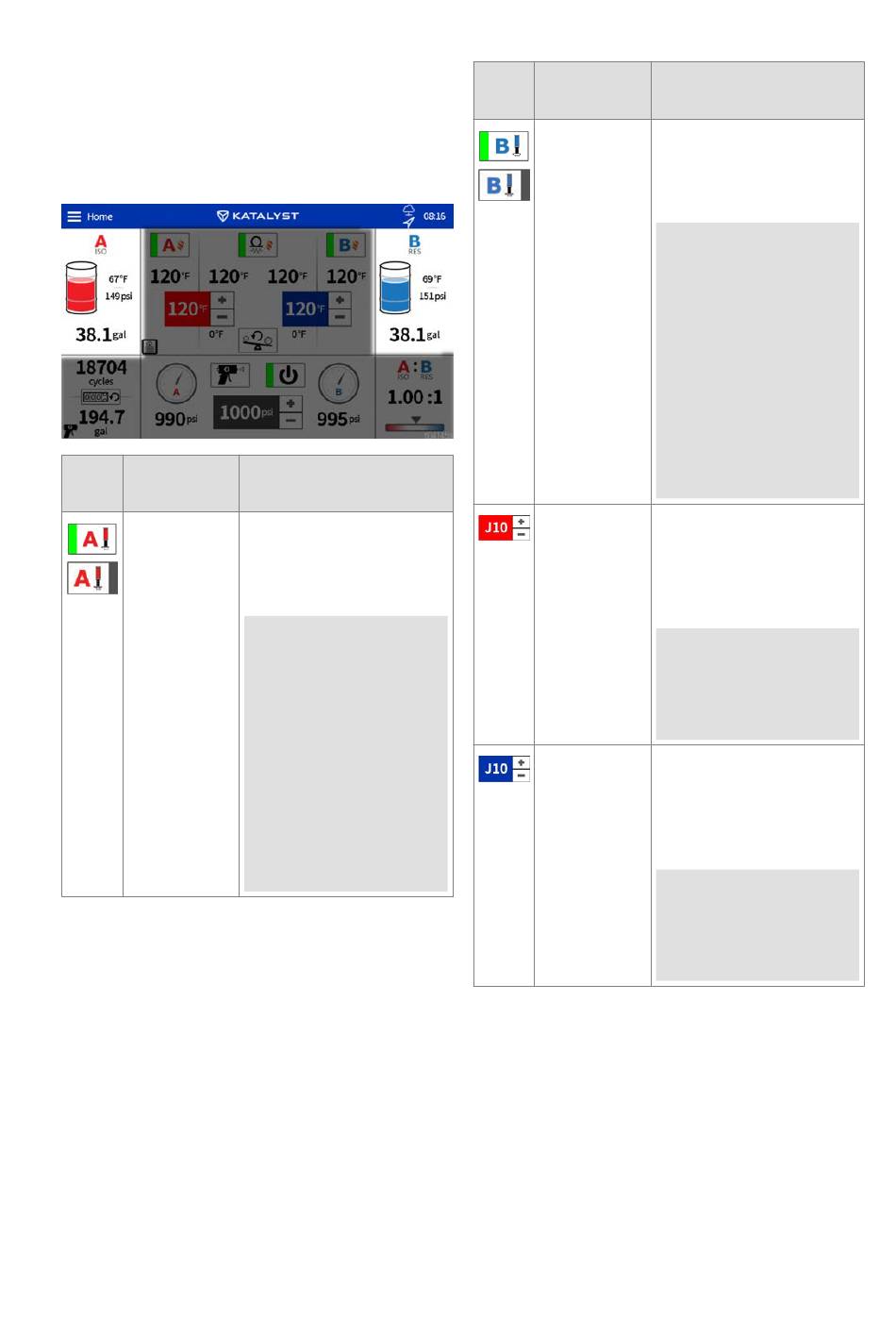

E R W E I T E R T E S A N Z E I G E M O D U L ( A D M )
BESCHREIBUNG
Diese Schaltfläche drücken,
um den Zustand der
elektrischen Förderpumpe A
umzuschalten.
HINWEIS:
Diese Schaltfläche wird
nur angezeigt, wenn eine
elektrische Förderpumpe
installiert ist und der
Status der Dosierpumpe
auf Aus steht. Die
elektrischen
Förderpumpen werden
automatisch eingeschaltet,
wenn die Dosierpumpe
eingeschaltet wird.
SYMB NAME
OL
Elektrische
Förderpumpe
B Ein/Aus
Tippstufe der
A (ISO)
Förderpumpe
Tippstufe der
B (RES)
Förderpumpe
BESCHREIBUNG
Diese Schaltfläche drücken,
um den Zustand der
elektrischen Förderpumpe B
umzuschalten.
HINWEIS:
Diese Schaltfläche wird
nur angezeigt, wenn eine
elektrische Förderpumpe
installiert ist und der
Status der Dosierpumpe
auf Aus steht. Die
elektrischen
Förderpumpen werden
automatisch eingeschaltet,
wenn die Dosierpumpe
eingeschaltet wird.
Auf +/- oder die angezeigte
Nummer der Tippstufe (z.
B. J10) tippen, um die
Tippstufe der A-seitigen
Förderpumpe einzustellen.
HINWEIS:
Die Tippstufen liegen
zwischen 1 und 20. Siehe
Tippbetrieb.
Auf +/- oder die angezeigte
Nummer der Tippstufe (z.
B. J10) tippen, um die
Tippstufe der B-seitigen
Förderpumpe einzustellen.
HINWEIS:
Die Tippstufen liegen
zwischen 1 und 20. Siehe
Tippbetrieb.
6 7
