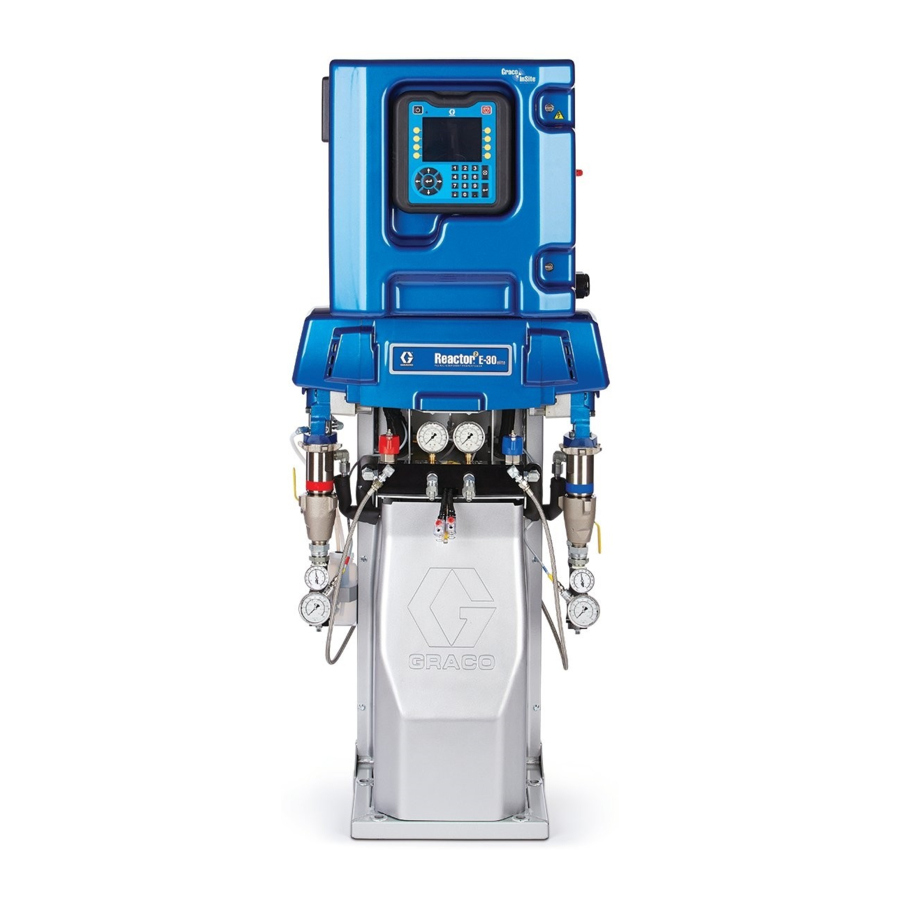

Graco Reactor 2 / 3 Handbuch

Inhalt

Wichtige Sicherheitshinweise

Lesen Sie alle Warnhinweise und Anweisungen in diesem Handbuch und den zugehörigen Handbüchern, bevor Sie das Gerät verwenden. Machen Sie sich mit der ordnungsgemäßen Steuerung und Verwendung des Geräts vertraut. Bewahren Sie diese Anweisungen auf.

Englische Handbücher und verfügbare Übersetzungen finden Sie unter www.graco.com.

Handbuchnummer Beschreibung
333024 Reactor 2 Reparaturhandbuch
3A8501 Reactor 3 Reparaturhandbuch

1.5:1 Verhältnis-Dosiereinrichtung

Für Reactor 2

  1. Befolgen Sie das Druckentlastungsverfahren in Ihrem Reactor 2 (333024) Reparaturhandbuch.
  2. Schalten Sie den Hauptschalter AUS.
  3. Installieren Sie den Pumpensatz (2008652) gemäß den Anweisungen zum Aus- und Einbau von Pumpen im Reactor 2 (333024) Handbuch. Installieren Sie den Pumpensatz auf der B-Seite für eine 1.5:1-Dosierung.

Information HINWEIS: Die A-Seiten-Pumpe muss als werkseitig installierte E-30 Pumpe/Gehäuse an der Maschine verbleiben.

  1. Aktualisieren Sie die Reactor 2 Software auf Version 4.03.005 oder neuer. Ein Software-Token ist im Kit 2008652 enthalten.

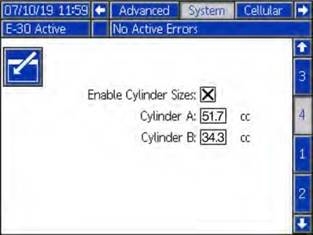

  2. Öffnen Sie die Einrichtungsmenüs im Reactor ADM und wählen Sie die Registerkarte System (System). Scrollen Sie nach unten zu Screen 4 (Bildschirm 4), um Cylinder Sizes (Zylindergrößen) zu aktualisieren.
  3. Um auf das Feld zuzugreifen und die gewünschten Änderungen vorzunehmen, drücken Sie
    1. Zylindergrößen aktivieren.
    2. Geben Sie die Zylinderwerte für die A- und B-Pumpen ein:
      Zylinder A: 51.7 cc
      Zylinder B: 34.3 cc
    3. Wenn die Änderungen abgeschlossen sind, verlassen Sie den Bearbeitungsmodus. Um den Bearbeitungsmodus zu verlassen, drücken Sie:
    4. Verlassen Sie anschließend die Einrichtungsmenüs und kehren Sie zum Home (Startbildschirm) zurück.

Für Reactor 3

  1. Befolgen Sie das Druckentlastungsverfahren in Ihrem Reactor 3 (3A8501) Reparaturhandbuch.
  2. Schalten Sie den Hauptschalter AUS.
  3. Installieren Sie den Pumpensatz (2008652) gemäß den Anweisungen zum Aus- und Einbau von Pumpen im Reactor 3 (3A8501) Handbuch. Installieren Sie den Pumpensatz auf der B-Seite für eine 1.5:1-Dosierung.

Information HINWEIS: Die A-Seiten-Pumpe muss als werkseitig installierte E-30 Pumpe/Gehäuse an der Maschine verbleiben.

  1. Aktualisieren Sie Pump Volume Sizes (Pumpenvolumengrößen) im Reactor ADM. Gehen Sie dazu zum Setup (Einrichtung) Menü.
    1.5:1 Verhältnis-Dosiereinrichtung - Für Reactor 3 - Schritt 1
  2. Wählen Sie System (System).
    1.5:1 Verhältnis-Dosiereinrichtung - Für Reactor 3 - Schritt 2
  1. Aktivieren Sie Custom Pump Sizes (Benutzerdefinierte Pumpengrößen).
    1.5:1 Verhältnis-Dosiereinrichtung - Für Reactor 3 - Schritt 3
  2. Geben Sie die A- und B-Pumpenvolumen ein:
    Pumpenvolumen A: 51.7 cc
    1.5:1 Verhältnis-Dosiereinrichtung - Für Reactor 3 - Schritt 4
    Pumpenvolumen B: 34.3 cc
    1.5:1 Verhältnis-Dosiereinrichtung - Für Reactor 3 - Schritt 5
  3. Wenn die Änderungen abgeschlossen sind, kehren Sie zum Home (Startbildschirm) zurück.

Referenzen

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Graco Reactor 2 / 3 Handbuch herunterladen
