Graco Reactor 3 Betriebsanleitung Seite 66

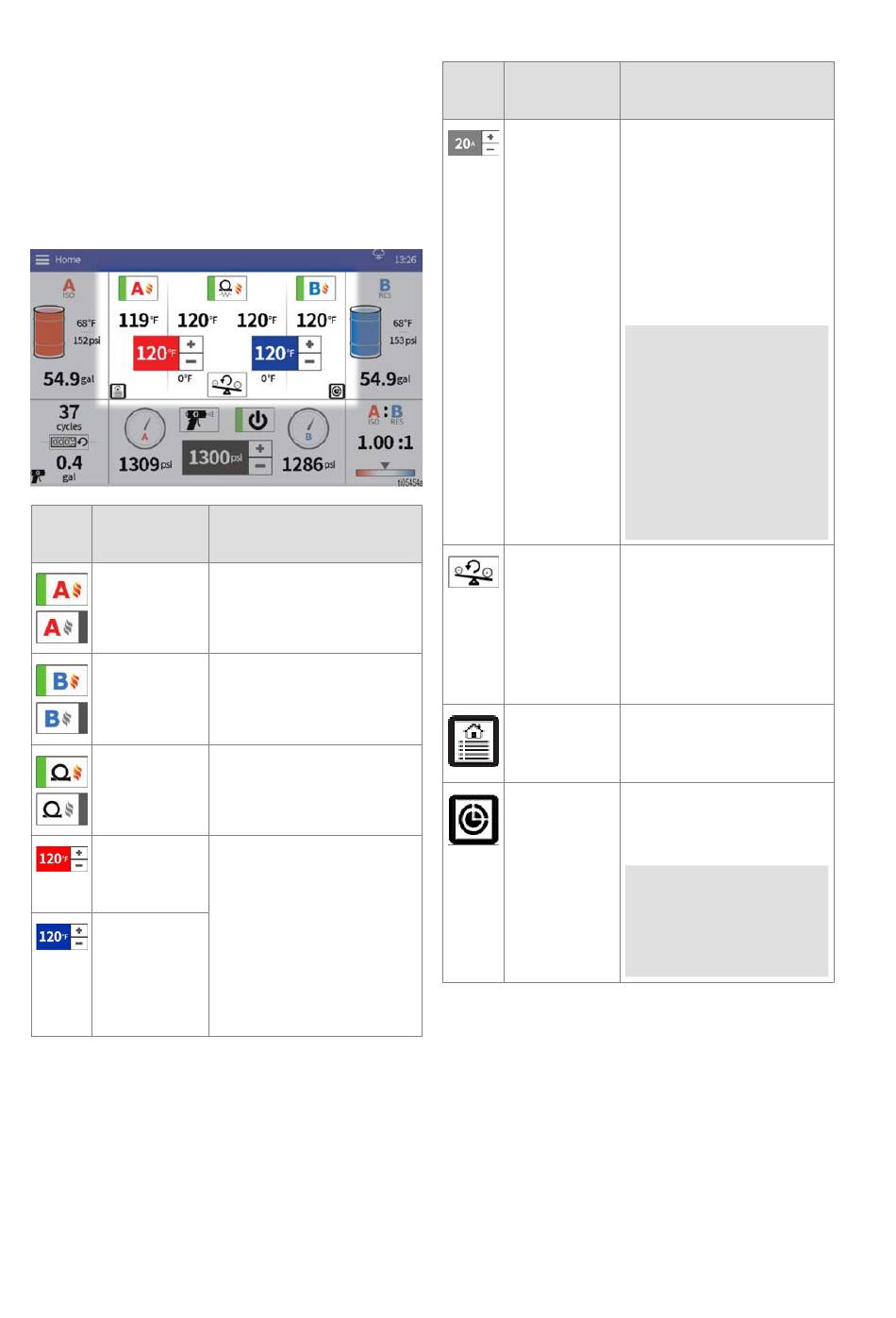

H O M E - B I L D S C H I R M
Den Startbildschirm für die Steuerung der
Betriebsfunktionen des Reactor® 3-Systems verwenden.
T E M P E R A T U R S T E U E R K O N S O L E
Die Temperatursteuerkonsole enthält Bedienelemente
für die Schlauchheizung und die A- und B-seitigen
Primärheizungen.
SYMB NAME
OL
Primäre
Heizung A
Ein/Aus
Primäre
Heizung B
Ein/Aus
Schlauchheizu
ng Ein/Aus
A (ISO)
Temperatur-
Sollwert
B (RES)
Temperatur-
Sollwert
X 0 4 4 0 7 2 | R e v i s i o n A
E R W E I T E R T E S A N Z E I G E M O D U L ( A D M )
BESCHREIBUNG
Antippen, um den Zustand
der Primärheizung A
umzuschalten.
Antippen, um den Zustand
der Primärheizung B
umzuschalten.
Antippen, um den
Heizzustand des Schlauchs
umzuschalten.
Auf +/- tippen, um den
Sollwert um ein Grad
einzustellen. +/- gedrückt
halten, um den Sollwert
schnell einzustellen. Auf
die Zahl tippen, um ein Pop-
up-Fenster zu öffnen und
den Sollwert direkt
einzugeben.
SYMB NAME
OL
Schlauchstro
m-Sollwert
Automatischer
Druckausgleic
h
Temperaturoff
sets
zurücksetzen
Tastenkürzel
für Auftrag
Tastenkürzel
für die
Dosierung
BESCHREIBUNG
Auf +/- tippen, um den
Sollwert um ein Ampere
einzustellen. +/- gedrückt
halten, um den Sollwert
schnell einzustellen. Auf
die Zahl tippen, um ein Pop-
up-Fenster zu öffnen und
den Sollwert direkt
einzugeben.
HINWEIS:
Die Schaltfläche
Schlauchstromsollwert
wird nur angezeigt, wenn
der
Schlauchsteuerungsmodus
in den Setup-
Einstellungen auf Manuell
eingestellt ist.
Antippen, um die
Temperatur-Offset-Werte
für den automatischen
Druckausgleich
zurückzusetzen (links und
rechts von dieser
Schaltfläche).
Tippen, um zum Bildschirm
Protokolle > Auftrag zu
gelangen.
Tippen, um zum Bildschirm
Einrichtung > Dosierbetrieb
zu gelangen.
HINWEIS:
Nur sichtbar, wenn die
Dosierfunktion aktiviert
ist.
