M A T E R I A L Z I R K U L A T I O N
Z I R K U L A T I O N D U R C H D A S R E A C T O R -
G E R Ä T
B EM ERKUN G
Kein Material zirkulieren lassen, das ein Treibmittel
enthält, ohne zuvor mit dem Materialhersteller über
die zulässigen Temperaturwerte für dieses Material
gesprochen zu haben.
HINWEIS:
Eine optimale Wärmeübertragung wird bei geringeren
Materialdurchflüssen erreicht, wenn als Soll-
Temperatur die gewünschte Fasstemperatur
festgelegt wird. Um Material durch den
Pistolenverteiler zirkulieren zu lassen und den
Schlauch vorzuheizen, siehe Zirkulation durch
Pistolenverteiler.
1. Die Zirkulationsleitungen zurück zum jeweiligen
Zufuhrfass für die Komponente A oder B leiten.
Siehe Typische Installation mit Zirkulation vom
System-Materialverteiler zum Fass. Schläuche
verwenden, die für den zulässigen
Betriebsüberdruck dieses Geräts ausgelegt sind.
Siehe Technische Spezifikationen.
2. Die Anweisungen unter Inbetriebnahme befolgen.
Um Verletzungen durch Materialeinspritzung
unter die Haut oder Spritzer zu vermeiden,
keine Absperrhähne nach den
Druckentlastungs-/Spritzventilen (SA, SB)
installieren. Die Ventile dienen als
Überdruck-Entlastungsventile, wenn sie auf
SPRITZEN eingestellt sind. Die Leitungen
müssen immer offen sein, damit die Ventile
automatisch den Druck entlasten können,
wenn das Gerät in Betrieb ist.
X 0 4 4 0 7 2 | R e v i s i o n A
WAR NUNG
B E T R I E B

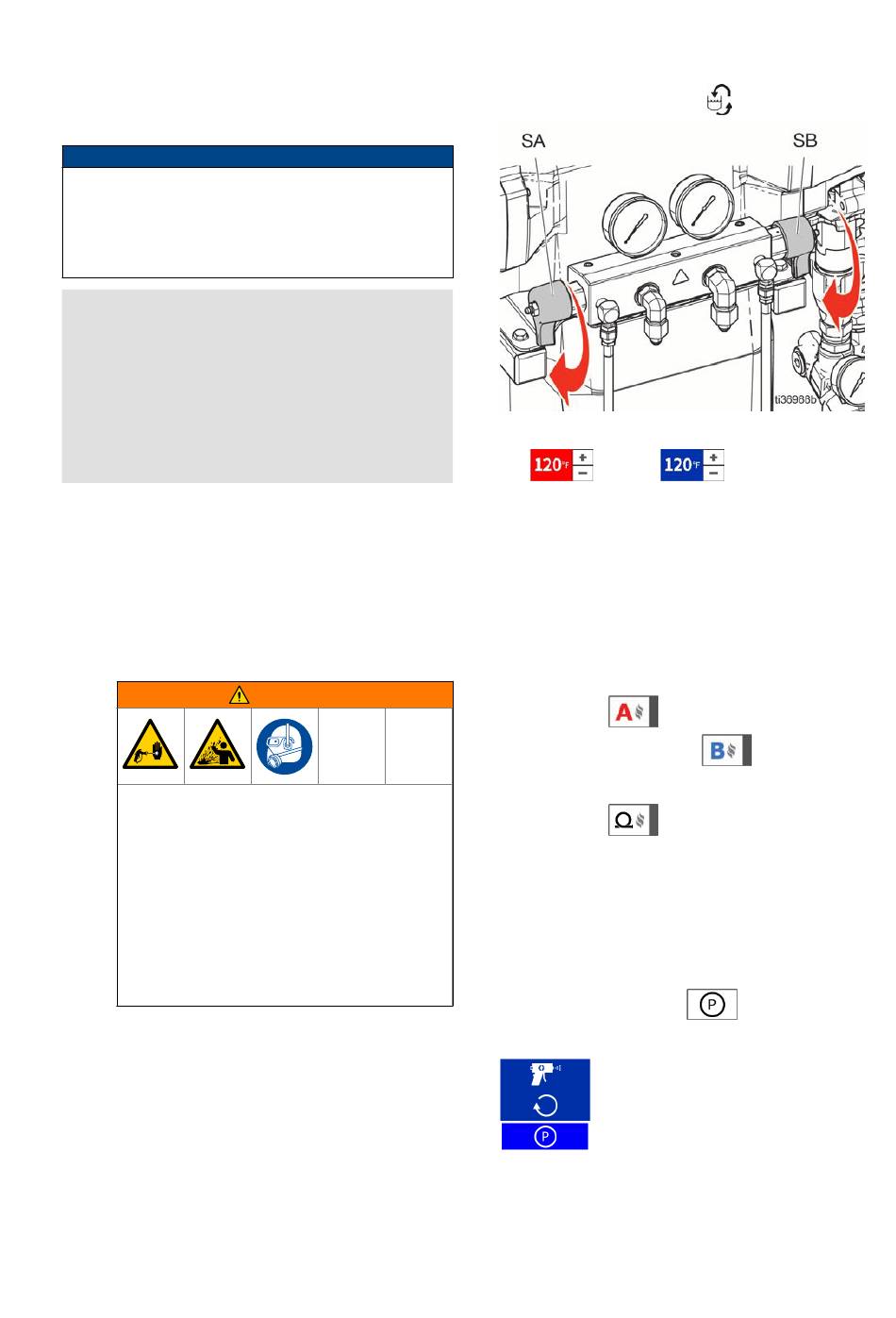

3. Die Druckentlastungs-/Spritzventile (SA, SB) auf
Druckentlastung/Zirkulation
4. Tippen Sie auf +/-, um die Zieltemperaturen für
ISO
Bildschirm einzustellen.
5. Verwenden Sie den Tippbetrieb für die
Materialzirkulation, bis die gewünschte
Fasstemperatur für die ISO- und RES-
Temperaturen ihre jeweiligen Zielwerte erreicht
hat. Bei Reactor-Systemen kann das gesamte
System im Tippbetrieb arbeiten, oder die A- und B-
seitigen Förderpumpen können separat in den
Tippbetrieb versetzt werden. Siehe Tippbetrieb.
6. Tippen Sie auf
einzuschalten (ON) und auf
Heizzone einzuschalten (ON).
7. Tippen Sie auf
einzuschalten (ON).
8. Stellen Sie die Zieltemperaturen für die
gewünschte Spritztemperatur von ISO und RES
ein. Warten Sie, bis die Messwerte der
Materialtemperatur die eingestellte
Zieltemperatur erreichen.
9. Auf Pumpenmodus tippen
10. Spritzmodus im Dropdown-Menü auswählen.
stellen.
und RES auf dem ADM-
, um die ISO-Heizzone
, um die RES-
, um die Schlauchheizung
.
