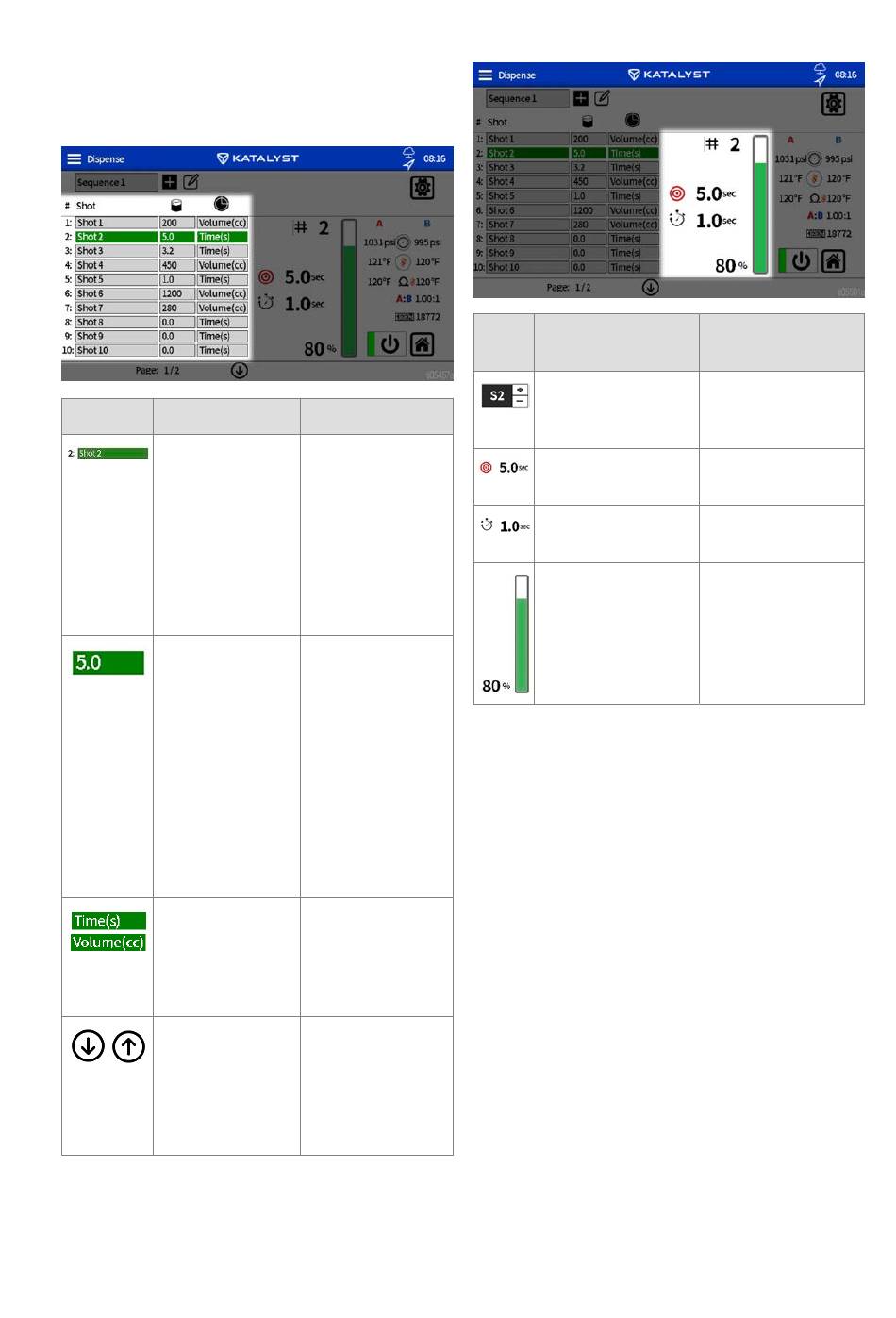

S C H U S S - B E D I E N F E L D
Das Shot-Bedienfeld wird zum Erstellen oder Ändern
von Schüssen verwendet.
SYMBOL NAME
Schussbezeichnun
g
Schuss-Dosierwert Tippen, um den
Schussmodus
Seite nach unten/
nach oben
S C H U S S - S T A T U S F E L D
Das Schuss-Statusfeld zeigt den Status des aktiven
Schusses an.
X 0 4 4 0 7 2 | R e v i s i o n A
E R W E I T E R T E S A N Z E I G E M O D U L ( A D M )
BESCHREIBUNG
Tippen, um die
Schussbezeichnun
g zu erstellen oder
zu ändern. Den
grün markierten
Schuss aktivieren.
Jede Sequenz kann
bis zu 20 Schüsse
enthalten.
Schusswert zu
ändern. Ein
zeitbasierter
Schuss kann
0,1-9.999,9
Sekunden
betragen. Ein
volumenbasierter
Schuss kann 200–
99.999 cm³
betragen.
Tippen, um
entweder den Zeit-
oder den
Volumenmodus
auszuwählen.
Tippen, um
Schüsse 1–10
(Seite 1) oder
Schüsse 11–20
(Seite 2)
anzuzeigen.
SYMB NAME
OL
Aktiver Schuss
Zielwert
Schuss-Status
Schuss-Status
BESCHREIBUNG
Tippen, um den
aktiven Schuss zu
ändern
Zielwert für den
aktiven Schuss.
Verbleibender Teil
des Schusses.
Anteil des bereits
abgegebenen
Schusses
(Darstellung
in Prozent und als
Balkendiagramm).
