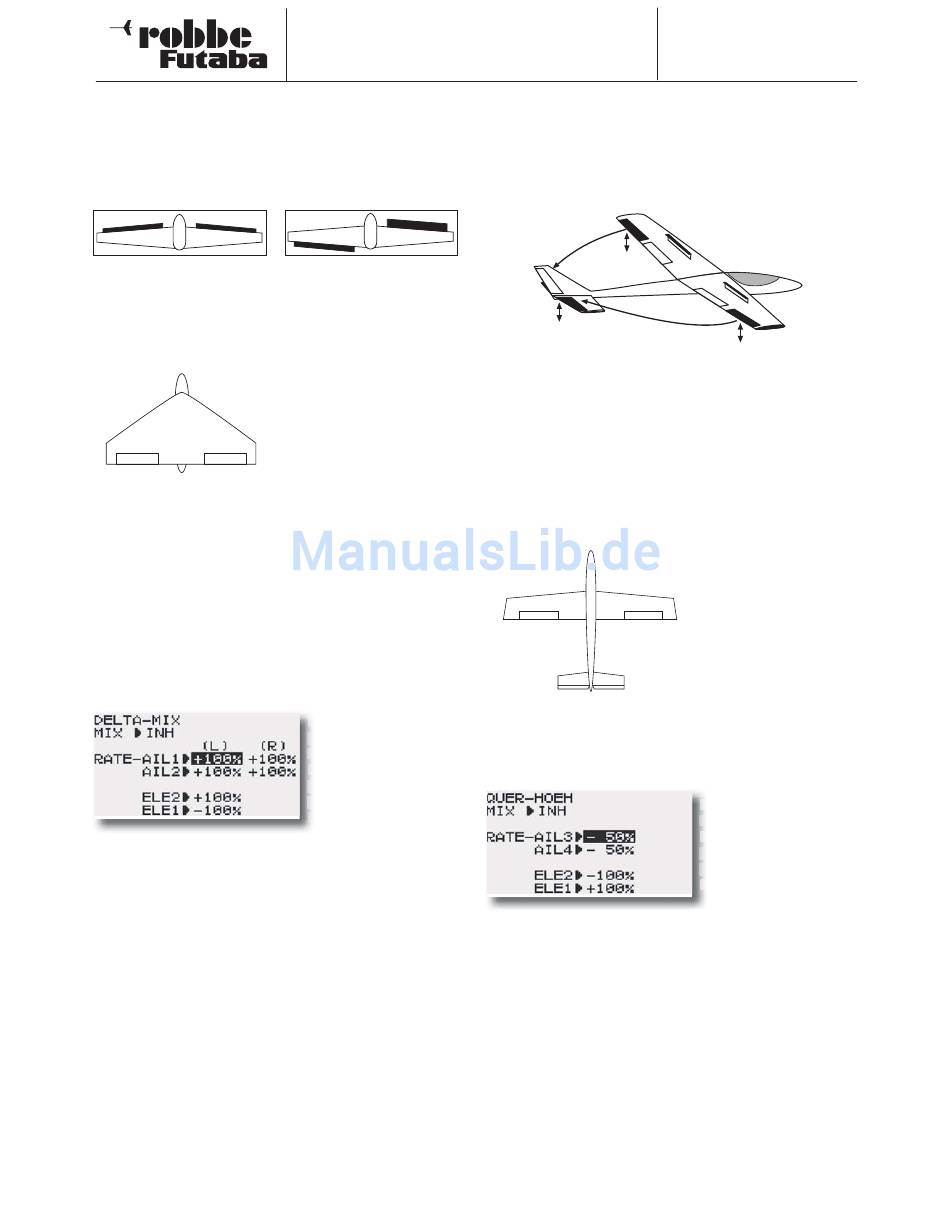

7.23 DELTA-MIX (DELTA-MISCHER)
Diese Funktion wird für Delta- oder Nurflügel-Flugmodelle
benötigt. Dabei werden für die zwei kombinierten Quer-/
Höhenruder zwei Servos eingesetzt, der Mischer steuert diese
dann entsprechend den Vorgaben des Piloten an.
Höhenruder-Ausschlag
Bei Betätigung des Höhenrudersteuerknüppels laufen die Ser-
vos gleichsinnig, bei Querruderbetätigung gegensinnig. Die
Servos sind am Empfängeranschluss 1 und 2 anzustecken.
Die Mischanteile (Wege) sind
für die Quer- und Höhenruder-
funk- tion jeweils getrennt ein-
stellbar.
Das linke Querruderservo muss
mit dem Empfängerausgang 1
Kanal 2
Kanal 1
(AIL) und das rechte mit dem
AIL 2
AIL 1
Kanal 2 (ELE) verbunden wer-
ELE 1
ELE 2
den.
Der Delta-Mischer kann nicht gleichzeitig mit dem V-Leit-
werks-Mischer bzw. Flaperon, Diff oder Quer-Hoeh betrie-
ben werden, diese Funktionen schließen sich gegenseitig
aus. Die Displays sind gesperrt, es erscheint der Warnhinweis
"Other WING mix "ON". Die zuletzt aufgerufene Funktion hat
Priorität.
Im Menü muss mit dem Cursor das 'DELTA-MIX' Menü ausge-
wählt und durch einen Druck auf den Cursor bestätigt werden.
Mit der "+" bzw. „-" Taste wird der Mischer aktiviert. Im Display
wird 'ACT' angezeigt. Bei deaktivierter Option steht in der ent-
sprechenden Zeile des Menüs 'INH.'
Danach bewegen Sie den Querruderknüppel nach rechts
und geben mit der "+" bzw. „-" Taste den Weg für diesen
Querruderaus schlag als %-Wert vor. Danach nehmen Sie die
gleiche Prozedur für den linken Quer ruderausschlag vor.
Anschließend geben Sie die Werte für die Höhenruder ein.
Auch das erfolgt nach Auswahl mit dem Cursor. Der Einstell-
bereich liegt für alle Ausschläge jeweils zwischen -120 % und
+120 %. Die Voreinstellung beträgt -100 %. Beim Höhenruder-
servo am Kanal 2 liegt sie bei +100 %. Durch eine Betätigung
der "+" und „-" Taste von min. 1 Sek. gelangt man jeweils zur
Grundeinstellung zurück.
Auch diese Funktion sollte nach der Programmierung genau
überprüft werden. Dabei ist besonders darauf zu achten, dass
der Servoweg nicht mechanisch begrenzt wird, da Steuerfunk-
tionen auf 1 Servo gemischt werden.
T10J
Querruder-Ausschlag
M
Mit dem Cursor und dem
S
Steuerknüppel erfolgt die
A
Auswahl innerhalb des
M
Menüs. Mit einer Betä-
ti
tigung der 'End'-Taste
ge langen Sie zurück zum
g
M
Menü.
34
7.24 QUER-HOEHENRUDER MISCHER (QUER-HOEH)
Diese Funktion vermischt zum einen 2 getrennte Höhenruder
zu einer Funktion, zum anderen werden die Höhenruder bei
Betätigung der Querruderfunktion ebenfalls als Querruder mit
angesteuert. Dies bewirkt präzisere Rollfiguren des Modells.
Beachten Sie bitte, dass zur Steuerung aller 4 Servos als
Querruder zusätzlich einer der Mischer QUER-DIFF oder
FLAPERON aktiv sein muss. Dieser Mischer kann nicht
zusammen mit dem Mischer "GAS->NADEL" betrieben
werden, weil gleiche Kanäle bzw. Empfänger-Ausgänge
benutzt werden. Die Funktionen der Mischer "V-LEIT-
WRK", "DELTA-MIX" und "QUER-HOEH" schließen sich
gegenseitig aus, so dass nur einer dieser Mischer aktiv
sein kann. Die zuletzt aktivierte Funktion dominiert und
deaktiviert die anderen Optionen (Anzeige: Other Wing
mix "ON").
Kanal 1
Kanal 7 (6)
Kanal 2
Kanal 8
QUE 3
QUE 4
HOE 1
HOE 2
aktiviert werden. Dazu wird die 1. Zeile im QUER-HOEH-Menü
angewählt und die Funktion mit dem Cursor bestätigt. Im Dis-
play wird dann 'ACT' statt 'INH' angezeigt, der Mischer ist akti-
viert.
Dann wird mit der "+" und „-" Taste der Weg für das 3. Quer-
D
i d
it d
" "
d " T
ruder (AIL3) d.h. für die linke Höhenruderklappe gesetzt.
Anschließend wird diese Prozedur für das 4. Querruder (AIL4)
bzw. rechte Höhenruderklappe wiederholt. Der mögliche Ein-
stellbereich liegt zwischen -100 % und +100 %. Die Vorein-
stellungen be tragen jeweils -50 %. Danach müssen ebenfalls
mit der "+" und „-" Taste die gewünschten Höhenruderwege
(ELE2 und ELE1) einprogrammiert werden. Der Einstellbereich
beträgt für beide Höhenruderflächen -100 % bis +100 %. Das
ELE2 ist mit -100 % und das ELE1 mit +100 % voreingestellt.
Alle Werte werden auf die Grundeinstellung zurück ge setzt,
wenn die "+" und „-" Taste für min. 1 Sek. gedrückt wird. Auch
diese Funktion sollte unbedingt vor dem ersten Start genau
überprüft werden. Dabei muss sichergestellt sein, dass der
Servoweg nicht mechanisch begrenzt wird.
ACRO Menü
Die Quer- und Höhenru-
derausschläge werden
unabhängig voneinander
eingestellt. Dazu die bei-
den Höhen ruderservos an
den Empfängerausgängen
2 und 8 anschließen.
Auch diese Funktion muss
nach der Auswahl zuerst
Mit dem Cursor erfolgt die
M
A
Auswahl innerhalb des
M
Menüs. Mit einer Betä-
ti
tigung der 'End'-Taste
g
ge langen Sie zurück zum
M
Menü.
t d
