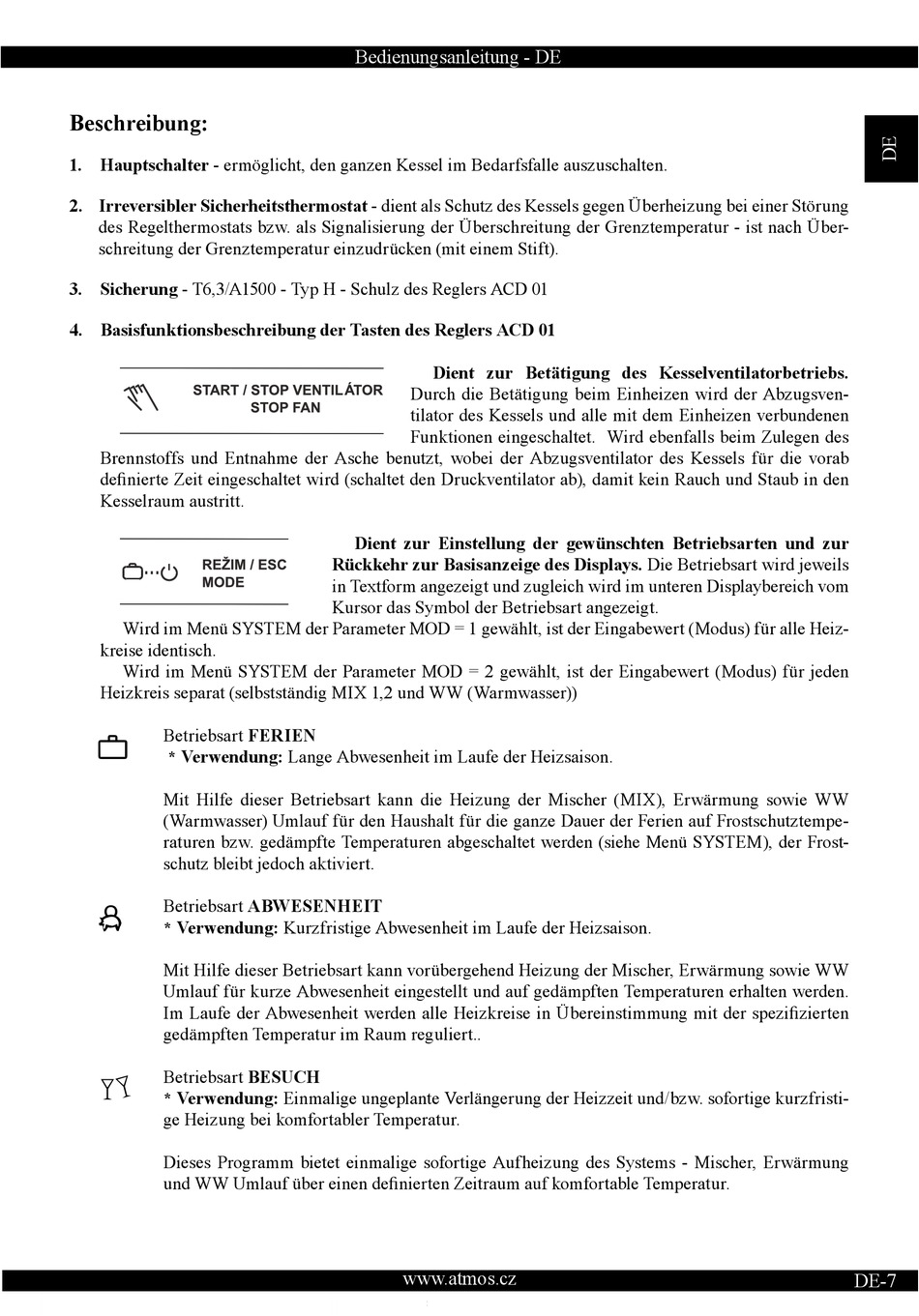

Beschreibung:

1. Hauptschalter - ermöglicht, den ganzen Kessel im Bedarfsfalle auszuschalten.
2. Irreversibler Sicherheitsthermostat - dient als Schutz des Kessels gegen Überheizung bei einer Störung
des Regelthermostats bzw. als Signalisierung der Überschreitung der Grenztemperatur - ist nach Über-
schreitung der Grenztemperatur einzudrücken (mit einem Stift).
3. Sicherung - T6,3/A1500 - Typ H - Schulz des Reglers ACD 01
4. Basisfunktionsbeschreibung der Tasten des Reglers ACD 01
Brennstoffs und Entnahme der Asche benutzt, wobei der Abzugsventilator des Kessels für die vorab
definierte Zeit eingeschaltet wird (schaltet den Druckventilator ab), damit kein Rauch und Staub in den
Kesselraum austritt.
Wird im Menü SYSTEM der Parameter MOD = 1 gewählt, ist der Eingabewert (Modus) für alle Heiz-
kreise identisch.
Wird im Menü SYSTEM der Parameter MOD = 2 gewählt, ist der Eingabewert (Modus) für jeden
Heizkreis separat (selbstständig MIX 1,2 und WW (Warmwasser))
Betriebsart FERIEN

* Verwendung: Lange Abwesenheit im Laufe der Heizsaison.

Mit Hilfe dieser Betriebsart kann die Heizung der Mischer (MIX), Erwärmung sowie WW
(Warmwasser) Umlauf für den Haushalt für die ganze Dauer der Ferien auf Frostschutztempe-
raturen bzw. gedämpfte Temperaturen abgeschaltet werden (siehe Menü SYSTEM), der Frost-

schutz bleibt jedoch aktiviert.

Betriebsart ABWESENHEIT

* Verwendung: Kurzfristige Abwesenheit im Laufe der Heizsaison.


Mit Hilfe dieser Betriebsart kann vorübergehend Heizung der Mischer, Erwärmung sowie WW
Umlauf für kurze Abwesenheit eingestellt und auf gedämpften Temperaturen erhalten werden.


Im Laufe der Abwesenheit werden alle Heizkreise in Übereinstimmung mit der spezifizierten
gedämpften Temperatur im Raum reguliert..


Betriebsart BESUCH

* Verwendung: Einmalige ungeplante Verlängerung der Heizzeit und/bzw. sofortige kurzfristi-

ge Heizung bei komfortabler Temperatur.


Dieses Programm bietet einmalige sofortige Aufheizung des Systems - Mischer, Erwärmung

und WW Umlauf über einen definierten Zeitraum auf komfortable Temperatur.



Bedienungsanleitung - DE
Dient zur Betätigung des Kesselventilatorbetriebs.
Durch die Betätigung beim Einheizen wird der Abzugsven-
tilator des Kessels und alle mit dem Einheizen verbundenen
Funktionen eingeschaltet. Wird ebenfalls beim Zulegen des
Dient zur Einstellung der gewünschten Betriebsarten und zur
Rückkehr zur Basisanzeige des Displays. Die Betriebsart wird jeweils
in Textform angezeigt und zugleich wird im unteren Displaybereich vom
Kursor das Symbol der Betriebsart angezeigt.
