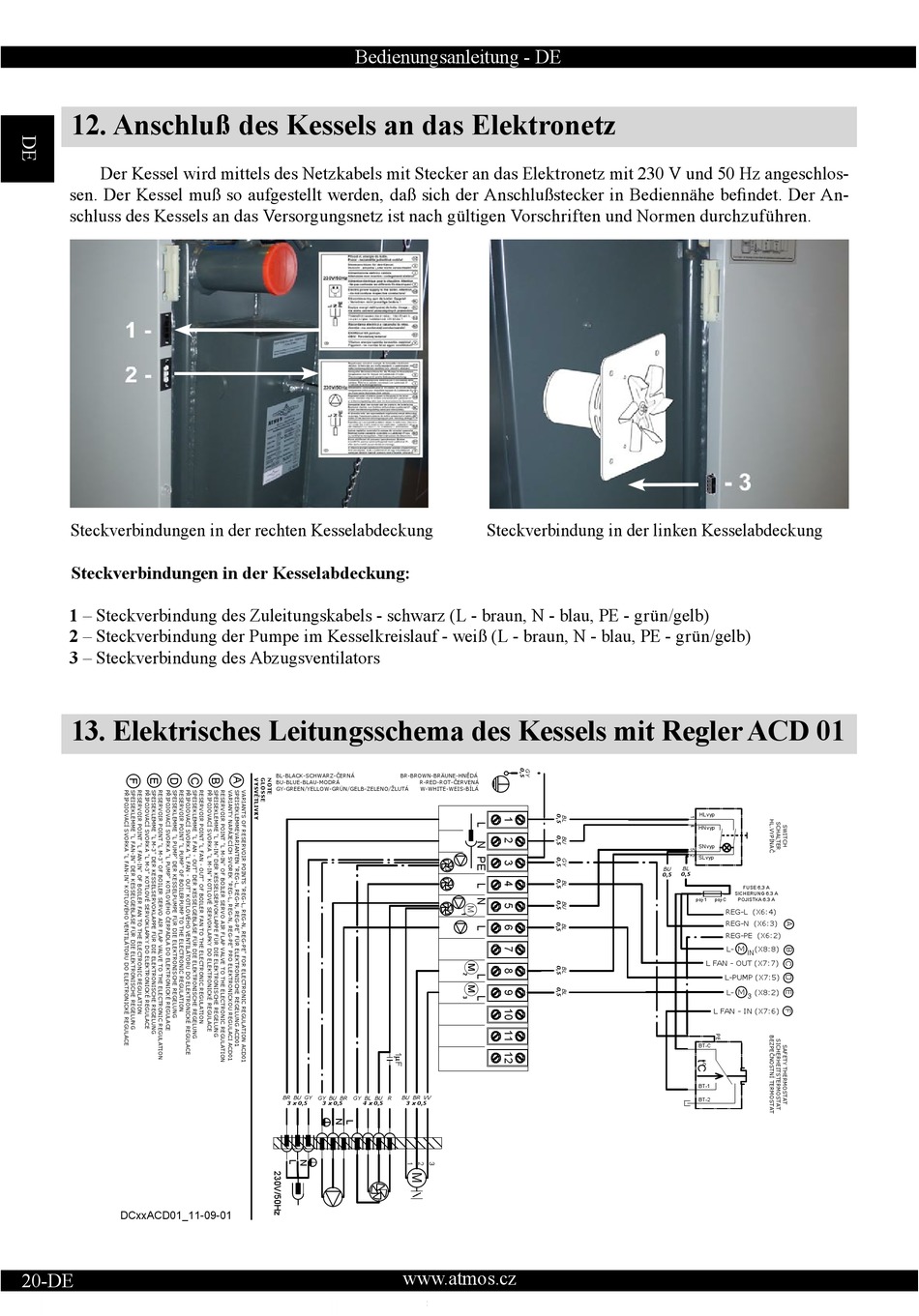

12. Anschluß des Kessels an das Elektronetz
Der Kessel wird mittels des Netzkabels mit Stecker an das Elektronetz mit 230 V und 50 Hz angeschlos-
sen. Der Kessel muß so aufgestellt werden, daß sich der Anschlußstecker in Bediennähe befindet. Der An-
schluss des Kessels an das Versorgungsnetz ist nach gültigen Vorschriften und Normen durchzuführen.
Steckverbindungen in der rechten Kesselabdeckung
Steckverbindungen in der Kesselabdeckung:
1 – Steckverbindung des Zuleitungskabels - schwarz (L - braun, N - blau, PE - grün/gelb)
2 – Steckverbindung der Pumpe im Kesselkreislauf - weiß (L - braun, N - blau, PE - grün/gelb)
3 – Steckverbindung des Abzugsventilators

13. Elektrisches Leitungsschema des Kessels mit Regler ACD 01

DCxxACD01_11-09-01
20-DE
Bedienungsanleitung - DE



            
   
www.atmos.cz
Steckverbindung in der linken Kesselabdeckung
HLvyp
HNvyp
SNvyp
SLvyp


 
FUSE 6,3 A
SICHERUNG 6.3 A
poj-1 poj-C POJISTKA 6.3 A



  IN


  3

BT-C
BT-1
BT-2
