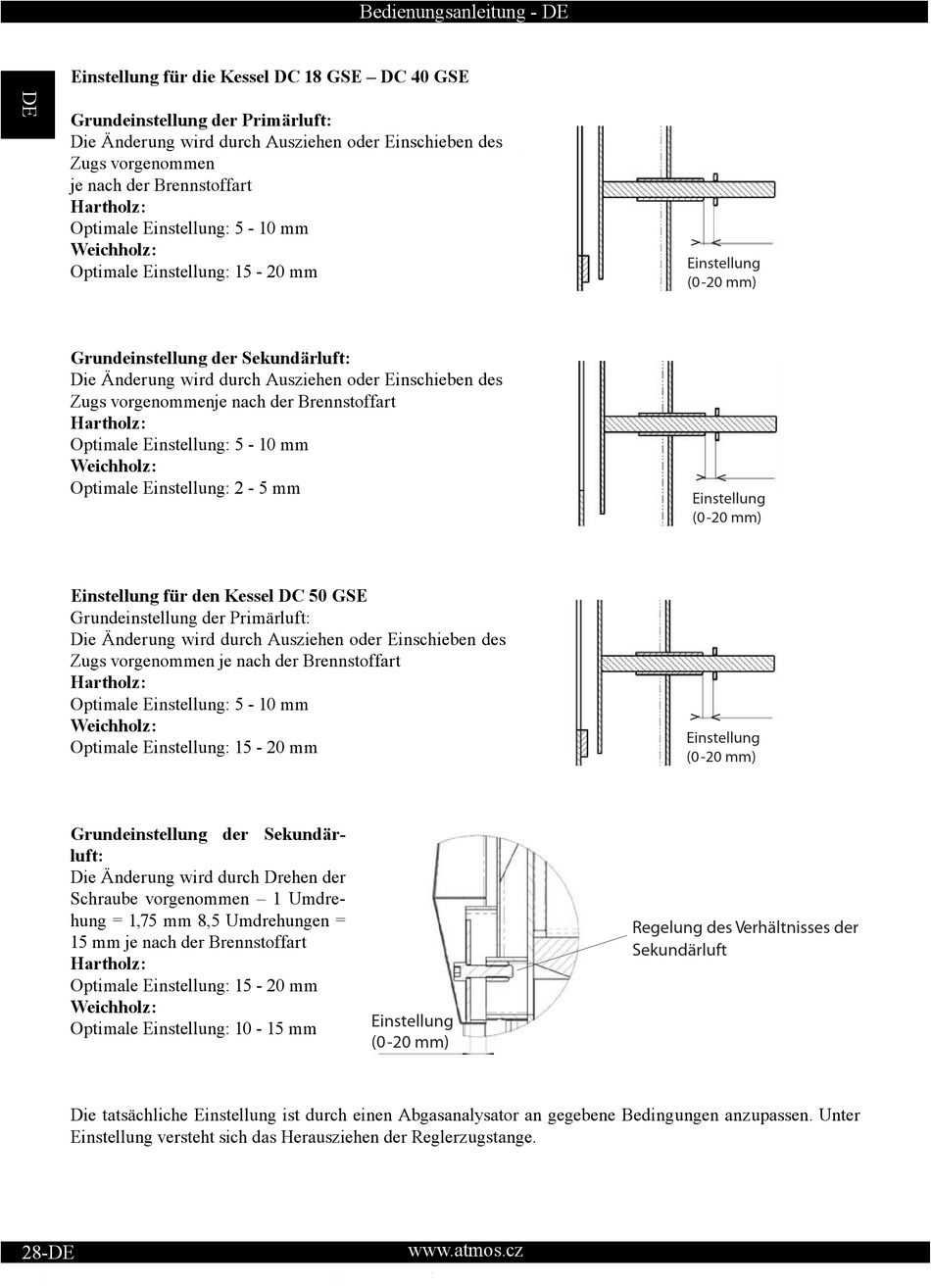

ATMOS DC 18 GSE Bedienungsanleitung Seite 29

Einstellung für die Kessel DC 18 GSE – DC 40 GSE
Grundeinstellung der Primärluft:
Die Änderung wird durch Ausziehen oder Einschieben des
Zugs vorgenommen
je nach der Brennstoffart
Hartholz:
Optimale Einstellung: 5 - 10 mm
Weichholz:
Optimale Einstellung: 15 - 20 mm
Grundeinstellung der Sekundärluft:
Die Änderung wird durch Ausziehen oder Einschieben des
Zugs vorgenommenje nach der Brennstoffart
Hartholz:
Optimale Einstellung: 5 - 10 mm
Weichholz:
Optimale Einstellung: 2 - 5 mm
Einstellung für den Kessel DC 50 GSE
Grundeinstellung der Primärluft:
Die Änderung wird durch Ausziehen oder Einschieben des
Zugs vorgenommen je nach der Brennstoffart
Hartholz:
Optimale Einstellung: 5 - 10 mm
Weichholz:
Optimale Einstellung: 15 - 20 mm
Grundeinstellung der Sekundär-
luft:
Die Änderung wird durch Drehen der
Schraube vorgenommen – 1 Umdre-
hung = 1,75 mm 8,5 Umdrehungen =
15 mm je nach der Brennstoffart
Hartholz:
Optimale Einstellung: 15 - 20 mm
Weichholz:
Optimale Einstellung: 10 - 15 mm
Die tatsächliche Einstellung ist durch einen Abgasanalysator an gegebene Bedingungen anzupassen. Unter
Einstellung versteht sich das Herausziehen der Reglerzugstange.
28-DE
Bedienungsanleitung - DE
�����������
�� �������
www.atmos.cz
�����������
�� �������
�����������
�� �������
�����������
�� �������
�����������
�� �������
�����������
�� �������
�����������
�� �������
�����������
�� �������
�����������
�� �������
�����������
�� �������
�����������
�� �������
�����������
�� �������
������������������������������
������������
�����������
�����������������������
�����������
����������������
�����������
����������������
������������������
�����������
�����������
������������������
������������������
