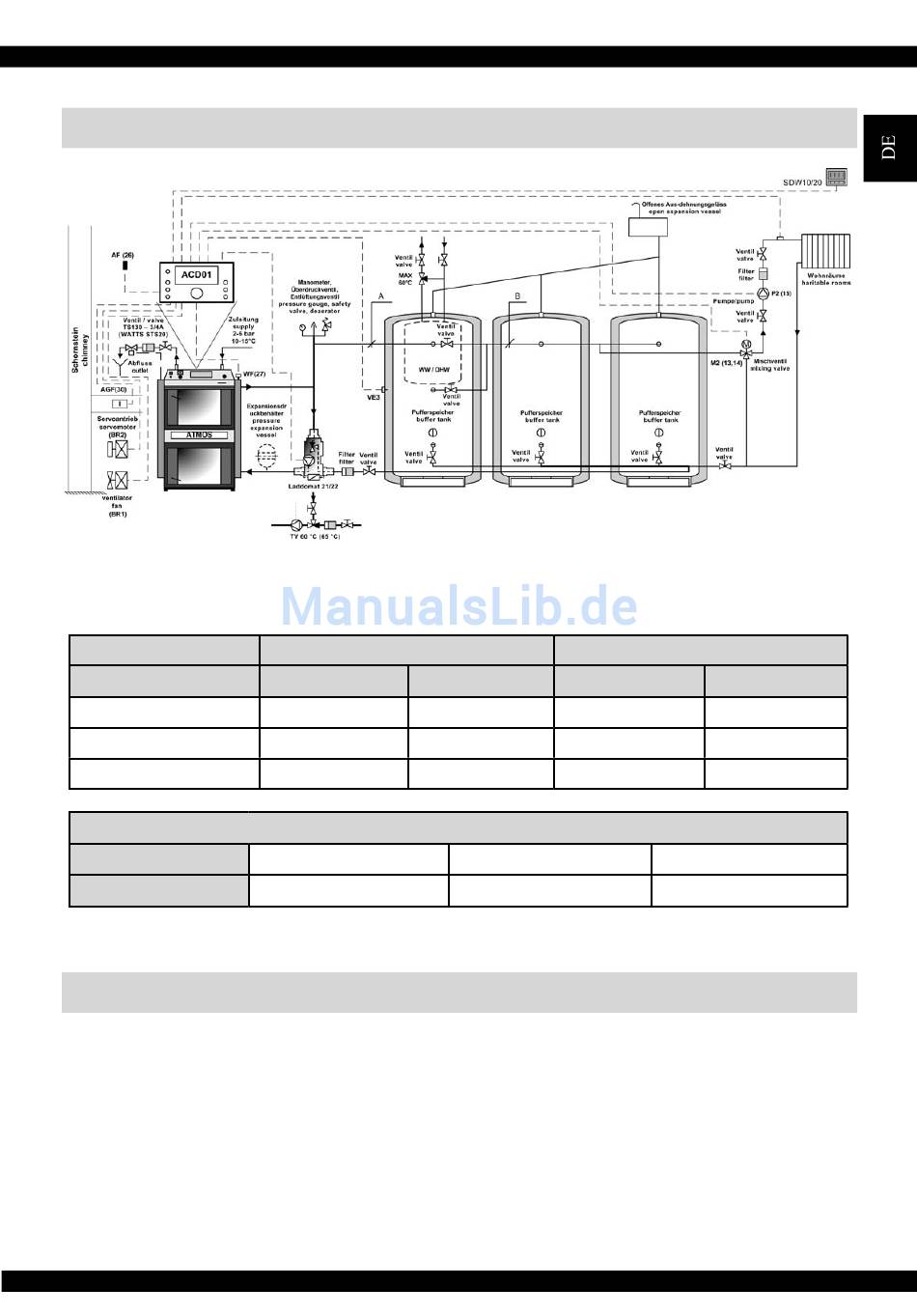

18. Anschlußschema des Kessels mit den Pufferspeichern
Der Kessel kann mit dem offenen oder geschlossenem Ausdehnungsgefäß angeschlossen werden.
Durchmesser der Rohrleitungen für das Verbinden mit den Pufferspeichern
Leistung des Kessels
18 – 25 kW
30 – 40 kW
50 – 75 kW
PUFFERSPEICHER - MINDESTVOLUMEN
Leistung (kW)
Volumen (l)

19. Betrieb des Systems mit Pufferspeichern

Der Kessel arbeitet bei voller Leistung (bei 2 bis 4 Füllungen) je nach dem Inhalt des Akkumulatoren
bis zu dessen Aufladung, wenn wir den Kessel bis zum Ende brennen lassen. Des weiteren entnehmen wir
mittels des Dreiwegeventils die Wärme nur noch aus dem Behälter, und zwar während der Zeit, die der Größe
des Pufferspeichern und der Außentemperatur entspricht. In der Heizzeit (unter Einhaltung der Mindestvolu-
mina der Pufferspeichern – siehe Tabelle) kann dies 1 – 3 Tage betragen. Kann keine Akkumulation genutzt
werden, empfehlen wir wenigstens 1 Kammer (500 l) als Ausgleichsbehälter. Er dient dem Ausgleichen der
Kesselleistung.
Bedienungsanleitung - DE
Teil A
in Kupfer in Stahl
28x1 25 (1")
28x1 25 (1")
35x1,5 32 (5/4")
20 - 25
1500 - 2000
