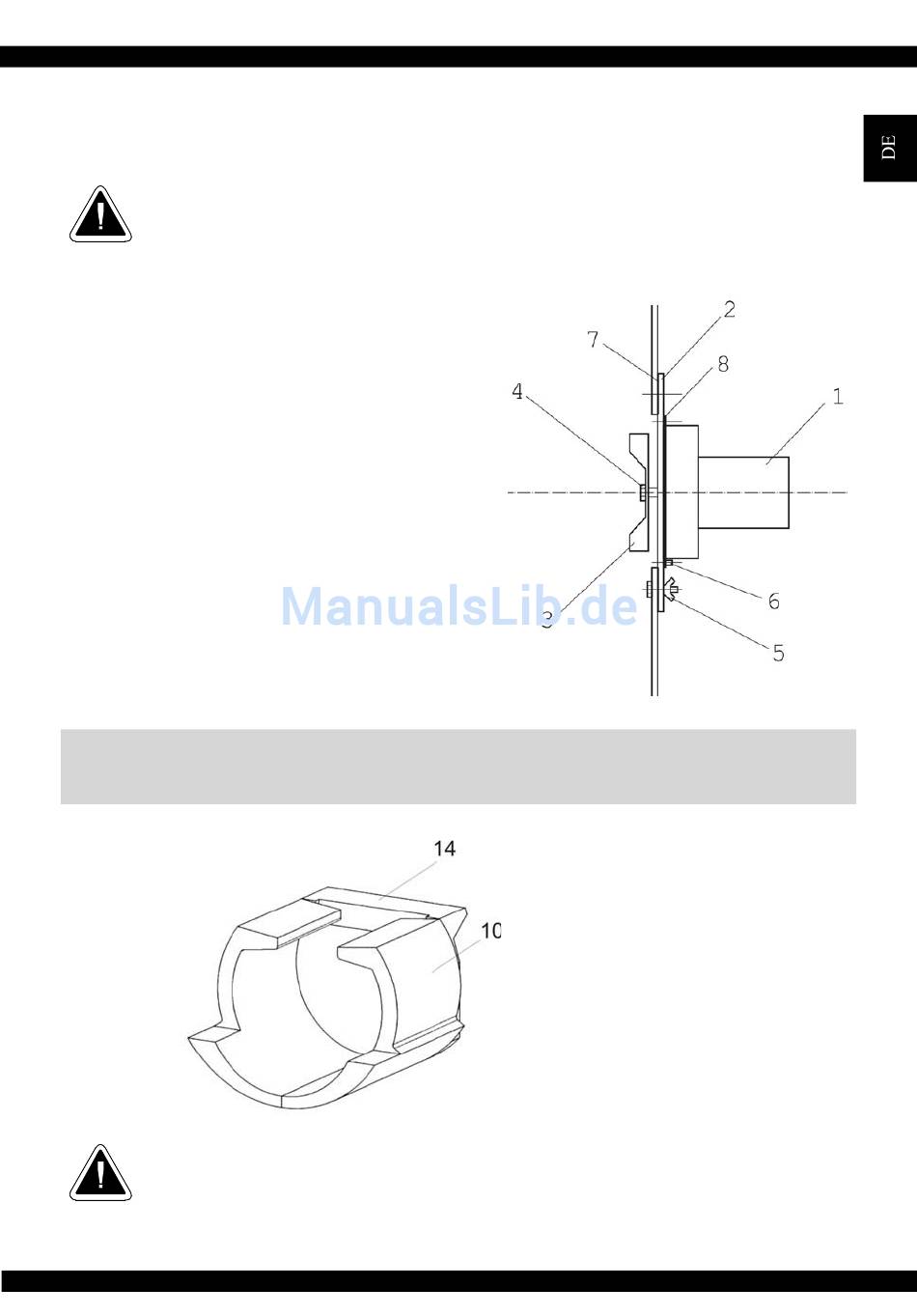

Schema des Abzugsventilators

ACHTUNG – Montage Abzugsventilator (S) Abzugsventilator mit Dichtungen (erst die Grosse,dann
die kleine Dichtung) auf die Gebläseöffnung stecken und mit Hilfe der Flügelmuttern befestigen.
Den vormontierten 4 - poligen Stecker für die Stromversorgung an die Anschlussleiste der Kessel-
rückseite aufstecken.
1 – Motor
2 – Scheibe
3 – Umlaufrad
4 – Mutter mit Linksgewinde und Unterlegscheibe
5 – Flügelmutter
6 – Schraube
7 – Große Dichtung
8 – Kleine Dichtung
4. Einsetzen der keramischen Formsteine in den Feuerungs-
raum des Kessels
Für Typ:
DC 18 GSE
DC 22 GSE
DC 25 GSE
DC 30 GSE
DC 40 GSE
DC 50 GSE
ACHTUNG - hintere Rückwand 14 nicht umdrehen (zB. bei Transport oder Keramikaustausch)
Wäre die Rückwand mit der Kante nach vorne (zur Tür) eingesetzt,ist der Abgasstutzen in Rauchka-
nal verstopft! So kann nicht der Kessel brennen.
Bedienungsanleitung - DE
www.atmos.cz
Der Formstein (kugelförmiger Raum) muss
so zusammengesetzt werden, dass der Vor-
derteil des Formsteins 3 cm von dem vorde-
ren Kesselteil entfernt ist.
Zu beachten - die hintere Front des kugelför-
migen Raumes soll nicht gedreht werden.
10. Keramik - kugelförmiger Raum (L + R)
14. Keramik - die hintere Front
