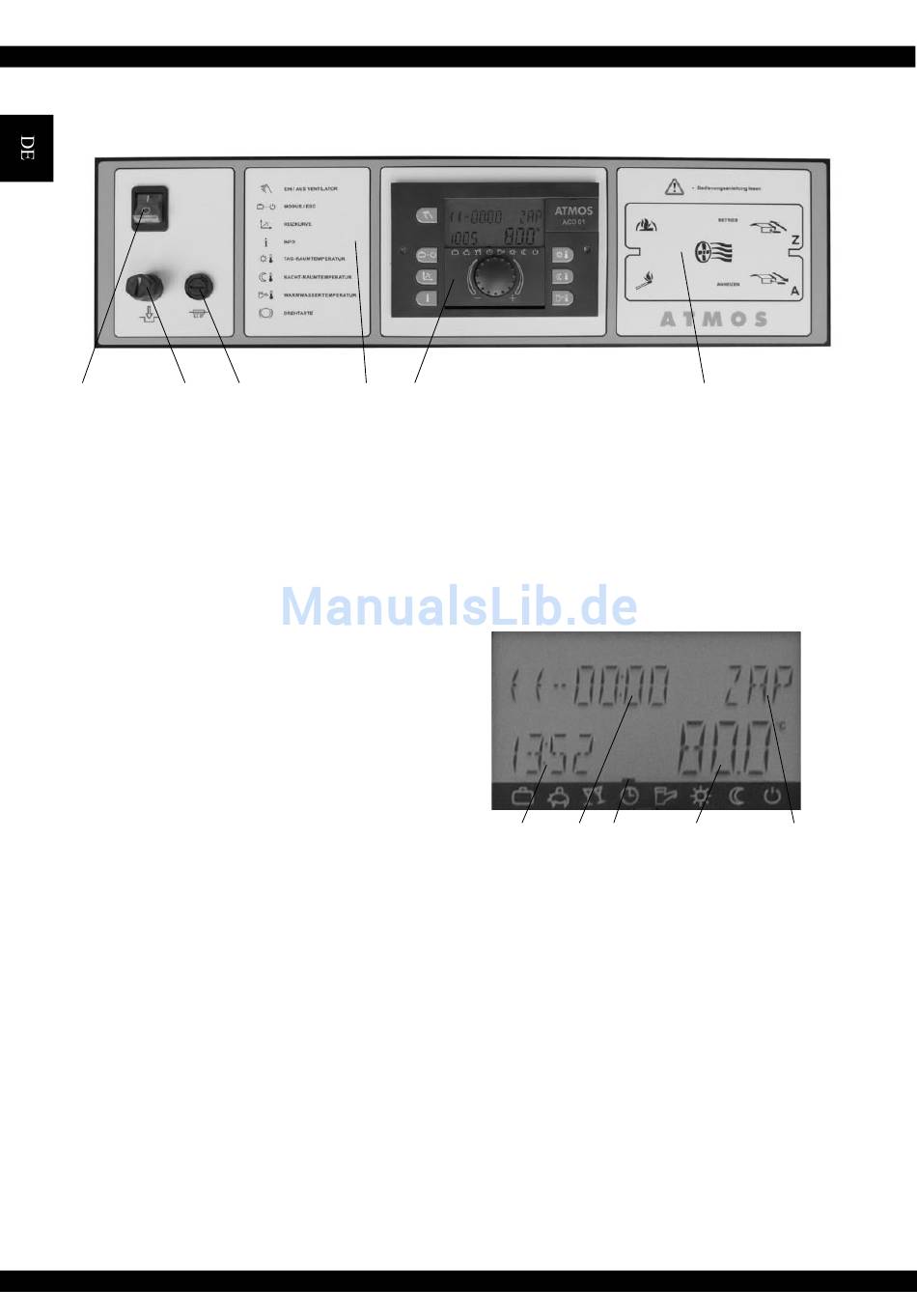

Gestaltung der Instrumententafel für den Kessel DCxxGSE
1 2
1. Hauptschalter
2. Irreversibler Sicherheitsthermostat
3. Sicherung T6,3A/1500 - Typ H

Display des Reglers ACD 01

1. Aktuelle Uhrzeit bzw. Temperatur im oberen Be-
hälterbereich, bei der Anschließung mit Puffer-
speichern (Fühler VE3 bzw. VE2).
2. Anzeige des Ventilatorbetriebs mit der Abzähl-
funktion der restlichen Zeit für das Zulegen von
Brennstoff.
3. Kursor der Arbeitsbetriebsart
4. Kesseltemperatur
5. Ventilatorzustand: EINgeschaltet/AUSgeschaltet
6-DE
Bedienungsanleitung - DE
3 4
4. Basisfunktionsbeschreibung der Tasten des Reglers ACD 01
5. Elektronische Regulierung ACD 01
6. Instruktionen zur Zugstange der Anheizklappe
