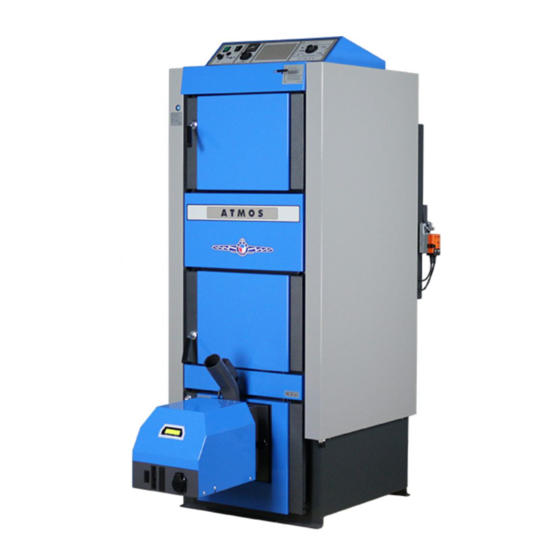

ATMOS Z e n t r a l l a g e r Generalvertrieb Deutschland BEDIENHANDBUCH ATMOS GSP Kombikessel Leistung: 25 und 30 kW DC 25GSP DC 30GSP ATMOS ZENTRALLAGER GMBH 04862 MOCKREHNA TORGAUER STR: 10 - 14 Tel.: 034244 5946 0...
Seite 2
Bedienungsanleitung - DE www.atmos-zentrallager.de...
22. Laddomat 21/22 23. Thermoregelventil 24. Betrieb mit den Pufferspeichern bei Holzheizen Standardmäßig gelieferte Pufferspeicher ATMOS Vorteile 25. Anschluss der Kühlschleife zum Schutz vor Überhitzung mit Sicherheitsventil Honeywell TS 131 – ¾ ZA oder WATTS STS 20 (Öffnungstemperatur 95 - 97 °C) 26.
Seite 4
Thermoventil (siehe beigelegte Schemata) installiert wird, wird die Garantiefrist auf den Kesselkörper von 24 zu 36 Monaten erweitert. Bei Nicht -einhaltung dieser Regeln kann infolge Tieftemperaturkorrosion zur wesentlichen Verkürzung der Körpergebrauchsdauer und der keramischen Formstücke kommen. Der Kesselkörper kann auch in zwei Jahren korrodieren. www.atmos.cz 4-DE...
(Regelung) gewählt, welche die Einstellung des Kessels (Stellung der Klappen und Luft- zuführung) der bestimmten Brennstoffart automatisch anpassen. Bei der Holzheizung ist im Brenner Atmos A25 mit der Anpassung für die Modelle GSP eine spezielle Klappe mit dem Stellantrieb geschlossen, um die Zuführung der Falschluft über den Pelletbrenner in den Kessel bei der Holzverbrennung zu verhindern.
9. Der Rauchgasthermostat 2 - dient zur Steuerung des Stellmotors mit Klappe zur Einstellung der maximalen Abgastemperatur bei der Nennleistung. 10. Den Platz für die elektronische Regulierung des Heizsystems können wir mit einer beliebigen Regulierung bestücken, die in der Öffnung Platz hat (92x138mm). Ein Stromanschluss ist vorhanden www.atmos.cz 6-DE...
Steckdose an und testen sie seinen ruhigen Lauf. 1 – Motor 2 – Scheibe 3 – Umlaufrad 4 – Mutter mit Linksgewinde und Unterlegscheibe 5 – Flügelmutter 6 – Schraube 7 – Große Dichtung (2 Stk) 8 – Kleine Dichtung www.atmos.cz DE-9...
Fichtenholz, das 1 Jahr unter einer Überdachung gelagert wurde - im Graph veranschaulicht Maximale Kesselleistung mit diesem Brennstoff DC25GSP DC30GSP Die Informationen dienen auch für die ande- ren Gaskessel. Die Kessel sind nicht für ein Verbre- nnen von Holz mit einem Wasserge- halt von weniger al 12% geeignet. www.atmos.cz DE-11...
Richtung des Schornsteins nicht verjüngen. Die Verwendung von Rauchgasknien wird nicht em- pfohlen. 1 - Abgasthermometer 2 - Reinigungsöffnungen 3 - Zugbegrenzer INFO - um den Kaminzug zu regulieren, muss in den Rauchabzugskanal ein Zugbegrenzer eingebaut werden. www.atmos.cz DE-13...
(zum Beispiel beim Kleben von Linoleum, PVC usw.) entstehen kann, ist der Kessel rechtzeitig vor dem Entstehen der entsprechenden Gefahr außer Betrieb zu nehmen. Auf den Kesseln und bis zu einem Abstand, der kleiner als der Sicherheitsabstand ist, dürfen keine Gegenstände aus brennbaren Materialien abgelegt werden. www.atmos.cz 14-DE...
2 - Steckverbindung der Pumpe im Kesselkreislauf - weiß (L - braun, N - blau, PE - grün/gelb) 3 - Zusatzkabel mit einem 2-poligen Stecker (R3 und R4) 4 - Steckverbindung für den Anschluss des ATMOS Brenners - model AC07X - (L1, L2, R, R2, N, PE) 5 - Steckverbindung des Abzugsventilators www.atmos.cz...
TS - erster Leiter - Temperaturfühler - unterer N - blau Pufferspeicherteil L2 - braun GND - zweiter Leiter des Fühlers TSV und TK GND - zweiter Leiter des Fühlers TV und TS Die Leiter (Farben) der Fühler kann man vertauschen www.atmos.cz 16-DE...
KLEMME KESSEL FAN KLEMME "GSP/GSP" ZWISCHEN "VYP21/VYP22" IST NUR IN KESSEL DCxxGSP VERBUNDEN. KLEMA VENTILÁTORU KOTLE PROPOJKA "GSP/GSP" MEZI "VYP21/VYP22" JE ZAPOJENA POUZE V KOTLECH TYPU DCxxGSP. WHEN ELECTRONIC REGULATION CONTROL BOILER PUMP CONNECTORS "ST2C" AND "ST22" MUST BE UNCONNECT DEN KONNEKTOREN "ST2C"...
Land gültigen Normen erlaubt wird. Der Kessel muss stets so installiert werden, damit es bei einem Stromausfall nicht zu seiner Überhitzung und zu einer folglichen Beschä- digung kommt. Der Kessel hat nämlich eine bestimmte Trägheit. www.atmos.cz DE-19...
Bei der Installation des Kessels unterlegen sie diesen um 10 mm, damit er besser aus- gespült und entlüftet werden kann. Für die Regulierung des Heizsystems empfehlen wir Regulierung: ATMOS ACD 01 Tel.: +420 326 701 404 17. Korrosionsschutz des Kessels Vorgeschriebene Lösung ist Kesselschaltung mit Laddomat 21/22 oder Thermoregelungsventil,...
ACHTUNG – bei den Kesseln DCxxGSP kann die Funktion der Steuerung der Solarhei- zung direkt vom Pelletbrenner nicht genutzt werden. Der Abgasfühler TSV zeigt nicht die tatsächliche Abgastemperatur sondern die spezifische, für die Brennerfunktion erforderli- che Temperatur. www.atmos.cz DE-21...
ACHTUNG – bei den Kesseln DCxxGSP kann die Funktion der Steuerung der Solarhei- zung direkt vom Pelletbrenner nicht genutzt werden. Der Abgasfühler TSV zeigt nicht die tatsächliche Abgastemperatur sondern die spezifische, für die Brennerfunktion erforderli- che Temperatur. www.atmos.cz 22-DE...
ACHTUNG – bei den Kesseln DCxxGSP kann die Funktion der Steuerung der Solarhei- zung direkt vom Pelletbrenner nicht genutzt werden. Der Abgasfühler TSV zeigt nicht die tatsächliche Abgastemperatur sondern die spezifische, für die Brennerfunktion erforderli- che Temperatur. www.atmos.cz DE-23...
100 °C ACHTUNG - Laddomat 21 ist nur bis zu einer Kesselleistung von bis 50 kW. Für die Kessel bis 100 kW empfehlen wir den Laddomat 22 einsetzen. In dem ist die Ther- mopatrone von 78 °C eingebaut. www.atmos.cz 24-DE...
Ausgleich der Einlaufzeit und der Auslaufzeit. EMPFOHLENE MINDESTVOLUMEN DER PUFFERSPEICHER DC25GSP DC30GSP Leistung 29,8 Volumen 1500 - 2000 2000 - 2500 Standardmäßig gelieferte Pufferspeicher ATMOS BEHÄLTERTYP VOLUMEN ( l ) DURCHMESSER (mm) HÖHE (mm) AN 500 1970 AN 750 750/790*...
Wasserrückströmung bei Druckabfall im der Wasserleitung zu verhindern, ist die Kühlschleife mit einem Sicherheitsventil 6 – 10 bar zu versehen. Anstatt des Sicherungsventils kann auch ein klei- nes geschlossenes Ausdehnungsgefäß mit einer Größe von mindestens 4 l verwendet werden. www.atmos.cz 26-DE...
Bei der Pelletverbrennung ist die Luftklappe mit Stellantrieb, die an der Zuführung der gesamten Verbrennungsluft in den Kessel angeordnet ist, vollständig geschlossen. Diese Stellung verhindert bei dem Heizbetrieb Eindringen von Falschluft in den Kessel und wird vollständig automatisch durchgefúhrt. www.atmos.cz DE-27...
Rohrleitungen im Kesselkreis entsprechen. Automatischer Start des Pelletbrenners nach Holzausbrennen Im Brenner Atmos A25 mit der Anpassung für die GSP-Modelle ist schon werkseitig die aktivierte Funktion des automatischen Brennerstarts nach Holzausbrennen eingestellt. Der Brennerstart ist in Abhängigkeit von der Rauchgastemperatur (TSV) und Kesseltemperatur (TK) gesteuert – werk- seitige Einstellung (Parameter S34 = 2).
Bedienungsanleitung - DE Die Befestigung des Brenners ATMOS A25 in den Kessel 1 – Pelletsbrenner ATMOS A25 4 – Dichtung 2 – 2x Ziermutter M8 5 – Deckel für die Abdeckung von 3 – Anschlag des Endschalters Verbrennungskammer - ohne Brenner ACHTUNG –...
Abhängigkeit von Abgastemperatur nach Kesselleistung (Brennerleistung) bei Holzbetrieb DC25GSP DC30GSP Leistung (kW) Nach der Abgastemperatur und Leistung ist möglich die tatsächliche Brennerleistung ab- schätzen. Die angezeigte Kurve entspricht dem stabilen Zustand nach 2 Stunden seit dem Anzünden des Pelletbrenners beim gereinigten Kessel. www.atmos.cz DE-31...
250 l, 500 l und 1000 l geliefert. Diese Menge reicht für 3 bis 14 Tage in Abhängigkeit von der Abgabeleis- tung. Je größer der Pelletsbehälter, desto besser. Legende: 1 - Kessel 2 - Pelletbrenner 3 - Förderschnecke 4 - Pelletsbehälter www.atmos.cz 32-DE...
2 m, 2.5 m, 3 m oder 4 m betragen. Durch den Pelletsbehälter kann auch klar der Teil des Raumesdefiniert werden, der die Brandvorschriften erfüllt, aus dem die Pellets in das Zwischenmagazin beim Kessel, oder direkt in den Kessel geschöpft werden können. www.atmos.cz 34-DE...
Schalten den Schalter (grün) ein und schalten ihn in Lage I um. Dann kann angeheizt werden. Holzheizung Bei der Holzheizung ist im Brenner Atmos A25 mit der Anpassung für die Modelle GSP eine speziel- le Klappe mit dem Stellantrieb geschlossen, um die Zuführung der Falschluft über den Pelletbre- nner in den Kessel bei der Holzverbrennung zu verhindern.
Verbrennung des Brennstoffs. Der Kessel ist ferner mit einem Sicherheitsthermostat für die Pumpe ausgestattet, fest eingestellt auf 95 °C. Dieser Thermostat schaltet die Pumpe bei einer Temperatur von 95 °C, falls jemand den Rauchgasthermostat 1 nicht korrekt einstellt und die Pumpe im Kessel- www.atmos.cz 36-DE...
95 °C muss die Regelklappe auf Anschlag geschlossen werden (auf Schraube). Die vorgeschriebene Betriebstemperatur des Kesselwassers (80 - 90 °C) ist jeweils durch Mischventile hint- er dem Kessel abzustimmen und zwar manuell oder durch eine elektronische Regelung mit Stellantrieb. www.atmos.cz DE-37...
Einstellung Weichholz: (0-20 mm) Optimale Einstellung: 2 - 5 mm Einstellung Die tatsächliche Einstellung ist durch einen Abgasanalysator an gegebene Bedingungen anzupassen. Einstellung (0-20 mm) Unter Einstellung versteht sich das Herausziehen der Reglerzugstange. (0-20 mm) Einstellung www.atmos.cz 38-DE (0-20 mm)
So wird die Umschaltlage des Thermostats gefun- den, die beim Kesselbetrieb optimal wird. ACHTUNG - bei Modell DCxxGSP ist der Schalter auf der Servoklappenantriebs immer auf „1“ gesetzt. Im Gegenteil bei Modell DCxxGSE, ist in der Position „0“. www.atmos.cz DE-39...
Bedienungsanleitung - DE Vorgang für optimale Kesseleinstellung bei Holz Um bei der Emissionsmessung und beim Wirkungsgrad der ATMOS-Kessel möglichst gute Er- gebnisse zu erreichen, sind folgende Grundbedingungen zu erfüllen: Brennstoff: Holz 1. Buche (ist der beste und garantierte Brennstoff) Holzart: 2.
Seite 41
Kessel auf den ersten Versuch optimal einzustellen. Dann ist alles zu wiederholen. Der Brennstoff darf auch nie staucht werden. Immer liegt es an der Erfahrung des Technikers, der den Kessel einstellt und in Betrieb nimmt. Es handelt sich um Heizen mit Festbrennstoffen, das manchmal unberechenbar. www.atmos.cz DE-41...
Seite 42
Qualität der Verbrennung (CO, NOX), den Schornsteinzug oder die Rauchgas- temperatur messen. A - obere Öffnung - zur Messung von O beim Heizen mit Holz B - untere Öffnung - zur Messung von O beim Heizen mit Pellets www.atmos.cz 42-DE...
O im Rauchgas in der UNTEREN Bohrung auf der Seite des Rauch- gaskanals gemessen werden (durch die Innensechskantschraube verblendet). An die- ser Stelle nie die Qualität der Verbrennung (CO, NOX), den Schornsteinzug oder die Rauchgastemperatur messen. www.atmos.cz DE-43...
Deswegen muss er ermittelt werden und kann selbstverständlich auch länger sein. HINWEIS – Eine regelmäßige und gründliche Reinigung ist für die Sicherstellung einer dauer- haften Leistung und Lebensdauer des Kessels notwendig. Bei unzureichender Reinigung, kann es zur Beschädigung des Kessels kommen – die Garantie erlischt. www.atmos.cz 44-DE...
Seite 45
Bedienungsanleitung - DE Brenner für Pellets ATMOS A25 in unterer Offene untere Kesselkammer Kammer des Kessels Reinigung von Brennerschale – ATMOS A25 Herausnehmbare Verbrennungskammer Re- Beispiel: Reinigung der Brennkammer gelmäßige-Reinigung nötig Beispiel: Reinigung vom Bereich unterhalb der Offene untere Kesseltür für die Reinigung der Versorgungsleitung der Pellets zum Pelletbre- Verbrennungskammer –...
Seite 46
Muster – die Reinigung des Rauchkanals – Rauchkanals – mittlerer Deckel unterer Deckel Muster – die Reinigung des Umlaufrades und Die Kontrolle und die Reinigung der Kontrolöff- die Kontrolle der Schaufel bei Saugzuventilator nung – Zugstange für Primär-sekundärlufteinste- llung www.atmos.cz 46-DE...
Flüssigkeiten zum Anheizen zu verwenden und weiter ist verboten auf jegliche Weise die Nennleistung während des Betriebes zu erhöhen (Überheizen). Auf die Kessel und in die Nähe von Einlege- und Aschenkastenöffnungen dürfen keine brennbare Gegenstän- www.atmos.cz DE-47...
Rauchabzugskanals positionieren (Zugbegrenzer) - verbogene Schaufeln des ugsven- - Schaufeln Geradestellen tilators- langes Einfeuern oder (auf 90°) Kesselbetrieb mit offener - auswechseln Einfeuerungsklappe - ungenügend gereinigter Kessel - reinigen - verschmutzter Verbrennungsluf- - reinigen teintritt in die Nachladekammer www.atmos.cz 48-DE...
Seite 49
- Kontrolle und eventuell Getriebe (hält an) der Förderschnecke ersetzten – ist defekt - Pelletqualität kontrollieren, großer Widerstand = harte Pel- lets, großer Pelletsdurchmesser, lange Pellets - sonstige Mängel am Brenner - an Bedienungsanleitung für Brenner sich halten www.atmos.cz DE-49...
/30/ Türdichtungsschnur 18 x 18 - obere zwei Verbrennunskammer – Tür klein (Kode: S0241) /26/ Türdichtungsschnur 18 x 18 - untere Verbrennungskammer für Brenner ATMOS A25 – Tür gross (Kode: S0240) /26/ Endschalter mit Taste ohne Welle (Kode: S0094) /37/...
Tür auf einer imaginären Uhr 20 Minuten zeigt. Zum Schluss ziehen wir die Schraubenmutter an. 34. Ökologie Die ATMOS-Vergasungskessel erfüllen die anspruchsvollsten Anforderungen an die Ökologie. Die Kessel sind nach der europäischen Norm DIN EN zertifiziert und in die Klasse 5 eingestuft.
Garantieschein zu bestätigen. Garantiereparaturen und Kundendienst wird durchgeführt durch: - Unternehmen, die die Firma ATMOS im konkreten Land für die jeweilige Region vertreten - Montagefirma, die das Produkt installierte - Jaroslav Cankař a syn ATMOS, Velenského 487, 294 21 Bělá...
Stempel und Unterschrift Stempel und Unterschrift Datum Datum Datum Datum Stempel und Unterschrift Stempel und Unterschrift Stempel und Unterschrift Stempel und Unterschrift Datum Datum Datum Datum Stempel und Unterschrift Stempel und Unterschrift Stempel und Unterschrift Stempel und Unterschrift www.atmos.cz 54-DE...
