18. Korrosionsschutz des Kessels

Vorgeschriebene Lösung ist Kesselschaltung mit Laddomat 21 oder Thermoregelungsventil, welches die Bildung eines
getrennten Kessel- und Heizkreises (Primär- und Sekundärkreis) ermöglicht, um so mindestens eine Rücklauftemperatur
von 65°C sicherzustellen. Je höher die Rücklauftemperatur sein wird, um so weniger werden Teer und Säuren kondensi-
eren, die den Kesselkörper beschädigen. Die Vorlauftemperatur muss ständig im Bereich von 80 – 90°C liegen. Die Abgas-
temperatur (Rauchgastemperatur) darf beim gewöhnlichen Betrieb nicht unter 110°C senken. Niedrige Abgastemperatur
führt zur Teer- und Säurenkondensierung, obwohl die Vorlauftemperatur (80 – 90°C) sowie die Rücklauftemperatur
(65°C) eingehalten werden. Diese Zustände können vorkommen, wenn z.B. durch den Kessel Warmnutzwasser im Som-
mer zubereitet wird, oder bei einem kleinen Volumen des Akkumulationsbehälters oder bei Beheizung von nur einem Teil
des Objekts. Für Leistungen über 50 kW kann zur Erhaltung minimaler Rücklauftemperatur (65-75°C) ein Dreiweg-
mischventil mit Stellantrieb und elektronischer Regelung oder mit festeingestellten Thermoventil verwendet werden.

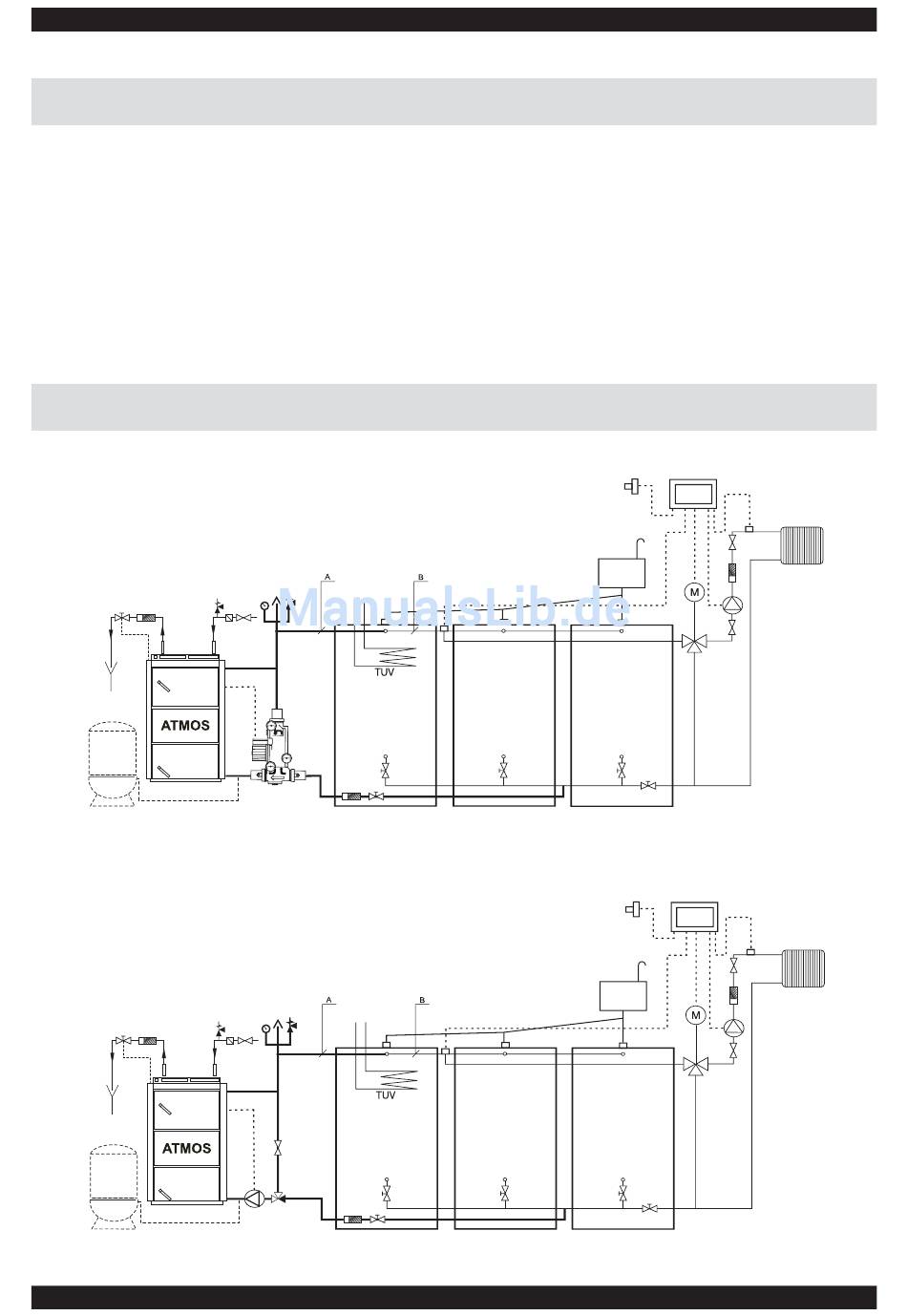

19. Anschlußschema des Kessels mit den Akkumulatoren
Sicherungsventil
6 -10 bar
Filtr
Abfall
Druckaus-
dehnungs-
gefäß
Der Kessel kann mit dem offenen oder geschlossenem Ausdehnungsgefäß angeschlossen werden.
Sicherungsventil
6 -10 bar
Filtr
Abfall
Druckaus-
dehnungs-
gefäß
18
Bedienungs- und Wartungsanleitung – D
Sicherungsventil
Entlüfter
Warmes
Nutzwasser
Pufferspeicher
Filter
Laddomat 21
Sicherungsventil
Entlüfter
Warmes
Nutzwasser
Ventil
Pufferspeicher
Thermo-
ventil
Filter
Pumpe
www.atmos.cz
Außen
fühler
Offenes Ausdehnungsgefäß
Pufferspeicher Pufferspeicher
Außen
fühler
Offenes Ausdehnungsgefäß
Pufferspeicher Pufferspeicher
Steuergerät
Wohnräume
Mischer
Steuergerät
Wohnräume
Mischer
