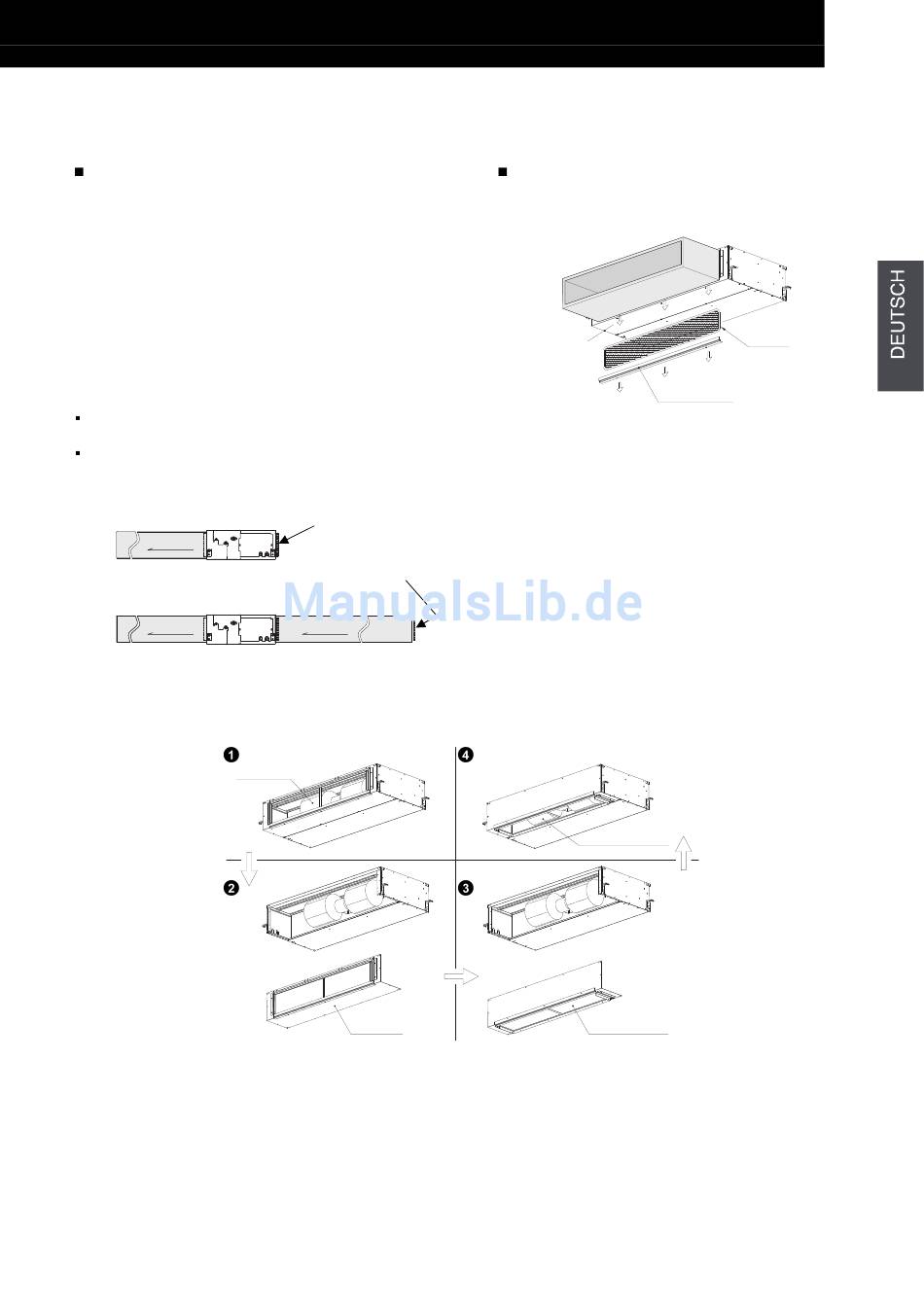

2.1.4. ANSCHLUSS DER VOR ORT BEREITZUSTELLENDEN LEITUNG UND SAUGLUFTFILTERWARTUNG

Installation der vor Ort bereitzustellenden Leitung
Befestigen Sie die flexible Luftleitung an die Außenseite
der Geräteflansche (das Gerät verfügt zu diesem Zweck
über mitgelieferte Flansche).
Zur Vermeidung unerwünschter Schallschwingungen wird
empfohlen, eine vor Ort bereitzustellende flexible Leitung
zu verwenden.
RPI-Geräte werden an der Einlassseite mit Standard-
Luftfiltern geliefert. Der Filter ist für solche Fälle gedacht, in
denen keine Saugleitung verwendet wird (oder diese sehr
kurz ist).
Abhängig von der Installation wird die Einhaltung der
folgenden Angaben empfohlen.
Wenn keine Saugleitung installiert wird (Abb. 1),
Standard-Luftfilter aufbewahren.
Bei Verwendung der Saugleitung wird empfohlen,
den Luftfilter am Einlass der Saugleitung zu installieren
und dazu den Standard-Luftfilter des Gerätes zu
entfernen (Abb. 2).
Abb.1
Abb.2
2.1.5. ÄNDERUNG DER SAUGLUFTRICHTUNG
Bei RPI-2.0~6.0FSN2E Geräten sollte die Saugluftrichtung geändert werden, indem die Montageposition der hinteren
Abdeckung gemäß der Abbildung geändert wird.
Lufteinlassri
chtung
Standard-Luftfilter
(mitgeliefert)
Optionaler Luftfilter
(nicht mitgeliefert)
(oder angepasster,
mitgelieferter Filter)
Hintere
Abdeckung
GERÄTEINSTALLATION
Wartung des Saugluftfilters
Entfernen Sie die Haltestrebe (3 Schrauben) aus dem
Gerät und ziehen Sie dann den Luftfilter nach unten.
Richtung zum
Herausziehen des
Luftfilters
Luftfilterhaltestrebe
Optionale
Lufteinlassrichtu
Änderung der
Montageposition der
hinteren Abdeckung
2
3
Luftfilter
