4.7.3
Vorendschalterfunktion
Auf der vorkonfigurierten CF-Karte wird die Vorendschalterfunktion von SIMOCRANE Drive-
Based Technology genutzt. Der Vorendschalter ist, wie in der nachfolgenden Abbildung
gezeigt, passend verschaltet. Detaillierte Informationen zu der Funktion finden Sie in Ref. [1]
(Abschnitt 4.4).

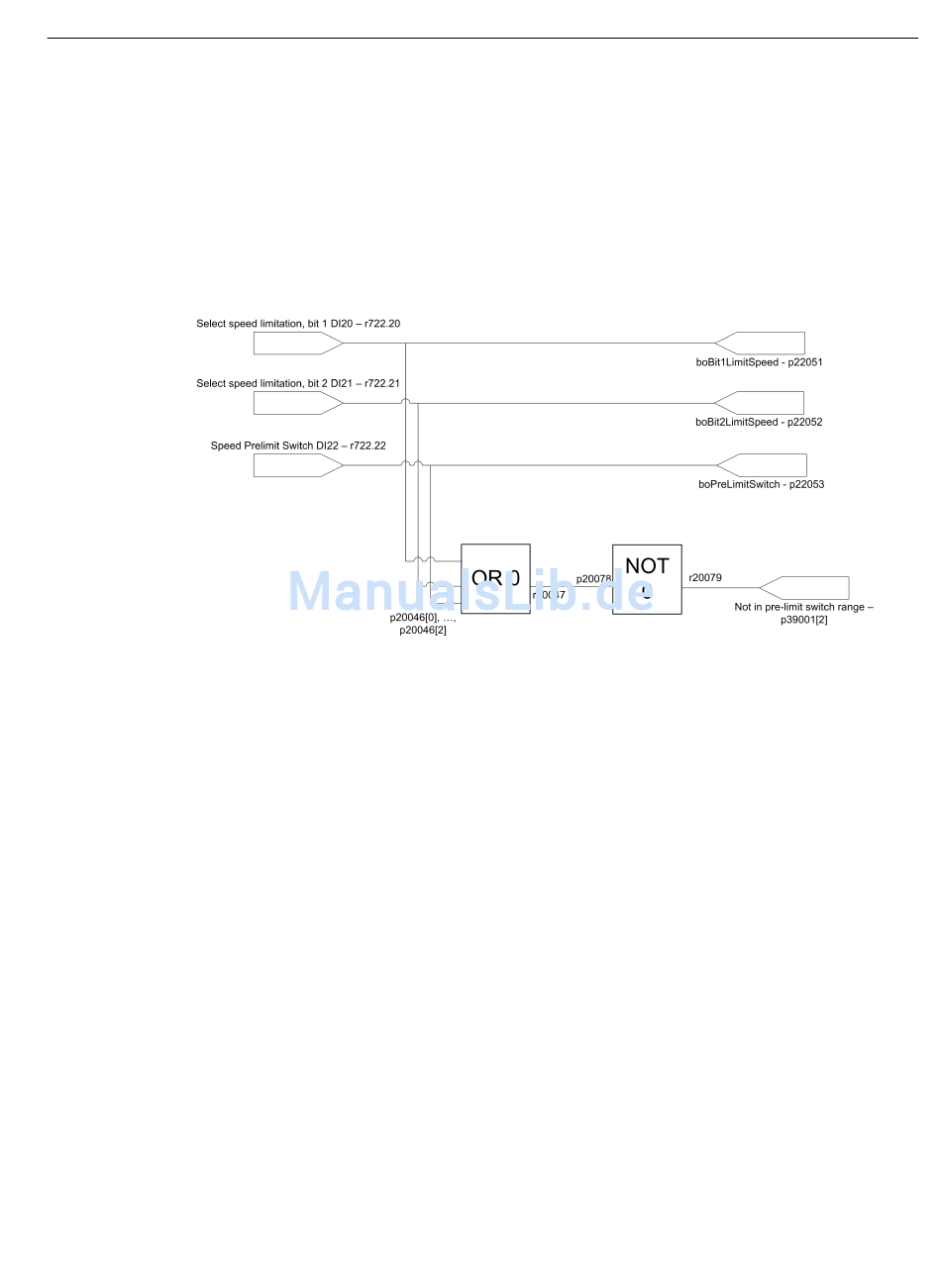

Die folgende Abbildung zeigt die Verschaltungen der digitalen Eingänge der CU310-2 DP mit
der Vorendschalterfunktion von Drive-Based Technology und mit dem Drive-Based Sway
Control Technologiepaket.
Bild 4-4
Drive-Based Sway Control
Betriebsanleitung, 11/2015
Verschaltung des Vorendschalters
4.7 "Ready-To-Run" Funktionen auf der CF-Karte
Funktionsbeschreibung
29
