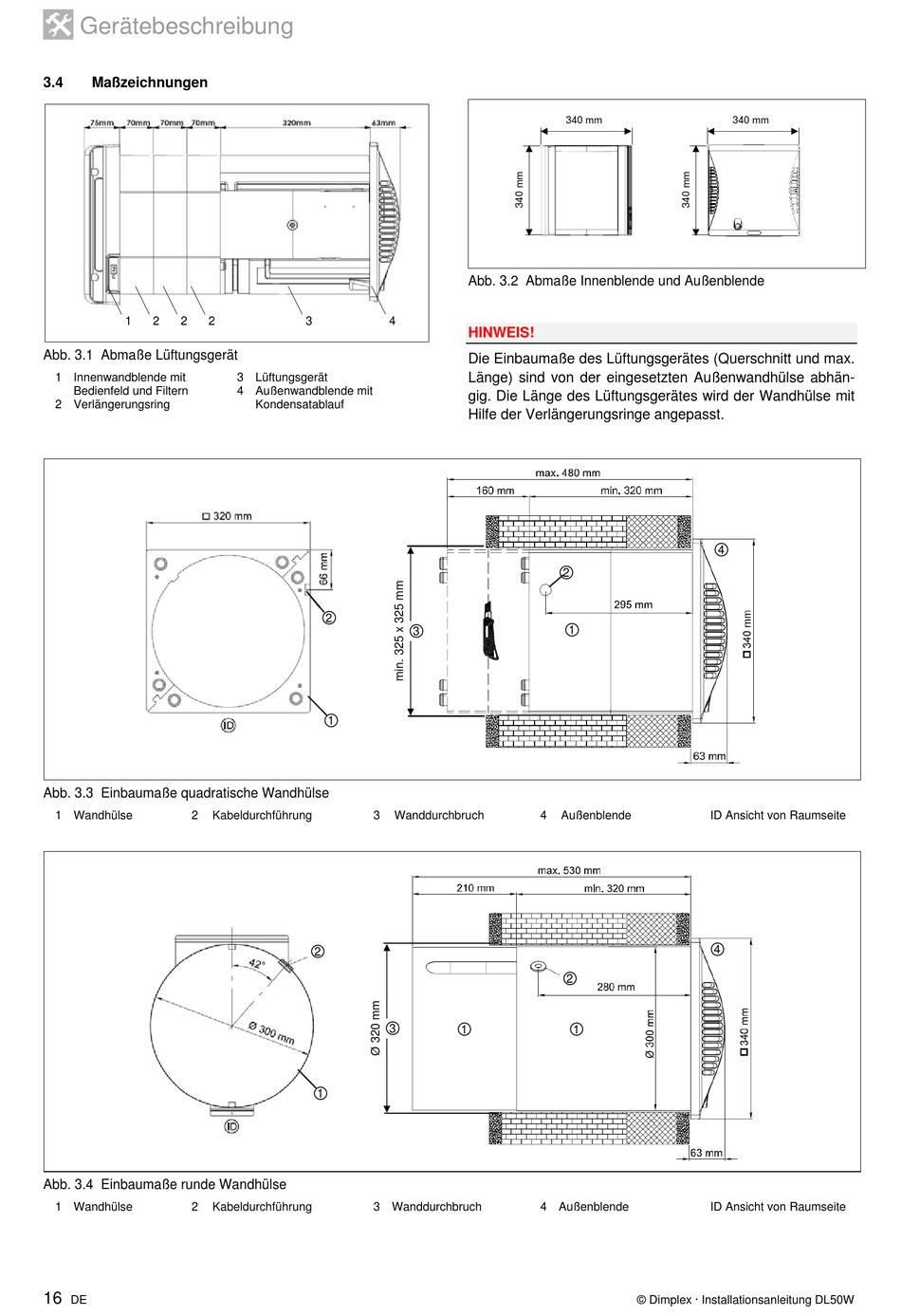

3.4 Maßzeichnungen
1 2 2 2
Abb. 3.1 Abmaße Lüftungsgerät
1 Innenwandblende mit
Bedienfeld und Filtern
2 Verlängerungsring
Abb. 3.3 Einbaumaße quadratische Wandhülse
1 Wandhülse 2 Kabeldurchführung
Abb. 3.4 Einbaumaße runde Wandhülse
1 Wandhülse 2 Kabeldurchführung
16
DE
3 4
3 Lüftungsgerät
4 Außenwandblende mit
Kondensatablauf
2
1
3 Wanddurchbruch
2
3
1
3 Wanddurchbruch
340 mm
Abb. 3.2 Abmaße Innenblende und Außenblende
HINWEIS!
Die Einbaumaße des Lüftungsgerätes (Querschnitt und max.
Länge) sind von der eingesetzten Außenwandhülse abhän-
gig. Die Länge des Lüftungsgerätes wird der Wandhülse mit
Hilfe der Verlängerungsringe angepasst.
2
1
3
4 Außenblende
2
1 1
4 Außenblende
340 mm
4
ID Ansicht von Raumseite
4
ID Ansicht von Raumseite
