Elektroinstallation

4.4.1 Elektrischer Anschluss Lüftungsgerät
Das Lüftungsgerät ist für einen minimalen elektrischen In-
stallationsaufwand konzipiert. Es wird nur eine Spannungs-
versorgung zum Gerät benötigt.
Die nachrüstbaren Optionen Luftqualitätssensor und Funk-
fernbedienung (nur für DL 50 WE) werden im Gerät intern
angeschlossen und bedürfen keinen weiteren elektroseitigen
Installationsaufwand.
ACHTUNG!
Elektrische Anschlussarbeiten dürfen nur von einem qualifi-
zierten Fachmann vorgenommen werden! Arbeiten am Gerät
stets in spannungslosem Zustand vornehmen.
4.4.2

Elektrischer Schaltplan

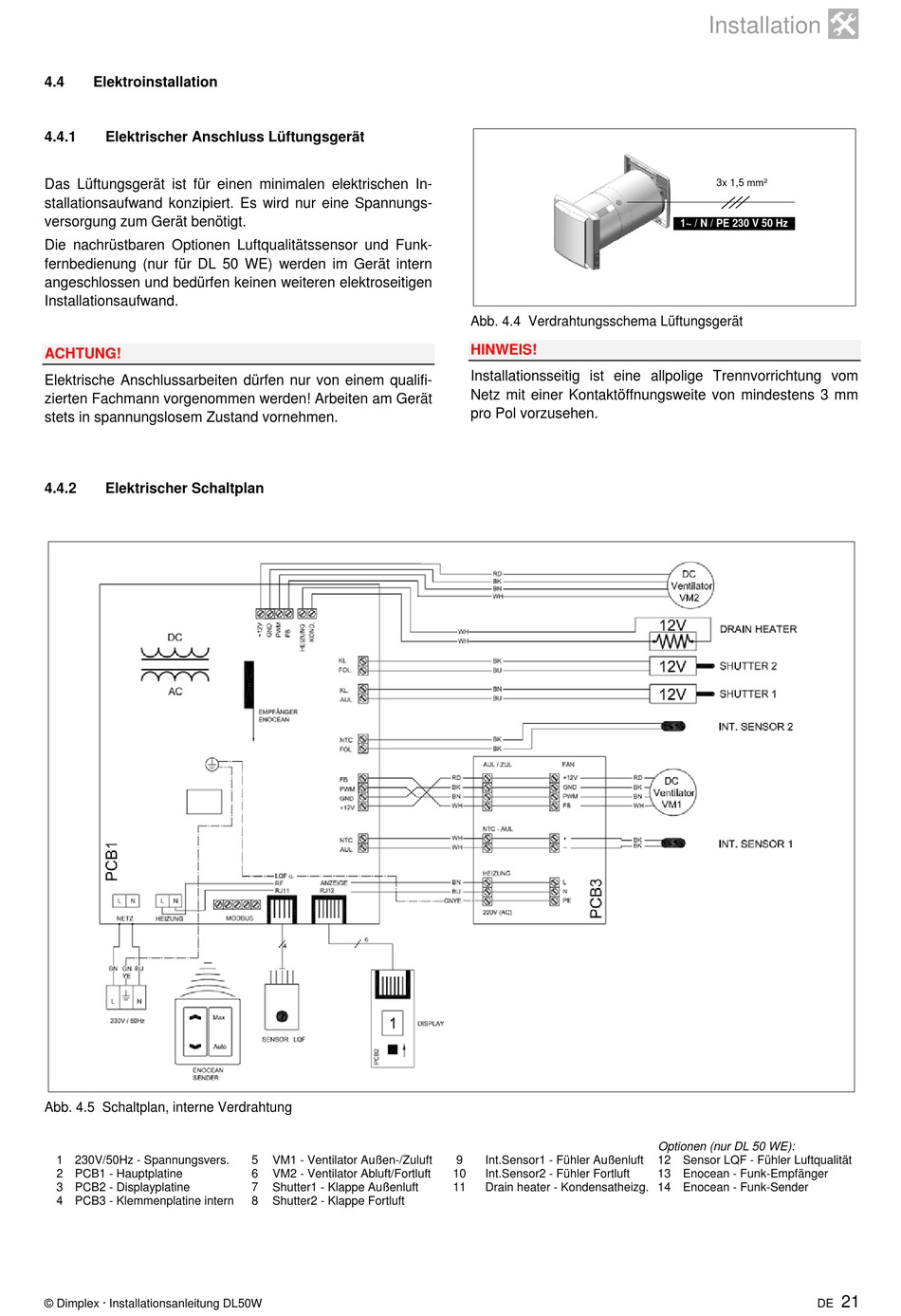

Abb. 4.5 Schaltplan, interne Verdrahtung
1 230V/50Hz - Spannungsvers.
2 PCB1 - Hauptplatine
3 PCB2 - Displayplatine
4 PCB3 - Klemmenplatine intern
© Dimplex · Installationsanleitung DL50W
5 VM1 - Ventilator Außen-/Zuluft
6 VM2 - Ventilator Abluft/Fortluft
7 Shutter1 - Klappe Außenluft
8 Shutter2 - Klappe Fortluft
Abb. 4.4 Verdrahtungsschema Lüftungsgerät
HINWEIS!
Installationsseitig ist eine allpolige Trennvorrichtung vom
Netz mit einer Kontaktöffnungsweite von mindestens 3 mm
pro Pol vorzusehen.
9 Int.Sensor1 - Fühler Außenluft
10 Int.Sensor2 - Fühler Fortluft
11 Drain heater - Kondensatheizg.

Installation
3x 1,5 mm²
1~ / N / PE 230 V 50 Hz
Optionen (nur DL 50 WE):
12 Sensor LQF - Fühler Luftqualität
13 Enocean - Funk-Empfänger
14 Enocean - Funk-Sender
