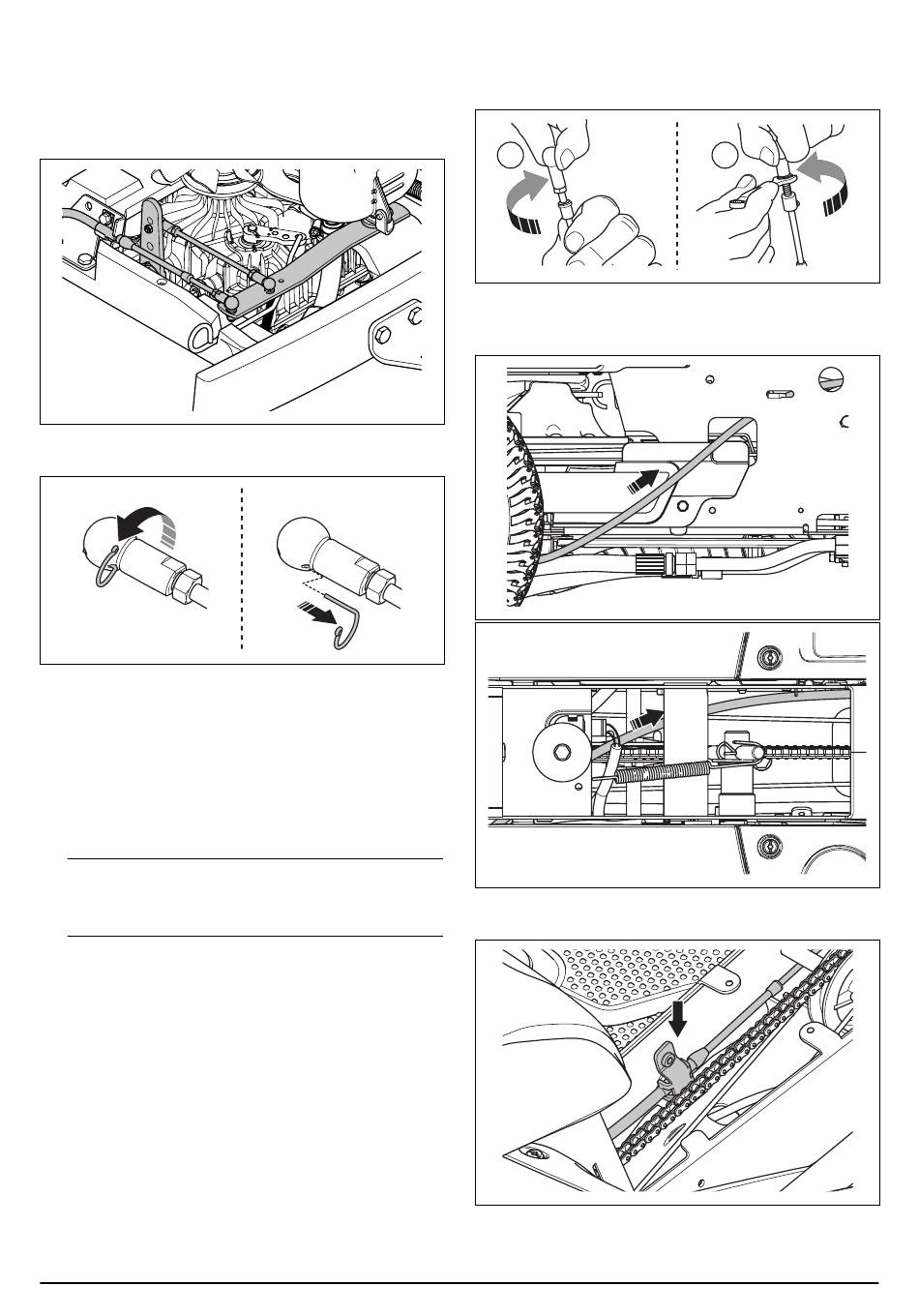

9.5.11.2 So stellen Sie den Hydrostatzug ein
1. Nehmen Sie die Getriebehaube ab. Siehe
entfernen Sie die Abdeckungen auf Seite 20 .
2. Stellen Sie sicher, dass das vordere Kugelgelenk an
der Stange am zweiten Loch von oben auf dem
Hebel des hinteren Getriebes befestigt ist.
3. Trennen Sie das Kugelgelenk vom Hydrostatzug,
indem Sie die Sicherungsfeder entfernen.
4. Stellen Sie sicher, dass das Vorwärts-Pedal
vollständig heruntergedrückt ist.
5. Beugen Sie den Arm bis zu Maximalstellung und
prüfen Sie, dass die Kugel und die Kugelpfanne im
Kugelgelenk übereinstimmen.
6. Stellen Sie die Kugelpfanne am Hydrostatzug nach
Bedarf so ein, dass sie genau über die Kugel am
Hebelarm passt.
Hinweis: Stellen Sie sicher, dass die
Sicherungsfeder durch beide Öffnungen in der
Kugelpfanne reicht.
7. Drehen Sie die Kugelpfanne noch zweimal herum.
8. Montieren Sie das Kugelgelenk und die
Sicherungsfeder für das Kugelgelenk.
9. Ziehen Sie die Kontermutter für die Kugelaufnahme
am Kabel fest.
10. Setzen Sie den Getriebedeckel wieder auf.
420 - 002 - 22.03.2018
9.5.11.3 So installieren Sie den Hydrostatzug
So
1. Befestigen Sie das vordere Verbindungsgelenk am
neuen Hydrostatzug (A) und ziehen Sie die
Kontermutter (B) an.
A
2. Schieben Sie den neuen Seilzug auf demselben
Verlegungsweg wie beim alten Seilzug durch den
Rahmen.
3. Drücken Sie die Ummantelung in die vordere
Befestigung unter der Tunnelabdeckung.
B
Reparaturanweisungen - 43
