29. Bringen Sie das SOLAR300N, das SOLAR-02 und das MPP300 nah zusammen (maximale
Entfernung 1m untereinander, das SOLAR300N muss über das USB Kabel mit dem
MPP300 verbunden sein.
30. Drücken Sie zum Start der Messaufzeichnung die Taste F1 auf dem SOLAR300N.
a. Das SOLAR300N wird in den STAND-BY Modus wechseln und zur vollen
Minute (bzw. wenn eine Startzeit manuell vorgegeben wurde solange warten)
die Aufzeichnung beginnen. Der STAND-BY Modus und der Aufzeichungs-
modus werden durch das entsprechende ICON in der obersten Zeile des
Bildschirms angezeigt ( siehe Abb. 9 und Abb.10)
b. Das Display vom SOLAR-02 zeigt die Meldung "Recording" und die verbleibende
Zeit zur vollen Minute, bevor die Aufzeichnung beginnt, ausgedrückt in Sekunden
c. Auf dem MPP300, wechselt die STATUS LED auf grün (nicht blinkend)

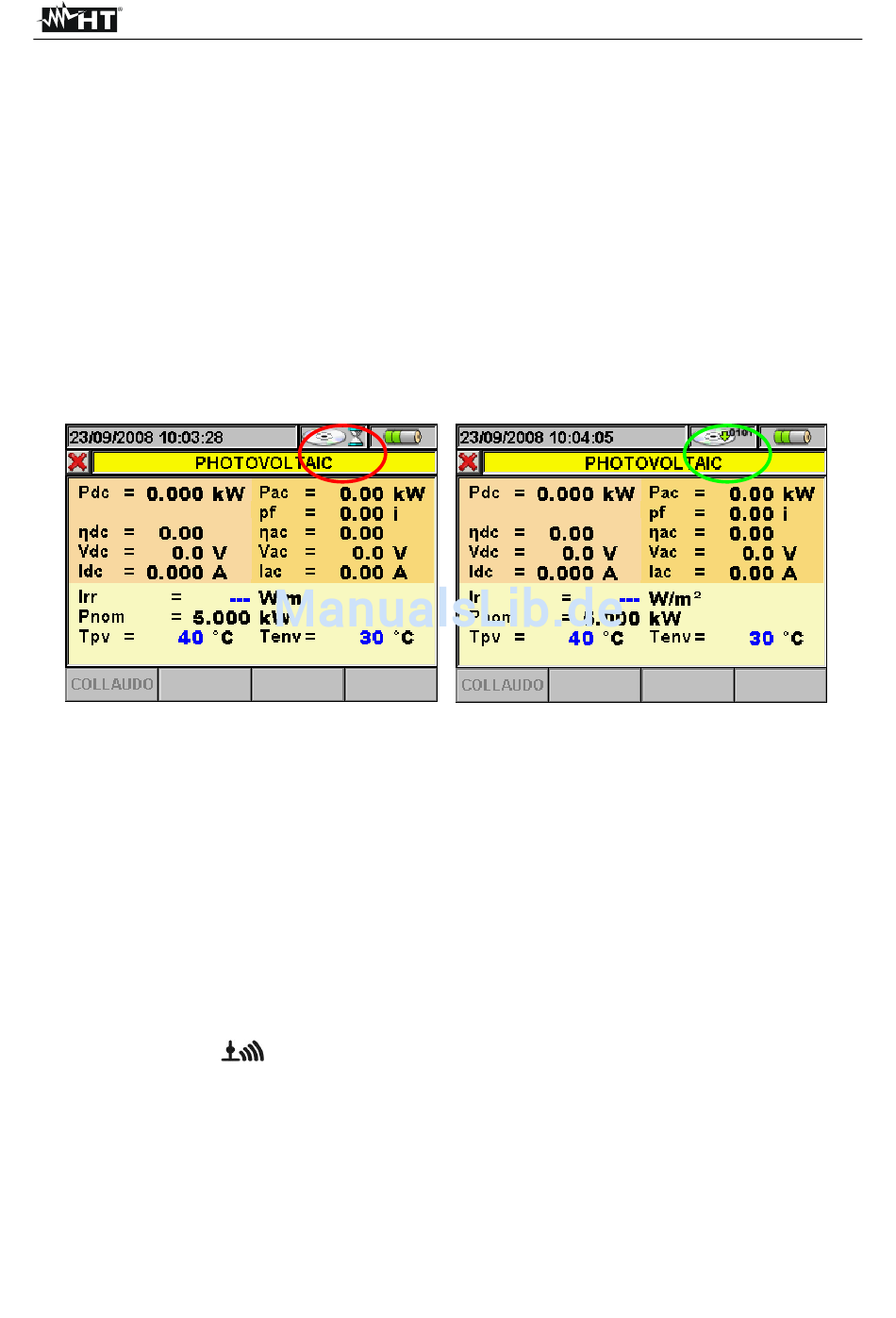

Abb. 91: Stand-by Modus
31. Beim Erreichen des Erscheinen von " 00 " nach dem Drücken der GO/STOP Taste, wird
die Messung begonnen und die drei Geräte sind mit einander synchronisiert:
Das Display vom SOLAR300N zeigt in der obersten Zeile „0101" (siehe Abb.10)
Das Display vom SOLAR-02 zeigt die Meldung "Recording..."
Auf dem MPP300 blinkt die STATUS LED grün
32. Das USB Kabel kann nun vom SOLAR300N abgezogen werden.
33. Jetzt ist es möglich, das SOLAR-02 in die Nähe der PV Module, zum Messen der
Einstrahlung und Temperatur zu platzieren. Wenn die Entfernung zwischen SOLAR-02 und
MPP300 keine RF Verbindung erlaubt, blinkt auf dem Display des SOLAR-02 für ungefähr
30s das Symbol "
sucht ständig nach der RF Verbindung mit dem Gerät SOLAR-02.
34. Positionieren Sie die Referenzelle in gleicher Ausrichtung zu den PV Modulen. Sehen Sie für
eine korrekte Positionierung in der entsprechenden Bedienanleitung nach.
35. Bringen Sie den Temperaturfühler auf der Rückseite des PV-Module an und befestigen ihn
mit Klebeband z. B. „Powerstrips"; vermeiden Sie den Fühler mit Ihren Fingern zu
festzuhalten (da dies die Messung verfälschen könnte)
"und verschwindet dann um die Batterien zu schonen. Das MPP300
DE - 21
Abb. 10: Aufzeichnungsmodus
