25. Stellen Sie den Betriebszustand des zu messenden elektrischen Systems wieder her

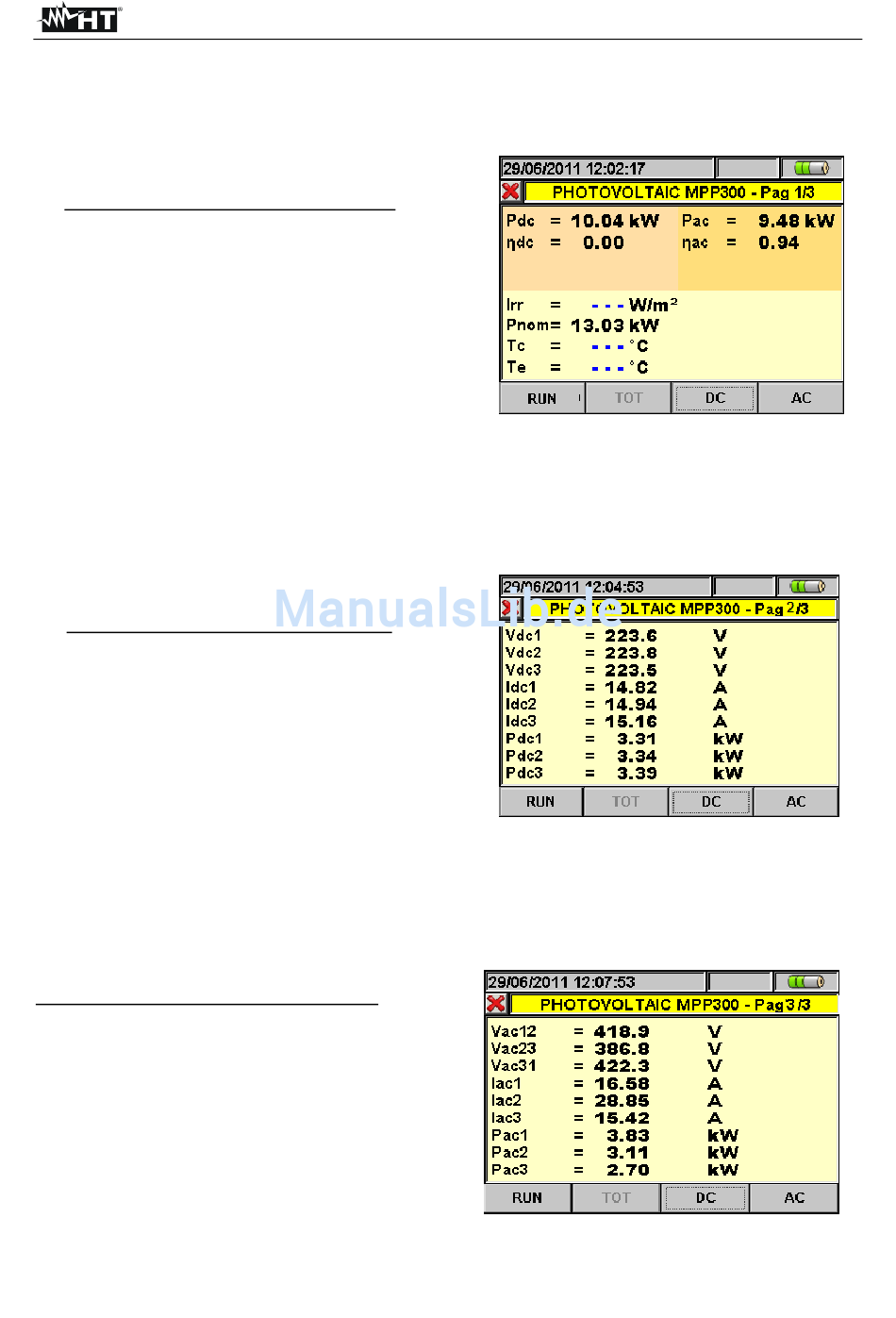

26. Das Display von SOLAR300N wird die Werte der allgemeinen elektrischen Parameter
des zu messenden elektrischen Systems im Menü „Echtzeitwerte" anzeigen:
Insbesondere, in diesem Bildschirm:
Pdc = Allgemeine DC Generatorleistung
(Summe der Stringleistungen)
Pac = AC Leistung (wenn 1-phasig)
oder Summe der AC- Leistungen
(wenn 3-phasig)
Wir empfehlen die kurze Überprüfung, der angezeigten Messwerte, besonders der
Anzeige des Wechselrichter-Wirkungsgrades (ac) ! Werte von ac > 1 sind physikalisch
nicht möglich.
27. Beim SOLAR300N drücken Sie Taste F1 um zum 2. Bildschirm zu kommen, der die
Werte der Ausgangs- DC-Parameter der Strings enthält - entsprechend der Anzahl der
gewählten DC-Eingänge:
Insbesondere in diesem Bildschirm:
Vdc1 = DC String-Spannung Phase 1.
Idc1 = DC String-Strom Phase 1.
Pd1 = DC String-Leistung Phase 1.
Wir empfehlen die Überprüfung, ob die Werte der elektrischen Parameter (Vdc, Idc, Pdc)
konsistent sind mit dem zu messenden elektrischen System.
28. Bei dem SOLAR300N, drücken Sie Taste F1 um zum 3. Bildschirm zu kommen, der
die Werte der elektrischen Parameter auf der AC-Seite des Wechselrichters, anzeigt:
(1 Phase oder 3-Phasen-4 Leiter).
Insbesondere in diesem Bildschirm:
Vacxy = AC Spannung zwischen
Phase / Neutralleiter (einphasig)
oder zwischen den Phasen x und y
(wenn 2 oder dreiphasig)
Iacx =
AC- Strom der Phase x
Pacx =
AC-Leistung der Phase x
Wir empfehlen die Überprüfung, ob die Werte der elektrischen Parameter (Vac, Iac, Pac)
konsistent sind mit dem zu messenden elektrischen System.
DE - 20
MPP 300
