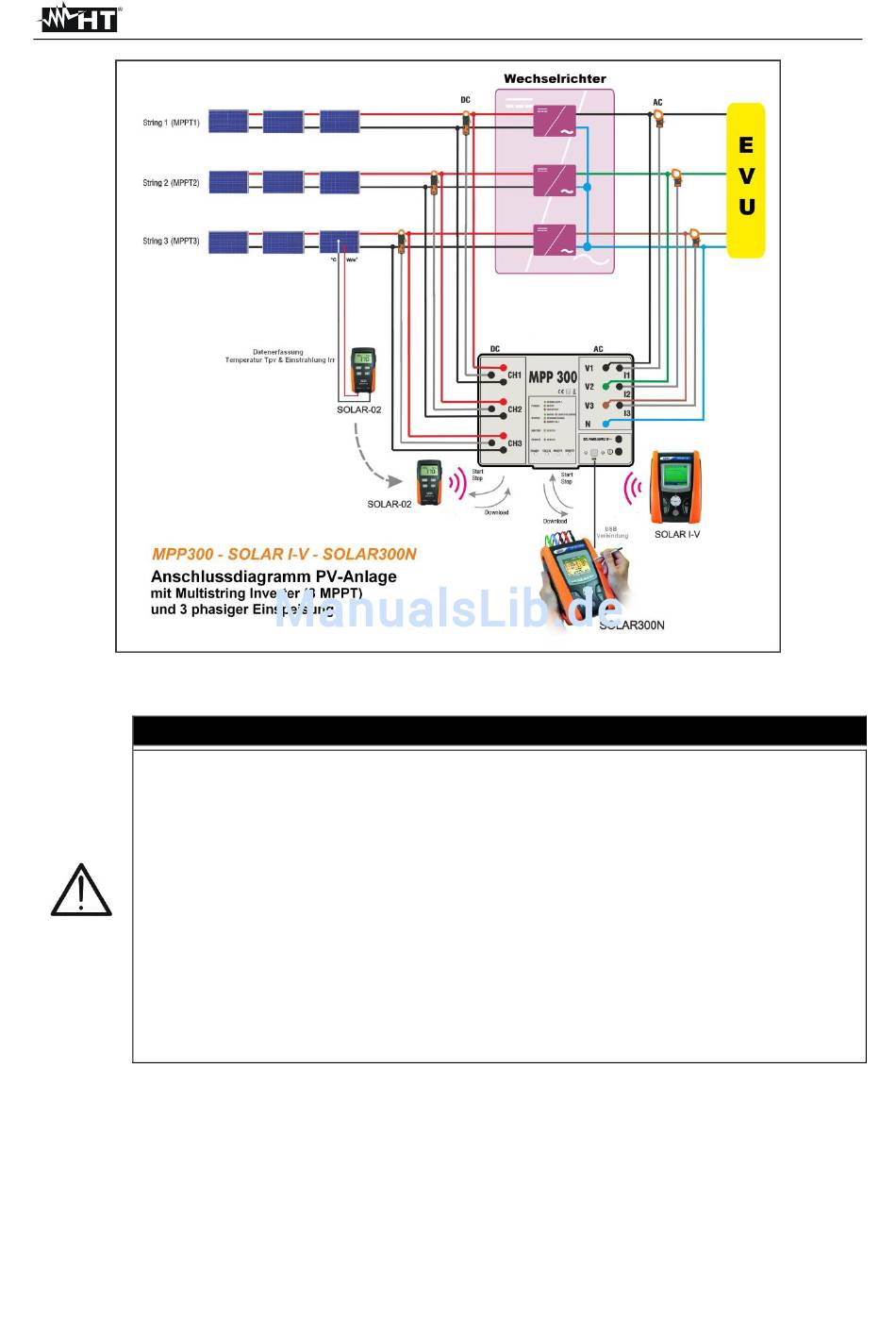

Abb. 3: Anschluss des MPP300 zum Testen eines 3-Phasen-PV System
Wenn das SOLAR I-V so eingestellt ist um das MPP300 zu nutzen,
müssen
(Spannungen und Ströme) am MPP300 angeschlossen sein. Am SOLAR
I-V dürfen weder Spannung noch Strom an seinen Eingängen anliegen.
Die maximale Spannung für die Eingänge vom MPP300 ist 1000V DC
zwischen den Eingängen VDC1, VDC2, VDC3 und 600V AC zwischen
den Eingängen VAC1, VAC2, VAC3. Messen Sie keine Spannungen die
die Grenzen übersteigen, welche in diesem Handbuch vorgegeben sind.
Das Übersteigen dieser Grenzen kann zu einem elektrischen Schock für
den Benutzer und Beschädigung des Instrumentes führen. Um – während
der Verbindungsherstellung - die Sicherheit des Anwenders zu garantieren,
schalten Sie das zu testende System fachgerecht strom-aufwärts und
stromabwärts des DC/AC Wechselrichters frei.
1. Überprüfen Sie und wenn notwendig, stellen Sie das Ausgangssignal der verwendeten
Referenzelle beim SOLAR-02 entsprechend ein (beziehen Sie sich bitte auf die
Bedienungsanleitung von SOLAR-02).
2. Schalten Sie SOLAR I-V ein, überprüfen Sie es und wenn notwendig, ändern Sie die
Einstellungen in Abhängigkeit vom Typ des externen Gerätes,
notwendigen Einstrahlungsgrenzwert, auf den Endbereich der AC und DC Stromzangen, auf
die Integrationsperiode und auf die Parameter des System, das gemessen wird,
auch Bedienanleitung von SOLAR I-V)
ALLE
Anschlüsse
DE - 11
WARNUNG
bezogen
auf
MPP 300
elektrische
Quantitäten
auf den
minimal
(siehe
