Zugriff auf den Steuergeräteschrank
Frontplatte des Steuergeräts öff nen oder abnehmen
A

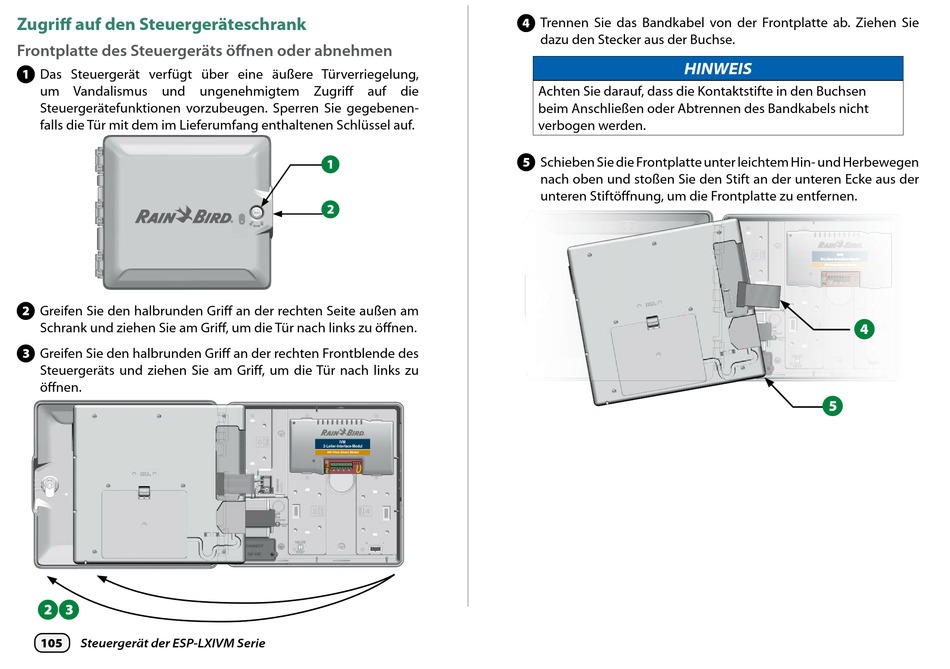

Das Steuergerät verfügt über eine äußere Türverriegelung,
um Vandalismus und ungenehmigtem Zugriff auf die
Steuergerätefunktionen vorzubeugen. Sperren Sie gegebenen-
falls die Tür mit dem im Lieferumfang enthaltenen Schlüssel auf.
B
Greifen Sie den halbrunden Griff an der rechten Seite außen am
Schrank und ziehen Sie am Griff , um die Tür nach links zu öff nen.
C
Greifen Sie den halbrunden Griff an der rechten Frontblende des
Steuergeräts und ziehen Sie am Griff , um die Tür nach links zu
öff nen.
BC
