IVM-SEN (Sensorgerät)
Durchflusssensoren werden mit dem 2-Leiterpfad
über IVM-SEN 2-Leiter-Geräte verbunden.
Das ESP-LXIVM Steuergerät unterstützt bis zu 5
Durchflusssensoren und das LX-IVM Pro Steuergerät
bis zu 10 Durchflusssensoren.
Durchflusssensoren anschließen
A
Installieren Sie die
Ihrem Bewässerungsleitungssystem
jedem Verbindungspunkt
(Wasserzähler oder -pumpe).
HINWEIS
Für eine optimale Leistung und Durchflussmes-
sung sollten die Durchflusssensoren mit einer
Mindestlänge von 10 Rohrdurchmessern oberwas-
serseitig (Versorgung) und einer Mindestlänge von
5 Rohrdurchmessern unterwasserseitig (Zulief-
erung) installiert werden, bevor ein Wechsel von
Rohrgröße/-richtung oder weg vom Hauptventil
durchgeführt wird.
B
Verbinden Sie den rot/weiß gestreiften Draht des
IVM-SEN mit dem roten Draht des Gleichstrom-
Magnetventils.
C
Verbinden Sie den schwarz/weiß gestreiften
Draht des IVM-SEN mit dem schwarzen Draht des
Gleichstrom-Magnetventils.
D
Verbinden Sie die Drähte des IVM-SEN mit
dem Durchflusssensor.
alle Anweisungen
Durchflusssensor betreffen.
E
Für eine spätere
Modifikationen empfehlen wir Ihnen, in jedem
Ventilkasten einen zusätzlichen Meter (3 Fuß) des
2-Leiterkabels zu lassen.
10 Steuergerät der ESP-LXIVM Serie
Durchflusssensoren in
an
der Wasserzufuhr
Achten Sie darauf,
zu befolgen, die den
Fehlerbehebung oder
Verwenden Sie ausschließlich WC20 Verbindungsstücke für
die Kabelverbindungen mit dem 2-Leiterpfad. Eine fehlerhafte
Verdrahtung kann Ihr Steuergerät oder das Bewässerungssys-
tem stark beschädigen.
Ventilkasten
D
2-Leiter
Kabel

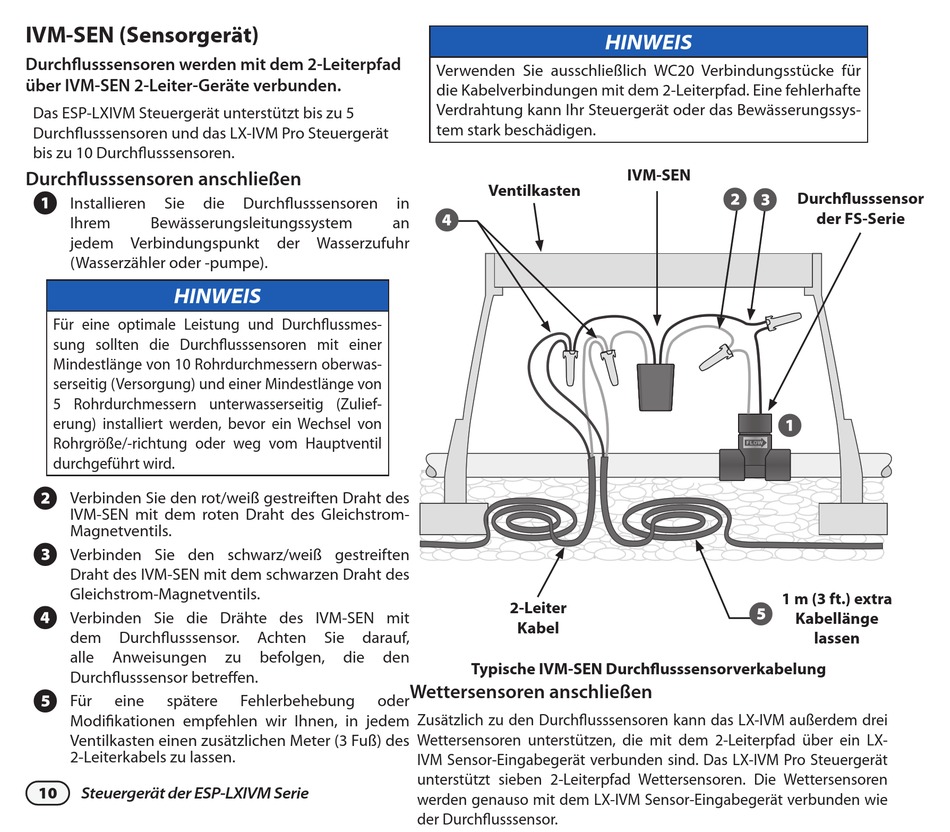

Typische IVM-SEN Durchflusssensorverkabelung
Wettersensoren anschließen
Zusätzlich zu den Durchflusssensoren kann das LX-IVM außerdem drei
Wettersensoren unterstützen, die mit dem 2-Leiterpfad über ein LX-
IVM Sensor-Eingabegerät verbunden sind. Das LX-IVM Pro Steuergerät
unterstützt sieben 2-Leiterpfad Wettersensoren. Die Wettersensoren
werden genauso mit dem LX-IVM Sensor-Eingabegerät verbunden wie
der Durchflusssensor.
HINWEIS
IVM-SEN
B C
A
1 m (3 ft.) extra
E
Durchflusssensor
der FS-Serie
Kabellänge
lassen
