Installation der Referenzmarke und der Endschalter
WICHTIG: Warten Sie 24 Stunden bis zur vollständigen Haftung der Maßverkörperung, bevor Sie
die Magneten anbringen.
Wenn der Abtastkopf den Referenzmarkenselektor oder Endschaltermagneten passiert, wird eine
Kraft von bis zu 0,2 N zwischen dem Magneten und den Sensoren am Abtastkopf erzeugt.
•
Die Halterung sollte ausreichend stabil sein, damit sie einer solchen Kraft standhalten kann,
ohne sich zu verformen.
•
Durch die Montage des Maßbands gemäß den Anweisungen dieser Installationsanleitung
wird verhindert, dass diese Magnetkraft die Maßverkörperung beeinträchtigt.
Verwenden Sie die Installationshilfe, um den Referenzmarkenselektor und die
Endschaltermagneten genau und einfach zu positionieren.

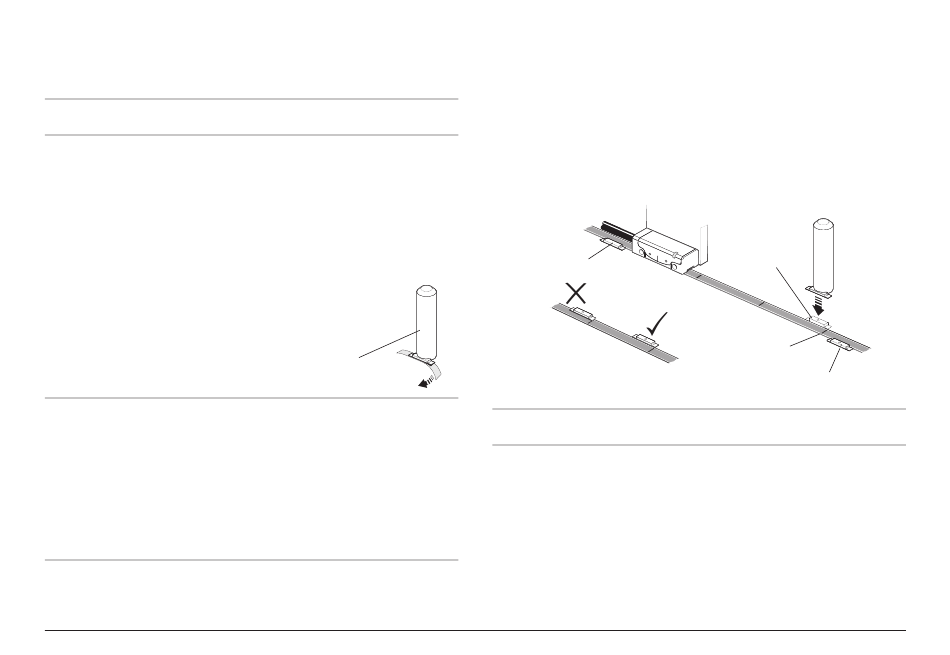

1. Den Magneten wie dargestellt an der Installationshilfe anbringen.
2. Selbstklebendes Schutzpapier vom Magneten entfernen.
HINWEISE:
•
Der nominelle Schaltpunkt des Endschalters liegt normalerweise direkt über dem
Magneten, kann aber auch bis zu 3 mm früher schalten (siehe
Installationszeichnung'
auf Seite 11).
•
Magnetische Materialien in der näheren Umgebung können Verschiebungen bei
Referenzmarkenselektor und magnetischen Endschaltern auslösen. In diesem Fall muss für
eine zusätzliche Sicherung gesorgt werden. Alternativ sind geschraubte Referenzmarken- und
Endschaltermagnete erhältlich (siehe
'RTLC20-S Maßband – Installationszeichnung'
•
Externe Magnetfelder von mehr als 6 mT Stärke in der Nähe des Abtastkopfes können zu
Fehlauslösungen der Endschalter- und Referenzsensoren führen.
1
Der magnetische Referenzmarkenselektor wird nur für Abtastköpfe mit vom Anwender wählbarer Referenzmarke benötigt. Weitere Informationen finden Sie im Datenblatt zum VIONiC
(Renishaw Art.-Nr. L-9517-9679).
16
VIONiC
RTLC20-S inkrementelles Wegmesssystem
™
Magnetische Montagehilfe
'RTLC20-S Maßband –
auf Seite 11).
3. Den Magneten an der gewünschten Position an der Kante der Maßverkörperung anbringen
und sicherstellen, dass er nicht auf der Maßverkörperung sitzt.
•
Endschaltermagnete können an beliebigen Stellen angebracht werden.
•
Bringen Sie den Referenzmarkenselektor, wie unten gezeigt, an der entsprechenden
1
IN-TRAC Referenzmarke an.
P-Endschaltermagnet
HINWEIS: Die Positionen des Referenzmarkenselektors und des Endschaltergebers sind richtig
für die dargestellte Ausrichtung des Abtastkopfes.
4. Den Magneten mit einem sauberen, trockenen, faserfreien Tuch festdrücken, damit er gut haftet.
Magnetischer
Referenzmarkenselektor
Ausgewählte IN-TRAC
Referenzmarke
Q-Endschaltermagnet
optischen Inkremental-Messsystem
™
