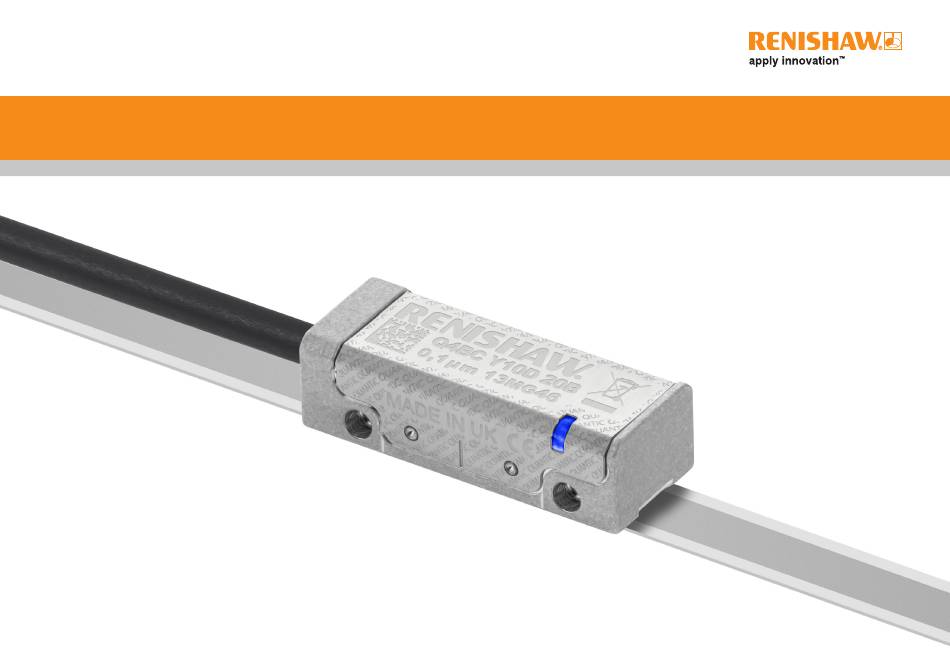

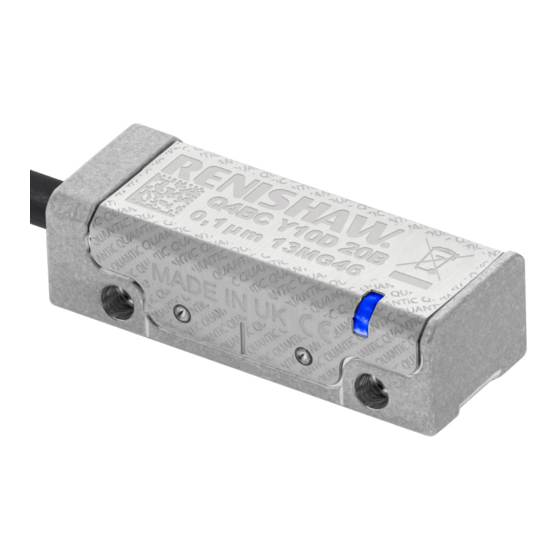

- Seite 1 Installationshandbuch M-9417-9256-03-C QUANTiC RTLC40-S inkrementelles Wegmesssystem ™...
-
Seite 2: Inhaltsverzeichnis
Referenzklemme Installation der Referenzmarke und der Endschalter QUANTiC Quickstart-Handbuch Abtastkopfmontage und -installation Systemkalibrierung Wiederherstellen der Werkseinstellungen Signalverstärkung (Automatic Gain Control – AGC) ein-/ausschalten Fehlersuche Ausgangssignale Geschwindigkeit Elektrische Anschlüsse Ausgangsspezifikationen Allgemeine Spezifikationen RTLC40-S Maßband – Spezifikationen Referenzmarke Endschalter QUANTiC RTLC40-S Installationshandbuch... -
Seite 3: Rechtlicher Hinweis
Störungen nicht empfindlich sein, einschließlich Störungen, die unerwünschte Funktionen verursachen können. eine andere Sprache übertragen werden. Der Anwender wird darauf hingewiesen, dass jegliche Veränderungen oder Umbauten, die nicht ausdrücklich durch Renishaw plc oder eine autorisierte Vertretung genehmigt wurden, die Erlaubnis zum Betrieb des Geräts Marken erlöschen lassen. -
Seite 4: Lagerung Und Handhabung
Betrieb Luftfeuchtigkeit +70 °C +70 °C Minimaler Biegeradius −20 °C 0 °C RTLC40-S – 150 mm HINWEIS: Vergewissern Sie sich, dass 95% relative Luftfeuchtigkeit das Klebeband auf der Außenseite des (nicht kondensierend) nach Biegeradius angebracht ist. IEC 60068-2-78 QUANTiC RTLC40-S Installationshandbuch... -
Seite 5: Installationszeichnung Für Quantic Abtastköpfe
2 × M2,5 Montagebohrungen, angesenkt auf Ø3 × 2,3 tief, beide Seiten. HINWEIS: Die empfohlene Einschraubtiefe beträgt 5 mm (7,5 mm inkl. Senkung), mit einem empfohlenen Drehmoment zwischen 0,25 Nm und 0,4 Nm. * Größe der Montageflächen Wert gemessen vom Installationsuntergrund † QUANTiC RTLC40-S Installationshandbuch... -
Seite 6: Rtlc40-S Maßband - Installationszeichnung
HINWEISE: Die Positionen des Referenzmarkenselektors und des Endschaltergebers sind richtig für die dargestellte Ausrichtung des Abtastkopfes. Q-Endschalter A-9653-0291 Externe Magnetfelder von mehr als 6 mT Stärke in der Nähe des Abtastkopfes können zu Fehlauslösungen der Endschalter- und Referenzsensoren führen. Referenzmarkenselektor A-9653-0290 QUANTiC RTLC40-S Installationshandbuch... -
Seite 7: Rtlc40-S Maßband-Montagehilfe
Schneidevorrichtung (A-9589-0071) oder Schere (A-9589-0133) zum Zuschneiden des RTLC40-S auf die gewünschte Länge Magnet Montageführung (A-9653-0201) Endschaltermagnete (P-Endschalter – A-9653-0138, Q-Endschalter – A-9653-0139) Referenzmarkenselektor * (A-9653-0143) * Der magnetische Referenzmarkenselektor wird nur für Abtastköpfe mit vom Anwender wählbarer Referenzmarke benötigt. QUANTiC RTLC40-S Installationshandbuch... -
Seite 8: Verwendung Der Schneidevorrichtung
Maßbands in einer fließenden Bewegung nach unten. Ausrichtung des Anpressblocks der Schneidevorrichtung für den RTLC40-S Maßbandzuschnitt Anpressblock der Schneidevorrichtung Halten Sie das Maßband fest in seiner Position und schließen Sie die Schere zum Schneiden des Maßbands gleichzeitig in einer fließenden Bewegung nach unten. QUANTiC RTLC40-S Installationshandbuch... - Seite 9 10. Nehmen Sie die Montagehilfe ab und drücken Sie das noch lose Maßband von Hand fest. Das Maßband ist mit einem sauberen, faserfreien Tuch über die gesamte Maßbandlänge mit den Fingern festzudrücken. 11. Säubern Sie das Maßband mit den Reinigungstüchern von Renishaw oder einem sauberen, trockenen, faserfreien Tuch.
-
Seite 10: Endabdeckungen
Setzen Sie die Referenzklemme mit der Öffnung auf die gewünschte Stelle am Maßband. an der Referenzklemme. Achten Sie darauf, dass kein Kleber auf die Maßbandoberfläche fließt. Dosiernadeln sind erhältlich. Stellen Sie sicher, dass der Kleber über die gesamte Länge der Öffnung verteilt ist. QUANTiC RTLC40-S Installationshandbuch... -
Seite 11: Installation Der Referenzmarke Und Der Endschalter
Der magnetische Referenzmarkenselektor wird nur für Abtastköpfe mit vom Anwender wählbarer Referenzmarke benötigt. Weitere Informationen finden Sie im Datenblatt zur QUANTiC Messsystembaureihe (Renishaw Art.-Nr. L-9517-9779). Externe Magnetfelder von mehr als 6 mT Stärke in der Nähe des Abtastkopfes können zu Fehlauslösungen der Endschalter- und Referenzsensoren führen. -
Seite 12: Quantic Quickstart-Handbuch
Wiederholen Sie die Installation und Kalibrierung. * Weitere Informationen finden Sie in dem Advanced Diagnostic Tool ADTi100 und ADT View Software Benutzerhandbuch (Renishaw Art.-Nr. M-6195-9414) und der Advanced Diagnostic Tool ADTi100 und ADT View Software Quickstart-Anleitung (Renishaw Art.-Nr. M-6195-9322). Die Software kann kostenlos unter †... -
Seite 13: Abtastkopfmontage Und -Installation
Grün AGC aus, optimale Einstellung entsprechende Software ADT View können verwendet werden, um die Signalstärke unter schwierigen Installationsbedingungen zu optimieren. Weitere Informationen finden Sie unter www.renishaw.de/adt. Mangelhafte Einstellung: Signalpegel zu gering für sicheren Betrieb HINWEIS: Bei einer Neuinstallation des Abtastkopfes sollten die Werkseinstellungen wiederhergestellt werden (Seite 13). -
Seite 14: Systemkalibrierung
Systemkalibrierung HINWEIS: Die nachstehend beschriebenen Funktionen können auch mithilfe des optionalen ADTi-100 und der ADT View Software ausgeführt werden. Weitere Informationen finden Sie unter www.renishaw.de/adt. Vor der Systemkalibrierung: Reinigen Sie die Maßverkörperung und das Lesefenster des Abtastkopfes. Bei einer Neuinstallation stellen Sie die Werkseinstellungen wieder her (‚Wiederherstellen der Werkseinstellungen‘, Seite... -
Seite 15: Wiederherstellen Der Werkseinstellungen
Fernkalibrierung für mindestens 3 Sekunden bis maximal 10 Sekunden an 0 V angelegt wird. Die LED zeigt dann grünes Dauerlicht. HINWEIS: Das Ein- bzw. Ausschalten der AGC-Funktionen kann auch mithilfe des optionalen ADTi-100 und der ADT View Software ausgeführt werden. Weitere Informationen finden Sie unter www.renishaw.de/adt. -
Seite 16: Fehlersuche
Abschlusswiderstand des Ausgangssignals überprüfen (Seite 18) (nur analoge Version) Bei Verwendung mit dem ADTi-100 im Einzelinstallations-Modus darauf achten, dass der Abschlussstecker (Renishaw Artikel-Nr. A-6195-2132) angeschlossen ist Den CAL-Modus beenden und die Werkseinstellungen wiederherstellen (Seite 13) Einstellung und Ausrichtung des Abtastkopfes überprüfen (Seite 11) Während der Kalibrierung blinkt die LED... - Seite 17 (nur analoge Version) Betriebsbereichs Bei Verwendung mit dem ADTi-100 im Einzelinstallations-Modus darauf achten, dass der Abschlussstecker (Renishaw Artikel-Nr. A-6195-2132) angeschlossen ist Überprüfen Sie die Kabeldurchgängigkeit Achten Sie auf die richtige Kombination von Maßverkörperung und Abtastkopf Viermal rot blinkende LED am...
-
Seite 18: Ausgangssignale
Packung mit 5 Buchsen für 14-pol. JST SH: Einstellung ‡ Durchsichtig A-9417-0025 – Montage an der Unterseite; Fernkalibrierung CAL * Orange A-9417-0026 – Seitliche Montage. Maximal 20 Einsteckzyklen für JST Stecker. Schirm Schirm Gehäuse Gehäuse Kabelschutz QUANTiC RTLC40-S Installationshandbuch... -
Seite 19: Geschwindigkeit
0,45 0,18 0,091 0,045 1038 Analoge Abtastköpfe Maximale Geschwindigkeit: 20 m/s (−3dB) † * Bei einem Abtastkopf mit 1 m Kabel. † Überschreitet die Geschwindigkeit 20 m/s, kann die für den zyklischen Fehler (SDE) angegebene Leistung nicht garantiert werden. QUANTiC RTLC40-S Installationshandbuch... -
Seite 20: Elektrische Anschlüsse
Je nach Kabeltyp, Länge des Abtastkopfkabels und Zählerfrequenz Maximale des getakteten Ausgangs. Für weitere Informationen kontaktieren Sie Verlängerungskabellänge bitte Ihre lokale Renishaw-Niederlassung. Schirm Abtastkopf zu ADTi-100 WICHTIG: Der Schirm sollte mit der Maschinenerde (Feldmasse) verbunden werden. Für JST-Varianten sollte der Kabelschutz mit der Maschinenerde verbunden werden. -
Seite 21: Ausgangsspezifikationen
Synchronisierter Puls Z, Pulslänge entsprechend der Auflösung. entsprechend der Signaldauer ausgibt, erhältlich. Für weitere Informationen Bidirektional wiederholgenau. † kontaktieren Sie bitte Ihre lokale Renishaw-Niederlassung. Endschalter Ausgang offener Kollektor, asynchroner Puls (nicht mit Kabelanschluss des Typs ‚A‘ erhältlich) Aktiv high Wiederholgenauigkeit < 0,1 mm ~ Länge des Endschaltergebers... -
Seite 22: Analoge Ausgangssignale
Je höher die Signalstärke, desto länger sind die inkrementellen High-Pegel. an V Bei einer Signalstärke > 70% beträgt V durchgehend 3,3 V. Signalstärke 100% * Nur eine kalibrierte Referenzmarke ist bidirektional wiederholgenau. Das dargestellte Einstellsignal ist während Kalibrierroutine nicht verfügbar. † QUANTiC RTLC40-S Installationshandbuch... -
Seite 23: Allgemeine Spezifikationen
Typischer zyklischer Fehler (SDE) Analogausgang Digitalausgang < ±120 nm < ±80 nm ACHTUNG: Die Messsysteme von Renishaw wurden entwickelt, um den entsprechenden EMV Standards zu genügen. Für vollständige EMV müssen sie vorschriftsmäßig installiert werden. Besondere Aufmerksamkeit muss dabei den Schirmungsmaßnahmen gelten. QUANTiC RTLC40-S Installationshandbuch... -
Seite 24: Rtlc40-S Maßband - Spezifikationen
An gewünschten Positionen; vom Kunden auswählbar. Wiederholgenauigkeit < 0,1 mm Für Längen > 2 m wird das FASTRACK ™ Trägersystem mit RTLC40 Maßband empfohlen. Weitere Informationen finden Sie im Installationshandbuch „QUANTiC ™ RTLC40 / FASTRACK ™ inkrementelles Wegmesssystem“ (Renishaw Art.-Nr. M-9417-9249). QUANTiC RTLC40-S Installationshandbuch... - Seite 25 +49 7127 88237 Karl-Benz Straße 12, 72124 germany@renishaw.com Pliezhausen, Deutschland www.renishaw.de *M-9417-9256-03* Kontaktinformationen finden Sie unter www.renishaw.de/renishaw-weltweit Renishaw plc. Eingetragen in England und Wales. Nummer im Gesellschaftsregister: 1106260. Eingetragener Firmensitz: New Mills, Wotton-under-Edge, Gloucestershire, GL12 8JR, Vereinigtes Königreich Artikel-Nr.: M-9417-9256-03-C Veröffentlicht: 09.2021...
