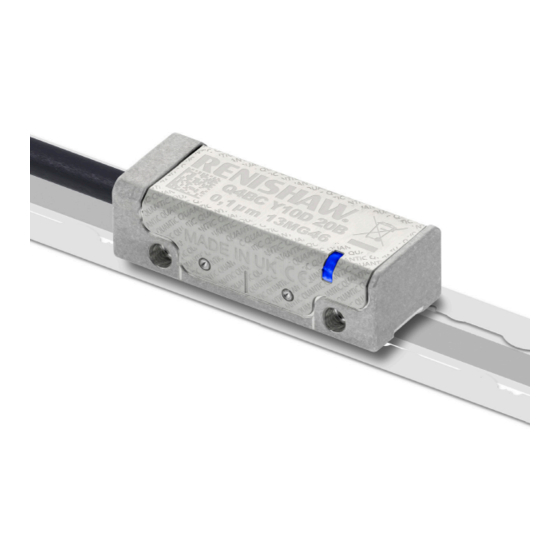

- Seite 1 Installationsanleitung M-9417-9249-04-A QUANTiC RTLC40 /FASTRACK inkrementelles Wegmesssystem ™ ™ www.renishaw.de/quanticdownloads #renishaw...
- Seite 2 Leere Seite QUANTiC RTLC40 /FASTRACK inkrementelles Wegmesssystem ™ ™...
- Seite 3 Endschalter........................39 www.renishaw.de...
- Seite 4 Angaben in der Renishaw-Dokumentation und der allgemeinen Geschäftsbedingungen zur Geschäftsbedingungen und Gewährleistung Gewährleistung und aller sonstigen relevanten Gesetzesvorschriften erfolgen. Sofern nicht zwischen Ihnen und Renishaw etwas im Rahmen einer separaten schriftlichen Weitere Informationen Vereinbarung vereinbart und unterzeichnet wurde, werden die Ausrüstung und/oder Software gemäß...
- Seite 5 Sie unter www.renishaw.de/REACH. Entsorgung von Elektro- und Elektronik-Altgeräten Der Gebrauch dieses Symbols auf Produkten von Renishaw und/oder den beigefügten Unterlagen gibt an, dass das Produkt nicht mit allgemeinem Haushaltsmüll entsorgt werden darf. Es liegt in der Verantwortung des Endverbrauchers, dieses Produkt zur Entsorgung an speziell dafür vorgesehene Sammelstellen für Elektro- und Elektronik-Altgeräte (WEEE) zu übergeben, um eine...
- Seite 6 Hinweise zur QUANTiC Software Drittanbieter-Lizenzen Das QUANTiC Produkt enthält eingebettete Software, für welche folgende Hinweise gelten: Copyright © 2009 - 2013 ARM LIMITED Copyright © NXP Semiconductors, 2012 All rights reserved. All rights reserved. This Redistribution and use in source and binary forms, with or without modification, are Software that is described herein is for illustrative purposes only which provides customers with permitted provided that the following conditions are met: programming information regarding the LPC products.
- Seite 7 / or its prime contractors regarding its use, reproduction and disclosure are as set forth in the terms of the contract or subcontract between Renishaw and the United States Government, civilian federal agency or prime contractor respectively. Please consult the applicable contract or subcontract and the software licence incorporated therein, if applicable, to determine your exact rights regarding use, reproduction and /or disclosure.
- Seite 8 Lagerung und Handhabung Die berührungslos arbeitenden QUANTiC Messsysteme bieten eine hohe Toleranz gegenüber Staub, Fingerabdrücken und leichten Ölen. Bei rauen Umgebungen wie Anwendungen auf Werkzeugmaschinen sollte jedoch ein zusätzlicher Schutz gegen das Eindringen von Kühlmittel oder Öl vorgesehen werden. Minimaler Biegeradius RTLC40 –...
- Seite 9 Temperatur Luftfeuchtigkeit 95% relative Luftfeuchtigkeit (nicht kondensierend) nach IEC 60068-2-78 Lagerung System −20 °C bis +70 °C Betrieb System 0 °C bis +70 °C www.renishaw.de...
- Seite 10 Installationszeichnung für QUANTiC Abtastköpfe Abmessungen und Toleranzen in mm Optische Mittellinie (Inkrementalsignal und Referenzmarke) (Gierwinkel ± 0,9°) (Rollwinkel ± 0,8°) Magnetischer Referenzmarkenselektor 0,55 Versatz 2,25 ±0,5 8,75 0,12 13,5 Montageflächen 4,25 Q-Endschaltermagnet P-Endschaltermagnet Einstell-LED Ausgewählte IN-TRAC ™ Referenzmarke 4,15 Position des P- und Q-Endschaltersensors Position des Referenzmarkenselektor-Sensors Vorwärtsrichtung des Lesekopfes in Bezug auf die Maßverkörperung...
- Seite 11 Ausrichtung des Abtastkopfes. ‚Anbringen der Referenzklemme‘ auf Seite 17. • Externe Magnetfelder von mehr als 6 mT Stärke in der Nähe des Abtastkopfes Wert gemessen von der Oberfläche des FASTRACK Trägers. können zu Fehlauslösungen der Endschalter- und Referenzsensoren führen. www.renishaw.de...
- Seite 12 Benötigtes Zubehör für die Installation des RTLC40 Maßbands und FASTRACK Trägers Benötigte Teile: Optionale Teile: • Reinigungstücher (A-9523-4040) • Ein RTLC40 Maßband der richtigen Länge (siehe ‚Installationszeichnung für RTLC40 / FASTRACK System‘ auf Seite 11) • Faserfreies Tuch • Einen FASTRACK Träger der richtigen Länge (siehe ‚Installationszeichnung für •...
- Seite 13 Halten Sie den Block fest in seiner Position und ziehen Sie gleichzeitig den Hebel zum Schneiden des FASTRACK / Maßbands in einer fließenden Bewegung nach unten. Ausrichtung des Anpressblocks der Schneidevorrichtung Ausrichtung des Anpressblocks der Schneidevorrichtung für den RTLC40 Maßbandzuschnitt für den Zuschnitt des FASTRACK Trägers Anpressblock der Anpressblock der Schneidevorrichtung Schneidevorrichtung ACHTUNG: FASTRACK in diesen Bereichen NICHT ABTRENNEN www.renishaw.de...
- Seite 14 Verwendung der Schere Führen Sie den FASTRACK Träger des RTLC40 Maßbands durch die passende Öffnung an der Schere (siehe Abbildung unten). Halten Sie das Maßband fest in seiner Position und schließen Sie die Schere zum Schneiden des Maßbands gleichzeitig in einer fließenden Bewegung nach unten. Einführen des FASTRACK Trägers durch die größte Öffnung Einführen des RTLC40 Maßbands durch die mittlere Öffnung ACHTUNG:...
- Seite 15 Untergrund. Drücken Sie das FASTRACK an, indem Sie mit dem Finger fest von der Mitte in beide Richtungen streichen. Verwenden Sie hierbei ein faserfreies Tuch. HINWEIS: Warten Sie mindestens 20 Minuten, damit FASTRACK seine Haftkraft aufbauen kann, bevor Sie das Mittelstück entfernen. www.renishaw.de...
- Seite 16 Montagehilfe für RTL Maßband Auskragungen HINWEIS: Eine Anleitung zur Verwendung der Maßband-Montagehilfe (A-9589-0420) finden Sie in der Bedienungsanleitung RTL* scale installation tool [en] (Renishaw Art.-Nr. M-9589-9101) zum Herunterladen von unserer Webseite www.renishaw.de/quanticdownloads. WICHTIG: Während der Handhabung und Installation des Maßbandsystems empfiehlt es sich, Handschuhe zum Schutz vor scharfen Kanten zu tragen.
- Seite 17 5 mm Mindesttiefe Gewindelänge HINWEIS: Tragen Sie nur Loctite 435 in diesen Spalten auf, um eine optimale Haftung zu gewährleisten. Loctite 435 fließt unter das Maßband, um dort eine feste Verbindung zu erzeugen. Zusätzliche Schrauben erhältlich (A-9584-2047, Paket von 25 St.) www.renishaw.de...
- Seite 18 Anbringen der Endabdeckungen Für FASTRACK steht ein Satz Endabdeckungen zum Schutz der Maßbandenden zur Verfügung. HINWEIS: Die Endabdeckungen sind optional erhältlich und können vor oder nach der Montage des Abtastkopfes angebracht werden. 1. Entfernen Sie die Schutzfolie vom Klebeband auf der Rückseite der Endabdeckung. 2.
- Seite 19 Externe Magnetfelder von mehr als 6 mT Stärke in der Nähe des Abtastkopfes können zu Fehlauslösungen der Endschalter- und Referenzsensoren führen. Der magnetische Referenzmarkenselektor wird nur für Abtastköpfe mit vom Anwender wählbarer Referenzmarke benötigt. Weitere Informationen finden Sie im Datenblatt zur QUANTiC Messsystembaureihe (Renishaw Art.-Nr. L-9517-9779). ™ www.renishaw.de...
- Seite 20 Seite 25). Wiederholen Sie dann die Installation und Kalibrierroutine. Weitere Informationen finden Sie in der Advanced Diagnostic Tool ADTi-100 und ADT View Software Bedienungsanleitung (Renishaw Art.-Nr. M-6195-9414) und der Advanced Diagnostic Tool ADTi-100 und ADT View Software Kurzanleitung (Renishaw Art.-Nr. M-6195-9322).
- Seite 21 Das optionale Advanced Diagnostic Tool ADTi-100 (A-6195-0100) und die entsprechende Software ADT View können verwendet werden, um die Signalstärke unter schwierigen Abstand zwischen Abtastkopf Installationsbedingungen zu optimieren. Weitere Informationen finden Sie unter www.renishaw.de/adt. und FASTRACK 1,9 ±0,17 mm HINWEIS: Bei einer Neuinstallation des Abtastkopfes sollten die Werkseinstellungen wiederhergestellt werden (siehe ‚Wiederherstellen der Werkseinstellungen‘...
- Seite 22 Abtastkopf LED Diagnose Modus Status Grün blinkend Gute Einstellung, für eine optimale Einstellung Blinkfrequenz maximieren Installationsmodus Orange blinkend Mangelhafte Einstellung, den Abtastkopf justieren, bis die LED grün blinkt Rot blinkend Mangelhafte Einstellung, den Abtastkopf justieren, bis die LED grün blinkt Einzelblinken blau Kalibrierung der Inkrementsignale läuft Kalibriermodus...
- Seite 23 ADTi-100 und der ADT View Software ausgeführt werden. Weitere Informationen finden Sie unter Inkrementsignale fehlgeschlagen. Stellen Sie sicher, dass die Kalibrierung nicht aufgrund www.renishaw.de/adt. einer zu hohen Geschwindigkeit (> 100 mm/s oder einer Überschreitung der maximalen Verfahrgeschwindigkeit) des Abtastkopfes fehlschlug. Verlassen Sie dann die Kalibrierroutine, laden Sie die Werkseinstellung (siehe ‚Wiederherstellen der Werkseinstellungen‘...
- Seite 24 Phasenabgleich der Referenzmarke 1. Den Abtastkopf in beiden Richtungen über die ausgewählte Referenzmarke verfahren, bis die LED nicht mehr blinkt und dauerhaft blau leuchtet. Die Referenzmarke ist nun phasensynchron ausgerichtet. HINWEIS: Nur die gewählte Referenzmarke, die bei der Kalibrierroutine verwendet wurde, bleibt garantiert phasensynchron.
- Seite 25 Bei Neuausrichtung des Abtastkopfes, Neuinstallation des Systems oder falls die Kalibrierung dauerhaft fehlschlägt, müssen die Werkseinstellungen wiederhergestellt werden. HINWEIS: Das Wiederherstellen der Werkseinstellungen kann auch mithilfe des optionalen ADTi-100 und der ADT View Software ausgeführt werden. Weitere Informationen finden Sie unter www.renishaw.de/adt. Zur Wiederherstellung der Werkseinstellungen: 1.
- Seite 26 Fehlersuche Fehler Ursache Mögliche Lösungen • Sicherstellen, dass eine 5 V Spannung am Abtastkopf anliegt Die LED am Abtastkopf • Bei Kabelvarianten die korrekte Verdrahtung des Steckers kontrollieren Es liegt keine Spannung am ist erloschen Abtastkopf an • Achten Sie bei Verwendung der analogen QUANTiC Variante mit dem ADTi darauf, dass die richtigen Adapterkabel angeschlossen sind •...
- Seite 27 Die Abtastkopfhalterung muss stabil sein und darf keine mechanische Bewegung des Abtastkopfes erlauben verwendet wurde, ist wiederholgenau, nicht wiederholgenau andere Referenzmarken sind • Das Maßband und das Lesefenster des Abtastkopfes reinigen und auf Schäden überprüfen, dann das System möglicherweise nicht abgeglichen über der gewählten Referenzmarke neu kalibrieren (siehe Seite 23) www.renishaw.de...
- Seite 28 Fehler Ursache Mögliche Lösungen • Sicherstellen, dass Sie die Referenzmarke verwenden, die zur Referenzierung Ihres Systems kalibriert wurde, da nur diese Referenzmarke garantiert phasensynchron bleibt Die LED am Abtastkopf blinkt rot Die Referenzmarke ist nicht über der Referenzmarke phasensynchron ausgerichtet •...
- Seite 29 2, 9 2, 10 − Blau Inkrementell Gelb − Grün Violett Referenzmarke − Grau Pink Endschalter Schwarz Alarm − Orange Fernkalibrierung CAL Durchsichtig Schirmung Schirm Gehäuse Gehäuse Gehäuse Gehäuse Kabelschutz Die CAL-Leitung muss zur Verwendung mit dem ADTi-100 angeschlossen sein. www.renishaw.de...
- Seite 30 Analoge Ausgänge 15-pol. SUB-D Stecker 15-pol. SUB-D Stecker 14-pol. JST-Stecker Funktion Signal Farbe alternative Pinbelegung 5 V Braun 4, 5 4, 12 Spannungsversorgung 0 V Weiß 12, 13 2, 10 Cosinus − Blau Inkrementell Gelb Sinus − Grün Violett Referenzmarke − Grau Pink Endschalter Schwarz...
- Seite 31 15-pol. SUB-D Stecker (Anschlusscode D, L, H) 12-pol. runder Zwischenstecker (Anschlusscode X) 14-pol. JST Stecker (Anschlusscode J) Buchse für 12-pol. Binder-Rundstecker (A-6195-0105). Packung mit 5 Buchsen für 14-pol. JST SH: Montage an der Unterseite (A-9417-0025) Seitliche Montage (A-9417-0026) Maximal 20 Einsteckzyklen für JST Stecker. www.renishaw.de...
- Seite 32 Geschwindigkeit Digitale Abtastköpfe Maximale Geschwindigkeit (m/s) Zählerfrequenz getakteter Ausgang Mindestflankenabstand (MHz) (ns) (10 µm) (5 µm) (1 µm) (0,5 µm) (0,2 µm) (0,1 µm) (50 nm) 18,13 7,25 3,626 1,813 25,1 14,50 5,80 2,900 1,450 31,6 18,13 9,06 3,63 1,813 0,906 51,0 16,11...
- Seite 33 Digital Abtastkopfkabel Maximale Je nach Kabeltyp, Länge des Abtastkopfkabels und Zählerfrequenz des getakteten Ausgangs. Verlängerungskabellänge Für weitere Informationen kontaktieren Sie bitte Ihre lokale Renishaw-Niederlassung. Abtastkopf zu ADTi-100 Betrieb mit Fernkalibrierung 0 V Fernbetrieb von CAL / AGC über CAL-Signal möglich. www.renishaw.de...
- Seite 34 Empfohlene Signalabschlüsse Digitalausgänge Analoge Ausgänge 0 V Abtastkopf 220 pF Folgeelektronik A B Z+ 120 Ohm − 120 Ohm Kabel Z = 120 Ohm HINWEIS: Ein Abschlusswiderstand von 120 Ohm an den analogen Ausgangssignalen ist für eine korrekte Ausführung der AGC Funktion unbedingt erforderlich. A B Z−...
- Seite 35 • die Abtastkopf-Geschwindigkeit für einen zuverlässigen Betrieb zu hoch ist der Signaldauer ausgibt, erhältlich. Für weitere Informationen kontaktieren Sie bitte Ihre lokale Renishaw-Niederlassung. oder Tri-State Alarm Differenziell übertragene Signale haben einen offenen Kollektor für > 15 ms, wenn ein Invertierte Signale sind aus Übersichtsgründen nicht dargestellt.
- Seite 36 Analoge Ausgangssignale Inkrementell Endschalter 2 Kanäle V und V differenzielle Sinussignale, zentriert auf ~1,65 V (um 90º phasenverschoben) Offener Kollektorausgang, asynchroner Puls Aktiv high 40 μm Wiederholgenauigkeit < 0,1 mm 0,7 bis 1,35 Vss mit grüner LED- Anzeige (AGC aus) und blauer +)−(V −) LED-Anzeige (AGC ein) und einem...
- Seite 37 J – 14-pol. JST-Stecker Typischer zyklischer Fehler (SDE) Analogausgang < ±120 nm Digitalausgang < ±80 nm ACHTUNG: Die Messsysteme von Renishaw wurden entwickelt, um den entsprechenden EMV Standards zu genügen. Für vollständige EMV müssen sie vorschriftsmäßig installiert werden Besondere Aufmerksamkeit muss dabei den Schirmungsmaßnahmen gelten. www.renishaw.de...
- Seite 38 RTLC40 Maßband – Spezifikationen Form (Höhe × Breite) 0,2 mm × 8 mm Teilungsperiode 40 μm Genauigkeit (bei 20 °C) RTLC40 ±15 µm/m Kalibrierung rückführbar auf internationale Normen (einschließlich Steigung und Linearität) RTLC40H ±5 µm/m Kalibrierung rückführbar auf internationale Normen Linearität RTLC40 ±5 µm/m (erreichbar nach 2-Punkt-Fehlerkompensation) RTLC40H ±2,5 µm/m (erreichbar nach 2-Punkt-Fehlerkompensation)
- Seite 39 Auslösemagnete; mit Markierung oben für Q-Endschalter und ohne Markierung für P-Endschalter (siehe ‚Installationszeichnung für RTLC40 / FASTRACK System‘ auf Seite 11) Schaltpunkt Der nominelle Schaltpunkt des Endschalters liegt normalerweise direkt über dem Magneten, kann aber auch bis zu 3 mm früher schalten Montage An gewünschten Positionen; vom Kunden auswählbar Wiederholgenauigkeit < 0,1 mm www.renishaw.de...
- Seite 40 #renishaw © 2017–2024 Renishaw plc. Alle Rechte vorbehalten. Dieses Dokument darf ohne die vorherige schriftliche Genehmigung von Renishaw ZWAR HABEN WIR UNS NACH KRÄFTEN BEMÜHT, FÜR DIE RICHTIGKEIT DIESES weder ganz noch teilweise kopiert oder reproduziert werden oder auf irgendeine Weise auf ein anderes Medium oder in eine andere DOKUMENTS BEI VERÖFFENTLICHUNG ZU SORGEN, SÄMTLICHE GEWÄHRLEISTUNGEN,...
