Inhaltszusammenfassung für Renishaw RTLC20/FASTRACK

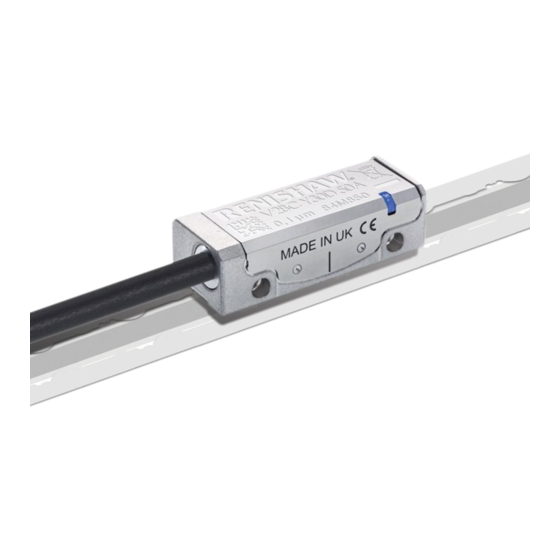

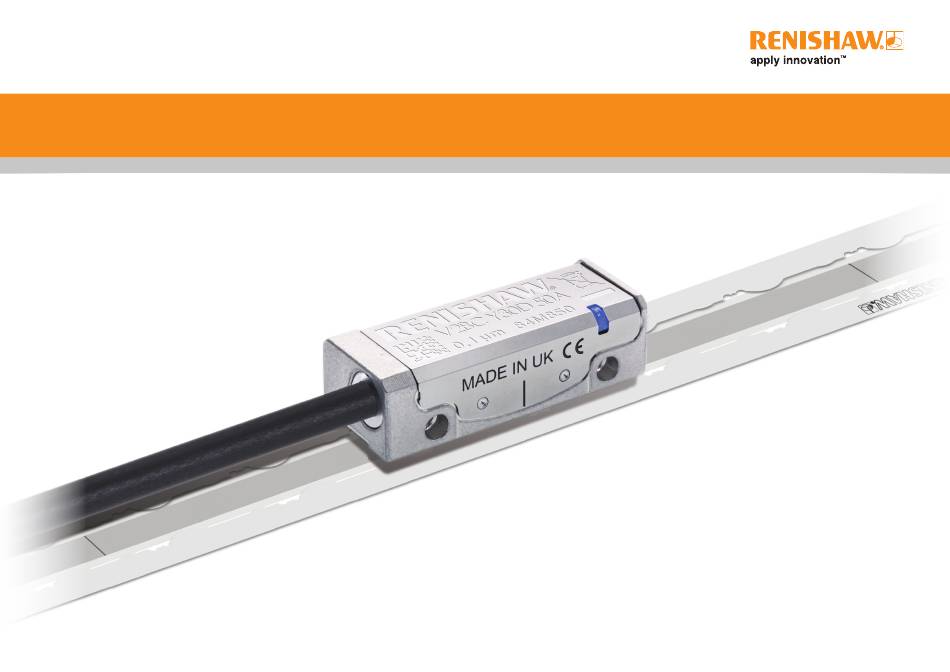

- Seite 1 Installationshandbuch M-6195-9226-03-B VIONiC RTLC20 /FASTRACK Wegmesssystem ™ ™...
-
Seite 2: Inhaltsverzeichnis
Inhalt Produktkonformität Lagerung und Handhabung Installationszeichnung für VIONiC Abtastköpfe Installationszeichnung für RTLC20/FASTRACK Trägersystem Installation des RTLC20/FASTRACK Trägersystems Installation des Referenzmarkenselektors und der Endschaltermagneten VIONiC Messsystem Quickstart-Handbuch Abtastkopfmontage und -installation Systemkalibrierung Ausgangssignale Geschwindigkeit Elektrische Anschlüsse Ausgangsspezifikationen Allgemeine Spezifikationen Technische Spezifikation für RTLC20 Maßband... -
Seite 3: Produktkonformität
US8466943 Weitere Informationen Der Gebrauch dieses Symbols auf Produkten von Renishaw und/oder den beigefügten Unterlagen gibt an, Weitere Informationen über die VIONiC Wegmesssysteme sind dem Datenblatt für das VIONiC dass das Produkt nicht mit allgemeinem Haushaltsmüll entsorgt werden darf. Es liegt in der Verantwortung Messsystem (Renishaw Art.-Nr. -
Seite 4: Lagerung Und Handhabung
Betrieb Luftfeuchtigkeit +70 °C +70 °C Minimaler Biegeradius −20 °C 0 °C RTLC20 – 50 mm FASTRACK ™ – 200 mm HINWEIS: Vergewissern Sie sich, dass das Klebeband auf der Außenseite des 95% relative Luftfeuchtigkeit (nicht kondensierend) nach Biegeradius angebracht ist. IEC 60068‑2‑78:2013 VIONiC RTLC20/FASTRACK Installationshandbuch... -
Seite 5: Installationszeichnung Für Vionic Abtastköpfe
HINWEIS: Die empfohlene Einschraubtiefe Trägerdicke 0,4 beträgt min. 5 (7,5 einschließlich Ansenkung) und (einschließlich Klebeband) das empfohlene Drehmoment 0,25 bis 0,4 Nm. 11,5 (Nickwinkel ±1°) Abstand 1,9 ± 0,12 † Optische Mittellinie † Größe der Montagefläche. Wert gemessen vom Installationsuntergrund. VIONiC RTLC20/FASTRACK Installationshandbuch... -
Seite 6: Installationszeichnung Für Rtlc20/Fastrack Trägersystem
Installationszeichnung für RTLC20/FASTRACK Trägersystem (geklebte Referenzklemme ‡ Abmessungen und Toleranzen in mm Gesamtlänge (L + 12) 1 mind. (Spalt) Maßbandlänge (L) Messlänge ML = (L − 10) (ML = (L − 25) mit richtungskennenden Endschaltern) FASTRACK Trägerlänge = (L − 24) Magnetische Referenzmarkenauswahl 10 max. -
Seite 7: Installation Des Rtlc20/Fastrack Trägersystems
Installation des RTLC20/FASTRACK Trägersystems Während der Handhabung und Installation des FASTRACK Trägersystems empfiehlt es sich, Handschuhe zum Schutz vor scharfen Kanten zu tragen. Falls erforderlich, schneiden Sie den FASTRACK Träger und Reinigen und entfetten Sie den das Maßband unabhängig voneinander, unter Verwendung Untergrund gründlich und lassen... -
Seite 8: Maßbandreferenz
Installation des RTLC20/FASTRACK Trägersystems Maßbandreferenz (Fortsetzung) Die Referenzklemme fixiert das Maßband RTLC20 an der gewünschten Stelle fest auf dem Untergrund. Führen Sie das RTLC20 Maßband in den FASTRACK ACHTUNG: Unter Umständen verschlechtert sich die Messleistung des Systems, wenn die Träger ein. Vergewissern Sie sich, dass das Maßband wie Referenzklemme nicht verwendet wird. -
Seite 9: Installation Des Referenzmarkenselektors Und Der Endschaltermagneten
über dem Magneten, kann aber auch Selektormagnet bis zu 3 mm früher schalten (siehe „Installationszeichnung für RTLC20/FASTRACK Trägersystem“ auf Seite HINWEISE: Magnetische Materialien in der näheren Umgebung können Verschiebungen bei Referenzmarkenselektor und magnetischen Endschaltern auslösen. In diesem Fall muss Ausgewählte IN-TRAC... -
Seite 10: Vionic Messsystem Quickstart-Handbuch
10). Wiederholen Sie die Installation und Kalibrierung. Weitere Informationen finden Sie in der Advanced Diagnostic Tool ADTi-100 und ADT View Software Quickstart-Anleitung (Renishaw Art.-Nr. M-6195-9322) und dem Advanced Diagnostic Tool ADTi-100 und ADT View Software Benutzerhandbuch (Renishaw Art.-Nr. M-6195-9414). †... -
Seite 11: Abtastkopfmontage Und -Installation
Geschwindigkeiten < 100 mm/s) Status der Einstell-LED am Abtastkopf Alarm 4-maliges rotes Signalüberschreitung; System fehlerhaft Blinken Gierwinkel 0° ±0,4° Grün Orange blinkend blinkend blinkend Nickwinkel Rollwinkel 0° ±1° 0° ±0,5° Abstand* zwischen Abtastkopf und FASTRACK Träger 1,9 ±0,12 mm WICHTIG: Nur schwarze Abstandslehre verwenden. VIONiC RTLC20/FASTRACK Installationshandbuch... -
Seite 12: Systemkalibrierung
Referenzmarken ausgeben. Dies hängt davon ab, welche Optionen bei der Bestellung gewählt wurden. - Vergewissern Sie sich, dass sich der Magnet der Referenzmarke an der richtigen Position relativ zur Orientierung des Abtastkopfes befindet (siehe „Installationszeichnung für RTLC20/FASTRACK Trägersystem“ auf Seite VIONiC RTLC20/FASTRACK Installationshandbuch... -
Seite 13: Ausgangssignale
0,215 0,134 0,107 0,054 0,027 0,013 3,63 1,81 0,730 0,360 0,181 0,145 0,091 0,073 0,036 0,018 0,009 4,53 0,910 0,450 0,180 0,090 0,045 0,036 0,023 0,018 0,009 0,005 0,002 1038 Bei einem Abtastkopf mit 1 m Kabel. VIONiC RTLC20/FASTRACK Installationshandbuch... -
Seite 14: Elektrische Anschlüsse
Für JST-Varianten sollte der Kabelschutz mit der Maschinenerde verbunden werden. 0,05 Maximale Länge des Abtastkopfkabels: 3 m 0,16 0,04 Maximale Kabellänge: Je nach Kabeltyp, Länge des Abtastkopfkabels und Taktgeschwindigkeit. Für weitere Informationen kontaktieren Sie bitte Ihre lokale Renishaw-Niederlassung. 0,025 0,08 0,02 Empfohlene Signalabschlüsse 0,04... -
Seite 15: Allgemeine Spezifikationen
Selbstklebende Rückseite Abtastkopfkabels * Referenzmarke Verlängerungskabel erhältlich. Für weitere Informationen wenden Sie sich bitte an Ihre Renishaw-Niederlassung. Vom Anwender gewählte, direkt in der Inkrementinformation ACHTUNG: Die Messsysteme von Renishaw wurden entwickelt, um den entsprechenden EMV integrierte IN-TRAC Referenzmarke. Bidirektional wiederholgenau. - Seite 16 Renishaw behält sich das Recht vor, technische Änderungen ohne Vorankündigung vorzunehmen. RENISHAW und das Messtaster-Symbol, wie sie im RENISHAW-Logo verwendet werden, sind eingetragene Marken von Renishaw plc im Vereinigten Königreich und in anderen Ländern. apply innovation sowie Namen und Produktbezeichnungen von anderen Renishaw-Produkten sind Schutzmarken von Renishaw plc oder deren Niederlassungen.
