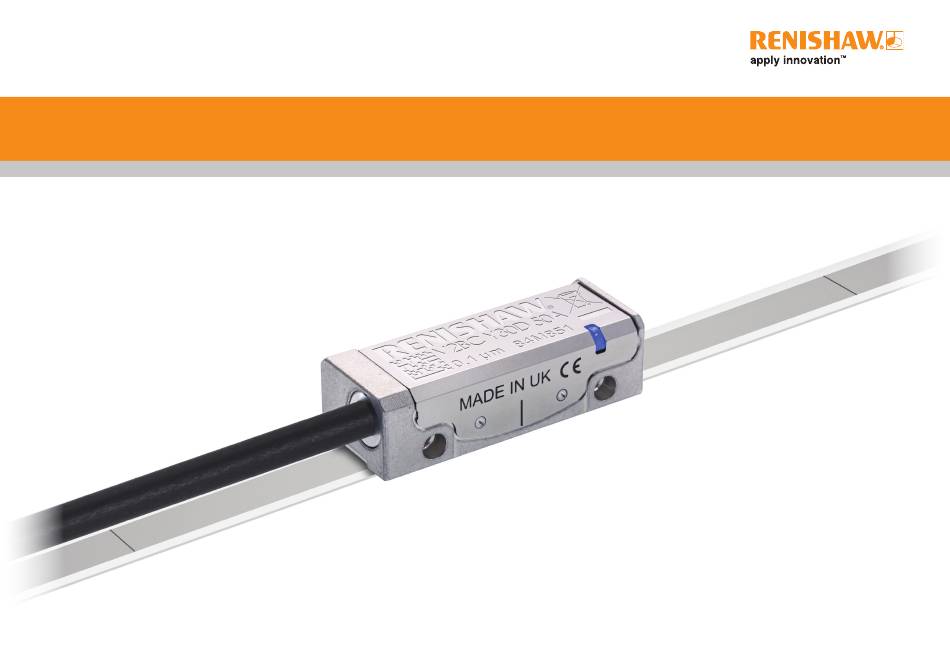

- Seite 1 Installationshandbuch M-6195-9109-03-B VIONiC RSLM hochgenaues Wegmesssystem RTLC20-S Wegmesssystem ™...
-
Seite 2: Inhaltsverzeichnis
Lagerung und Handhabung Installationszeichnung für VIONiC Abtastköpfe RTLC20-S Maßband – Installationszeichnung Maßbandinstallation Endabdeckungen Installation der Referenzmarken- und Endschaltermagnete Referenzklemme VIONiC Messsystem Quickstart-Handbuch Abtastkopfmontage und -installation Systemkalibrierung Ausgangssignale Geschwindigkeit Elektrische Anschlüsse Ausgangsspezifikationen Allgemeine Spezifikationen Maßband – Technische Spezifikationen Referenzmarke Endschalter VIONiC RTLC20-S Installationshandbuch... -
Seite 3: Produktkonformität
US8466943 Weitere Informationen Der Gebrauch dieses Symbols auf Produkten von Renishaw und/oder den beigefügten Unterlagen gibt an, Weitere Informationen über Messsysteme der VIONiC Baureihe sind dem Datenblatt für das VIONiC dass das Produkt nicht mit allgemeinem Haushaltsmüll entsorgt werden darf. Es liegt in der Verantwortung Messsystem (Renishaw Artikel-Nr. -
Seite 4: Lagerung Und Handhabung
Betrieb Luftfeuchtigkeit +70 °C +70 °C Minimaler Biegeradius −20 °C 0 °C RTLC20-S – 150 mm 95% relative Luftfeuchtigkeit HINWEIS: Vergewissern Sie sich, dass (nicht kondensierend) nach das Klebeband auf der Außenseite des IEC 60068-2-78 Biegeradius angebracht ist. VIONiC RTLC20-S Installationshandbuch... -
Seite 5: Installationszeichnung Für Vionic Abtastköpfe
5 mm (7,5 mm inkl. Senkung), Maßbanddicke 0,4 mit einem empfohlenen Drehmoment (einschließlich Klebeband) zwischen 0,25 Nm und 0,4 Nm. 11,5 (Nickwinkel ±1°) Abtastkopfabstand: 2,1 ±0,15 † Optische Mittellinie † Größe der Montagefläche. Wert gemessen vom Installationsuntergrund. VIONiC RTLC20-S Installationshandbuch... -
Seite 6: Rtlc20-S Maßband - Installationszeichnung
HINWEISE: Die Positionen des Referenzmarkenselektors und des Endschaltergebers sind richtig für die dargestellte Ausrichtung des Abtastkopfes. Externe Magnetfelder von mehr als 6 mT Stärke in der Nähe des Abtastkopfes können zu Fehlauslösungen der Endschalter- und Referenzsensoren führen. VIONiC RTLC20-S Installationshandbuch... -
Seite 7: Maßbandinstallation
Reinigungstüchern (A-9523-4040) Reinigungsmitteln (siehe „Lagerung und Handhabung“ auf Seite 2). Lassen Sie RTLC20-S von Renishaw oder einem sauberen, die Installationsfläche vor der Anbringung des Maßbands trocknen. trockenen, fusselfreien Tuch. Befestigen Sie die Montagehilfe für das Maßband mit M2,5-Schrauben an der Schutzfolie Montagehalterung des Abtastkopfes. -
