Zuschneiden des RTLC20-S Maßbands
Falls erforderlich, schneiden Sie das RTLC20-S Maßband mit einer Schneidevorrichtung oder
Schere auf die gewünschte Länge zu.

Verwendung der Schneidevorrichtung

Sichern Sie die Schneidevorrichtung unter Verwendung geeigneter Spannmittel.
Nachdem Sie die Schneidevorrichtung gesichert haben, führen Sie das RTLC20-S wie dargestellt
ein und positionieren Sie den Anpressblock auf dem Maßband.
HINWEIS: Vergewissern Sie sich, dass der Block richtig (wie unten dargestellt) ausgerichtet ist.

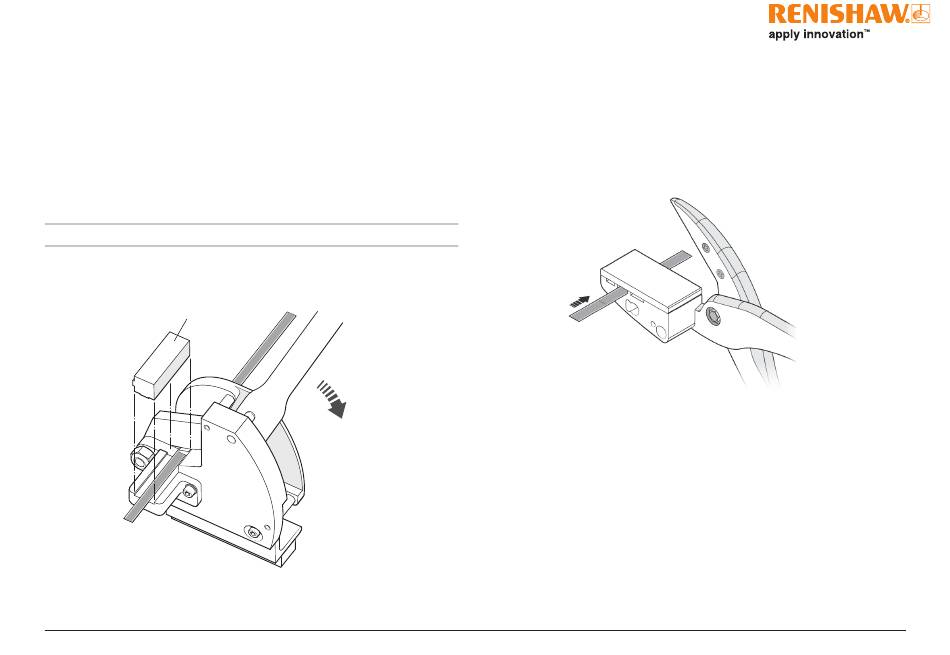

Ausrichtung des Anpressblocks der Schneidevorrichtung für den
RTLC20-S Maßbandzuschnitt
Anpressblock der Schneidevorrichtung
Halten Sie den Block fest in seiner Position und ziehen Sie gleichzeitig den Hebel zum Schneiden
des Maßbands in einer fließenden Bewegung nach unten.

Verwendung der Schere

Führen Sie das RTLC20-S Maßband durch die mittlere Öffnung an der Vorrichtung
(siehe Abbildung).
Halten Sie das Maßband fest in seiner Position und schließen Sie die Schere zum Schneiden des
Maßbands gleichzeitig in einer fließenden Bewegung nach unten.
