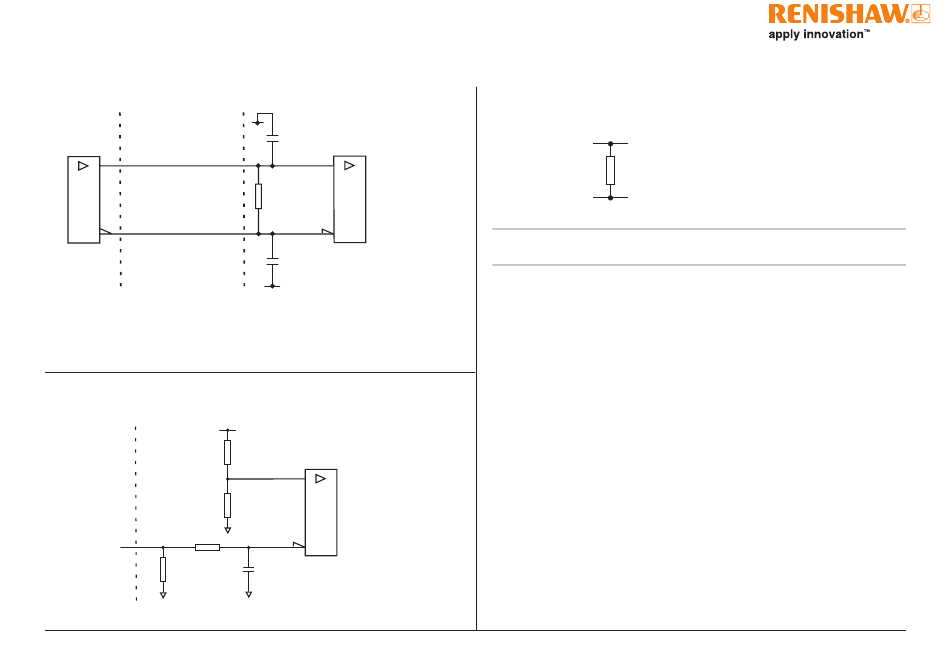

Empfohlene Signalabschlüsse
Abtastkopf
A B Z+
Kabel Z = 120 Ohm
0
A B Z−
Standard RS422A Leitungsempfänger-Schaltung.
Zusätzliche Kondensatoren reduzieren eventuelles Signalrauschen.
Signalabschluss Alarmsignal (single-ended)
(Nicht mit Kabelanschluss des Typs „A" erhältlich)
Abtastkopf
100R
E−
4k7
0 V
220 pF
Folgeelektronik
120 Ohm
220 pF
0 V
5 V
4k7
Folgeelektronik
1k8
100nF

Ausgang Endschalter

(Nicht mit Kabelanschluss des Typs „A" erhältlich)
5 V bis 24 V
R
P Q
HINWEIS: R so groß wählen, dass 20 mA nicht überschritten werden. Alternativ ein Relais oder
einen Optokoppler verwenden.
