Anbringen des RTLC20-S Maßbands
1. Planen Sie vor der Installation genügend Zeit für die Temperaturangleichung von Maßband
und Installationsfläche ein.
2. Markieren Sie die Startposition für das Maßband auf der Installationsfläche. Achten Sie auf
genügend Platz für die gegebenenfalls anzubringenden Endabdeckungen (siehe
Maßband – Installationszeichnung' auf Seite 11).
3. Reinigen und entfetten Sie den Untergrund gründlich mit den empfohlenen Reinigungsmitteln
(siehe 'Lagerung und Handhabung' auf Seite 8). Lassen Sie die Installationsfläche vor der
Anbringung des Maßbands trocknen.

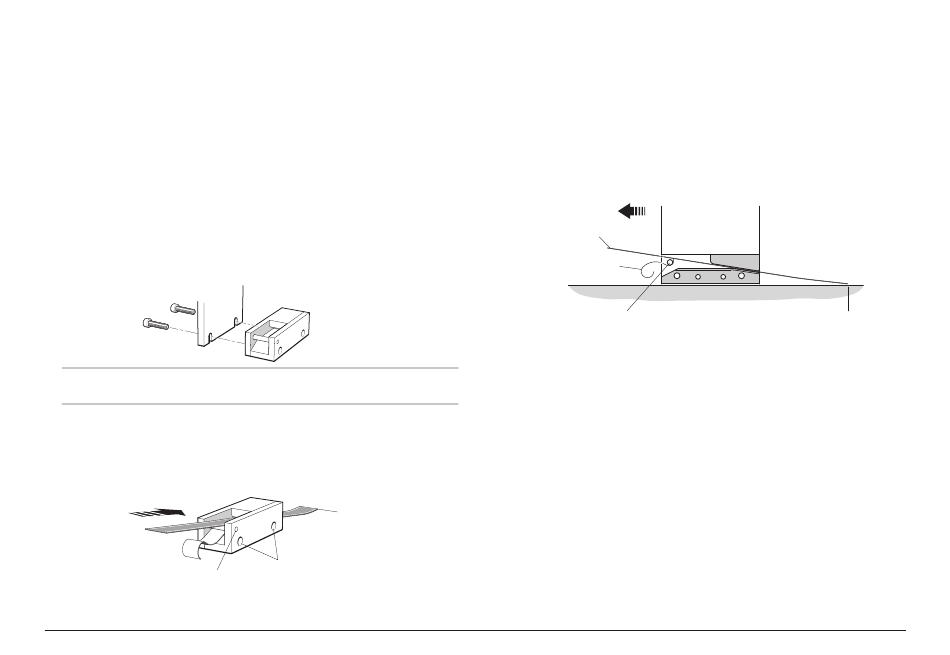

4. Befestigen Sie die Montagehilfe für das Maßband am Montagewinkel des Abtastkopfes.
Setzen Sie die mit dem Abtastkopf gelieferte grüne Abstandslehre zwischen die Montagehilfe
und die Installationsfläche, um die nominale Höhe einzustellen.
HINWEIS: Für eine einfachere Maßbandinstallation kann die Montagehilfe für das Maßband
kann in beiden Richtungen montiert werden.
5. Verfahren Sie die Achse auf den Startpunkt des Maßbands. Lassen Sie dabei genug Platz,
um das Maßband durch die Montagehilfe führen zu können, wie unten dargestellt.
6. Ziehen Sie ein Stück der Schutzfolie ab und legen Sie das Maßband bis zum Startpunkt in
die Montageführung ein. Vergewissern Sie sich, dass die Schutzfolie unter Splitter-Schraube
an der Montagehilfe nach außen geführt wird.
Splitter-Schraube
14 VIONiC RTLC20-S inkrementelles Wegmesssystem
™
'RTLC20-S
Startposition
M2,5 Montagebohrungen
7. Drücken Sie mithilfe eines sauberen, trockenen, faserfreien Tuches fest auf das
Maßbandende, um sicherzustellen, dass es gut auf dem Untergrund haftet.
8. Führen Sie die Montagehilfe langsam und gleichmäßig über die gesamte Verfahrachse.
Ziehen Sie mit der Hand die Schutzfolie vom Maßband ab. Achten Sie darauf, dass sich die
Folie nicht unter der Montagehilfe verfängt.
Richtung der Maßbandinstallation
RTLC20-S
Schutzfolie
Splitter-Schraube
9. Drücken Sie das Maßband während der Installation durch leichten Fingerdruck fest, damit es
gut auf dem Untergrund haftet.
10. Nehmen Sie die Montageführung ab und drücken Sie das noch lose Maßband von Hand fest.
11. Drücken Sie das Maßband mithilfe eines trockenen, faserfreien Tuches fest an, indem Sie von
seiner Mitte in beide Richtungen streichen. Vergewissern Sie sich, dass das Maßband gut auf
dem Untergrund haftet.
12. Säubern Sie das Maßband mit den Reinigungstüchern von Renishaw oder einem sauberen,
trockenen, fusselfreien Tuch.
13. Bringen Sie bei Bedarf die optionalen Endabdeckungen an (siehe
Endabdeckungen' auf Seite 15).
14. Warten Sie 24 Stunden bis zur vollständigen Haftung des Maßbands, bevor Sie die
Referenzklemme anbringen (siehe 'Anbringen der Referenzklemme'
Startposition
'Anbringen der
auf Seite 15).
