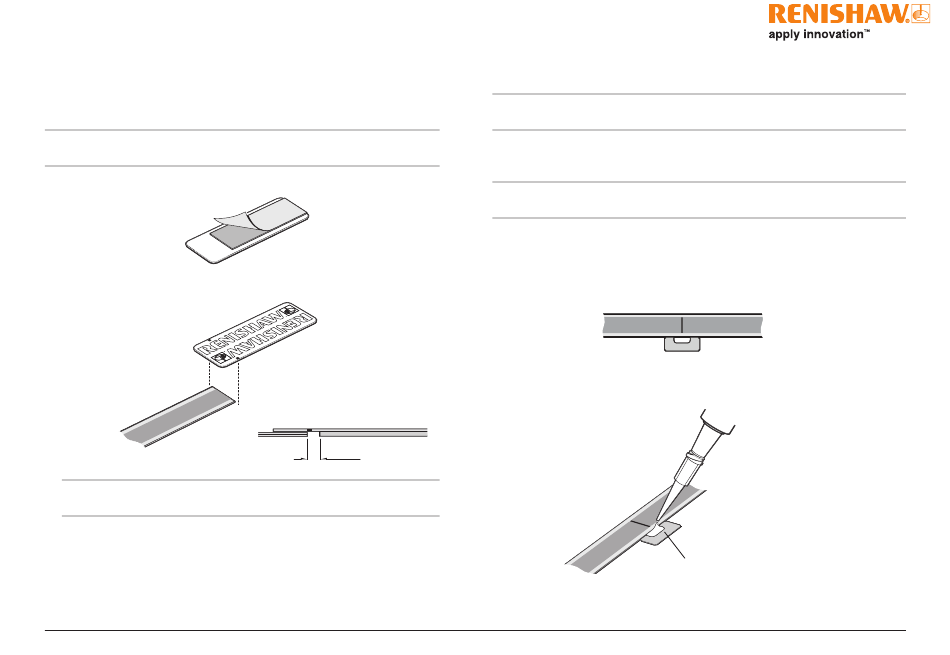

Anbringen der Endabdeckungen

Für RTLC20-S Maßbänder steht ein Satz Endabdeckungen zum Schutz der Maßbandenden
zur Verfügung.
HINWEIS: Die Endabdeckungen sind optional erhältlich und können vor oder nach der
Installation des Abtastkopfes angebracht werden.
1. Entfernen Sie die Schutzfolie vom Klebeband auf der Rückseite der Endabdeckung.
2. Richten Sie die Markierungen an der Endabdeckung zu den Maßbandenden aus und
positionieren Sie die Endabdeckung dann über dem Maßband.
HINWEIS: Zwischen dem Maßbandende und dem Klebeband an der Endabdeckung
entsteht ein Spalt.

Anbringen der Referenzklemme

WICHTIG: Warten Sie 24 Stunden bis zur vollständigen Haftung des Maßbands, bevor Sie die
Referenzklemme anbringen.
Die Referenzklemme fixiert das RTLC20-S Maßband fest auf dem Untergrund an der
gewünschten Position.
ACHTUNG: Unter Umständen verschlechtert sich die Messleistung des Systems, wenn die
Referenzklemme nicht verwendet wird.
Die Referenzklemme muss nicht neben einer Referenzmarke angebracht werden. Sie kann an
beliebiger Stelle der Achse positioniert werden.
1. Entfernen Sie die Schutzfolie von der Referenzklemme.
2. Setzen Sie die Referenzklemme mit der Öffnung auf die gewünschte Stelle am Maßband.
3. Geben Sie etwas Kleber (Loctite
Achten Sie darauf, dass kein Kleber auf die Maßbandoberfläche fließt. Für den Kleber
sind Dosiernadeln erhältlich.
Spalt
® 435 ™ ) in die Öffnung an der Referenzklemme.
Stellen Sie sicher, dass der Kleber über die
gesamte Länge der Öffnung verteilt ist.
