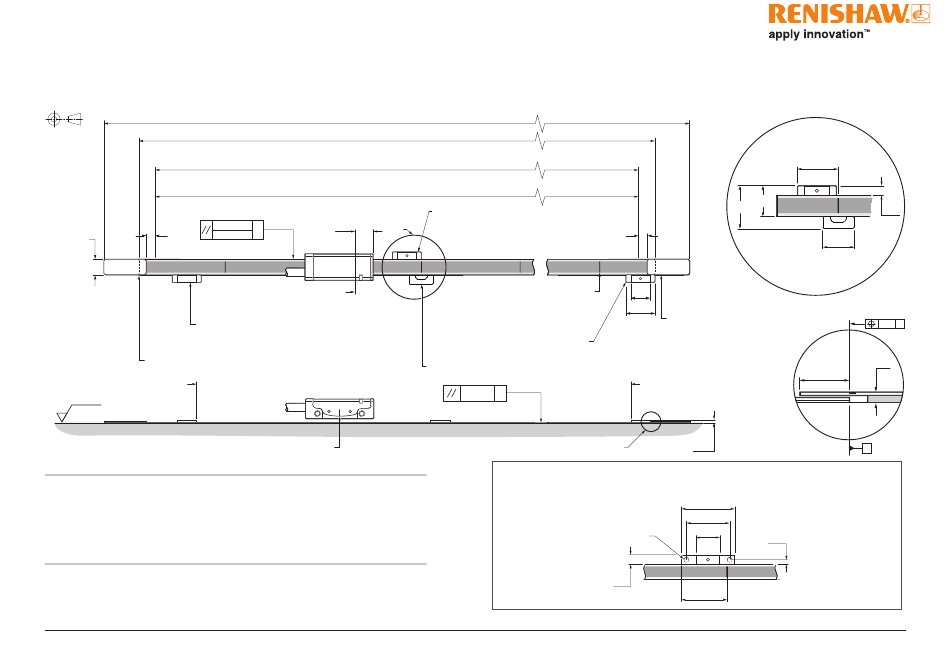

RTLC20-S Maßband – Installationszeichnung
Abmessungen und Toleranzen in mm
5
8
0,2/100
F = Bewegungsachse
P-Endschaltermagnet
(Abmessungen wie Q-Endschalter)
Endabdeckung Ausrichthilfe
Nominaler Auslösepunkt
P-Endschalter
Ra 3,2
Optische Mittellinie (Inkrementalsignal und Referenzmarke)
HINWEISE:
• Die Positionen des Referenzmarkenselektors und des Endschaltergebers sind richtig
für die dargestellte Ausrichtung des Abtastkopfes.
• Externe Magnetfelder von mehr als 6 mT Stärke in der Nähe des Abtastkopfes
können zu Fehlauslösungen der Endschalter- und Referenzsensoren führen.
1
Wert gemessen vom Installationsuntergrund.
2
Geliefert mit zwei M2 x 4 Schrauben.
Gesamtlänge (L + 37)
Maßbandlänge (L)
Messlänge ML = (L − 17)
(ML = (L − 32) mit beidseitigen Endschaltern)
Position der optischen Mittellinie des Abtastkopfes bei gesamtem Verfahrweg
9,2
0,5
A
F
Position des P- und
Q-Endschaltersensors
Referenzmarkenselektor
(Abmessungen wie Q-Endschalter)
IN-TRAC Referenzmarke
Q-Endschaltermagnet
Referenzklemme
0,05 F
F = Bewegungsachse
Alternativ sind geschraubte Referenzmarkenselektor- und
11,7
16,2
5
10
15
Optionale Endabdeckung
Nominaler Auslösepunkt
Q-Endschalter
1,5 1
B
Endschaltermagneten erhältlich
22
18
10
Ø2,2 2
1,85
3,7
18,5 ±1
